1. Einleitung
Sehr geehrte Kundin, sehr geehrter Kunde,
die folgende Konfigurationsanleitung beschreibt die Einbindung von Janitza-Zählern in FEMS. Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit der Installation und Konfiguration beginnen.
2. Produktbeschreibung
Folgende Zähler sind mit FEMS kompatibel und können eingebunden werden:
-
Netzanalysator UMG 96RM-E
-
Netzanalysator UMG 604-PRO
-
Netzqualitätsanalysator UMG 511
-
Netzqualitätsanalysator UMG 512-PRO
3. Einbindung über Modbus/TCP (Ethernet)
Installation des Zählers und Konfiguration nach Herstelleranleitung.
3.1. Konfiguration des Zählers
Bei Einbindung über Ethernet müssen folgende Parameter im Zähler selbst eingestellt werden:
-
Bei der Ethernet-Konfiguration ist eine feste IP-Adresse zuzuweisen.
| FEMS und Janitza-Zähler müssen im selben Netzwerk sein! |
-
Janitza bietet auch einen BOOTP- und DHCP-Modus. Diese sind nicht mit FEMS kompatibel!
3.2. Konfiguration der App
Mit der Bestellung der FEMS App Erzeugungs- und Verbrauchszähler haben Sie einen 16-stelligen Lizenzschlüssel erhalten. Mit diesem Lizenzschlüssel können Sie die App eigenständig im FEMS App Center einlösen. Eine Anleitung zur Vorgehensweise finden Sie hier.
Nach Einlösen des Lizenzschlüssels erscheint die Konfigurationsoberfläche.
Wählen Sie das Gerätemodell (hier: Netzanalysator UMG 96RM-E), die Verwendungsart (hier: als Erzeugungszähler) und die Einbindung (Modbus/TCP (Ethernet)) aus.

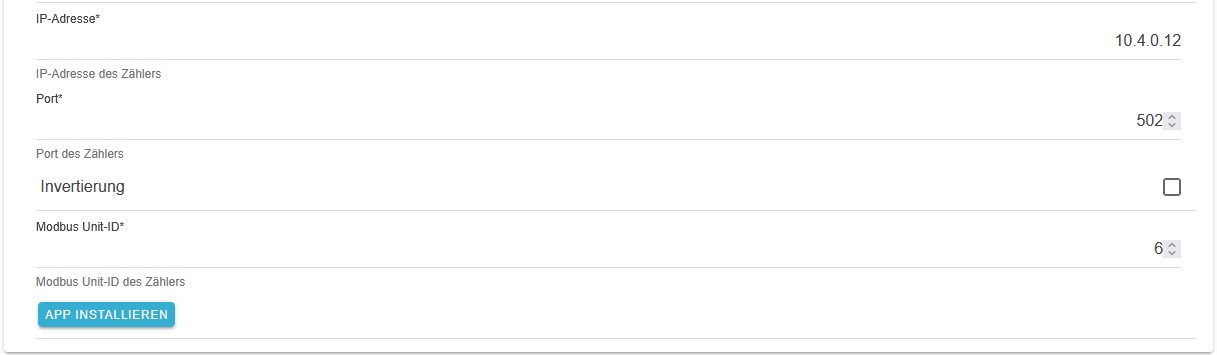

Tragen Sie anschließend IP-Adresse und Port aus dem Abschnitt Konfiguration des Zählers ein, sowie ob Sie die Zählwerte invertieren möchten. Die Modbus Unit-ID wird nur intern verwendet und muss nicht angepasst werden.
Schließen Sie die Einrichtung mit einem Klick auf APP INSTALLIEREN ab.
4. Einbindung RS485
Installation des Zählers und Konfiguration nach Herstelleranleitung.
4.1. Konfiguration des Zählers
Bei Einbindung über RS485 müssen folgende Parameter im Zähler eingestellt werden:
-
Baudrate: 9600
-
Stopbit: 1
-
Parity: None
Die Geräteadresse (Modbus-ID) kann frei gewählt werden und muss für jeden Zähler individuell sein.
4.2. Konfiguration der App
Mit der Bestellung der FEMS App Erzeugungs- und Verbrauchszähler haben Sie einen 16-stelligen Lizenzschlüssel erhalten. Mit diesem Lizenzschlüssel können Sie die App eigenständig im FEMS App Center einlösen. Eine Anleitung zur Vorgehensweise finden Sie hier.
Nach Einlösen des Lizenzschlüssels erscheint die Konfigurationsoberfläche.

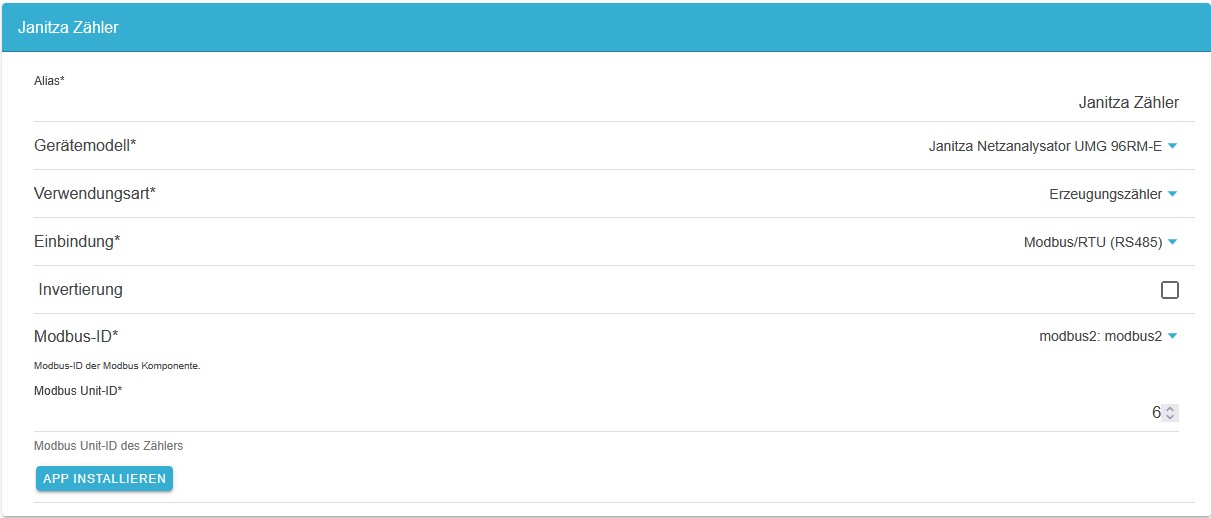

Wählen Sie das Gerätemodell (hier: Netzanalysator UMG 96RM-E), die Verwendungsart (hier: als Erzeugungszähler) und die Einbindung (Modbus/RTU (RS485)) aus.
Tragen Sie anschließend die Modbus-ID (diese ist möglicherweise vorausgewählt) und die Modbus Unit-ID ein.
Schließen Sie die Einrichtung mit einem Klick APP INSTALLIEREN ab.
