Infoblatt: Brandmeldeanlage für Industrial L

Industrial L ab Baustand AA5

Der Industrial L ist ab Baustand AA5 mit einer Schnittstelle zur Integration einer Brandmeldeanlage erhältlich:

Art.-Nr.

Bezeichnung

ILK710

FENECON Industrial L KACO mit 736 kW und 1.288 kWh, Batteriebestückung vor Ort

Industrial L mit integrierter BMA

Die BMA ist bereits ab Werk verbaut:

Art.-Nr.

Bezeichnung

ILK711

FENECON Industrial L KACO mit 736 kW und 1.288 kWh mit BMA, Batteriebestückung vor Ort

Zusätzlich wird es zukünftig beide Versionen auch in fertig bestückt (Batterien ab Werk in Container verbaut) geben.

1. Verbaute BMA — STRATOS Micra 100 — Fernüberwachung und Brandfrühesterkennung

Optional ist der Industrial L mit einer unabhängigen Brandmeldeanlage erhältlich. Es handelt sich um das Rauchansaugsystem STRATOS Micra 100 mit zwei separaten Ansaug-Verrohrungen mit mehreren Messpunkten. Das System verfügt über eine eigene USV-Funktionalität um auch bei Wegfall des Stromnetzes weiterhin aktiv zu sein. Die BMA stellt Informationen über Alarm- und Störungszustand zur Verfügung. Die Zustände werden zum einen an das FEMS übergeben und sind somit im Online-Monitoring dargestellt.

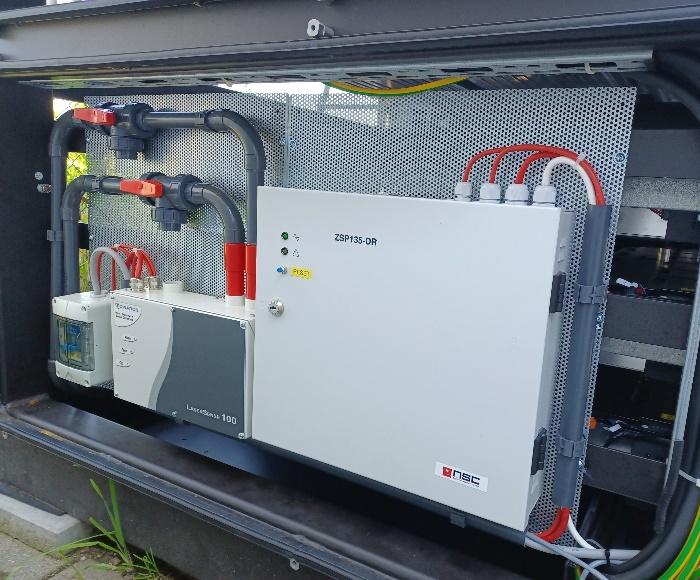

Fotografie der BMA im Speicher

Weiterhin hat der Kunde die Möglichkeit, die Zustände separat auszulesen und so die BMA mit einer externen Meldestelle zu verknüpfen. Dazu kann er ein Signal im Bereich 0 VDC bis 24 VDC definieren, welches er sowohl über NC- als auch NO-Kontakte abgreifen kann. Zudem Verfügt das System über eine akustische als auch optische Meldeeinrichtung am Speicher selbst, welche im Brandfall aktiviert wird.

Key Facts:

  • Ansaugrauchmelder zur Brandfrühesterkennung mit Laser-Melderkammer

  • STRATOS Micra 100 mit der anpassungsfähigen künstlichen Intelligenz ClassiFire®

  • Staubunterdrückung Laser Dust Discrimination (LDD-3D3TM)

  • Zulassung gemäß VdS/EN 54-20/LPCB/UL/FM

  • Differenzierung zwischen Rauch, Staub und Abgasen (Diesel)

  • Keine Täuschungsalarme durch betriebsbedingte Störgrößen

  • Automatische kontinuierliche Anpassung der Alarmschwelle, dadurch optimale Empfindlichkeit

  • Kompensation der Empfindlichkeit bei Verschmutzung

  • Überwachung von Luftstrom, Filterzustand und Melderkammer

Durch den Anwender bereitzustellen — pro Speicher: (nicht im Lieferumfang enthalten)

Bezeichnung Spezifikationen/Querschnitt Stück

Durchgangsklemme

WAGO 2002-1301

16

Abschluss- und Zwischenplatte

WAGO 2002-1391

8

Endklammer

WAGO 249-117

16

Verbindungskabel
Speicher und Wechselrichter

UV-beständig/Leitungstyp, Querschnitt, Leitungslänge muss individuell bewertet werden.

1

Verbindungskabel
zwischen einzelnen Wechselrichtern

UV-beständig/Leitungstyp, Querschnitt, Leitungslänge muss individuell bewertet werden (siehe E-Plan).

7

1.1. Anschluss an die optionale Brandmeldeanlage

Es stehen potenzialfreie Kontakte zur Verfügung, die bei der Wahl der optionalen BMA angeschlossen werden müssen.

Diese sind in der Anschlussbox auf der Rückseite des Industrial L zu finden:

Mehr Infos hierzu auch unter dem Abschnitt [Kabelverschraubungsplatte] und dem E-Plan.

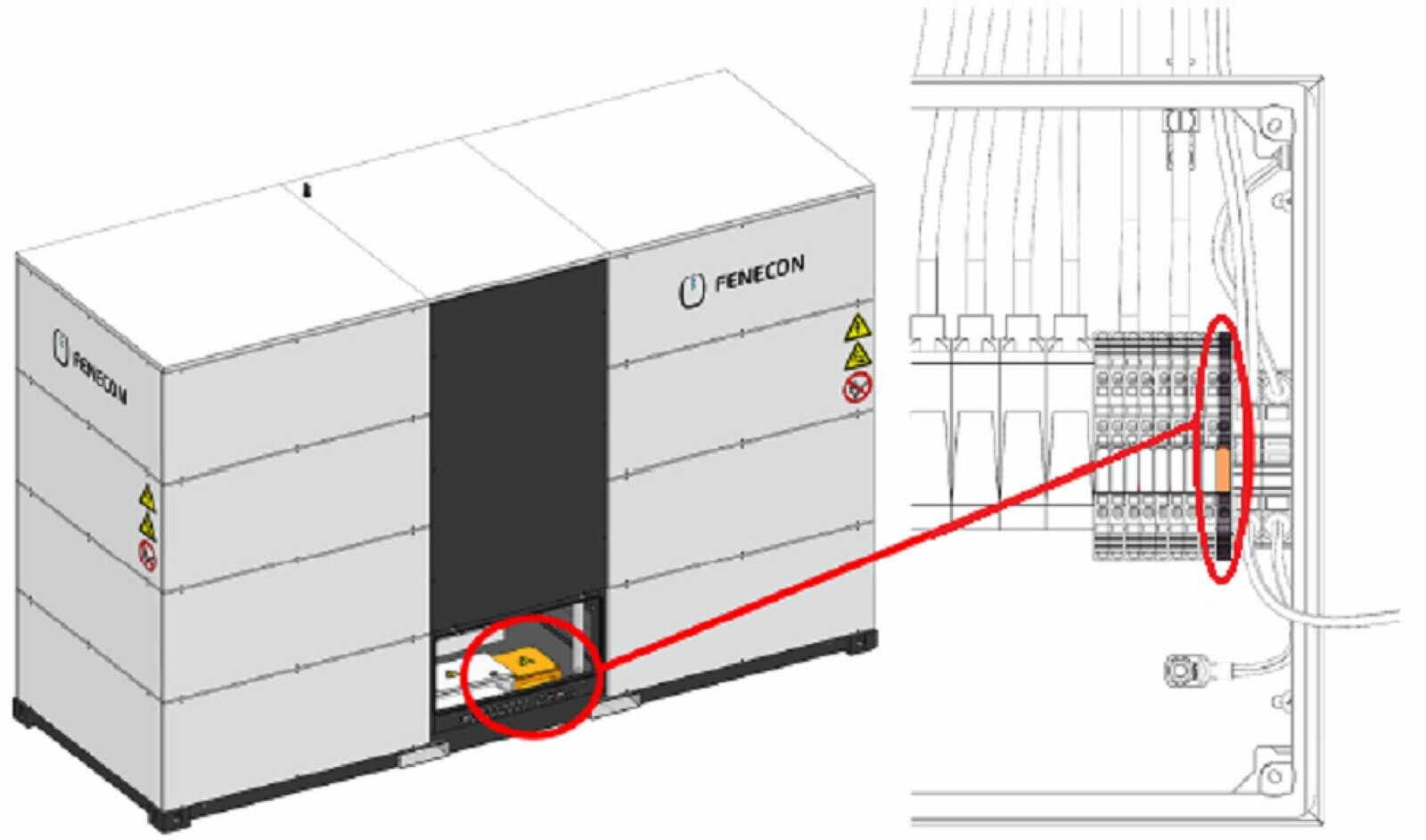

Anschluss der optionalen Brandmeldeanlage an den Industrial L
=SPEICHER + AKD - FA9

Klemme 1: INV1_enable-

Klemme 1: INV1_enable+

2. Funktion und Lage der BMA

Funktion der BMA:

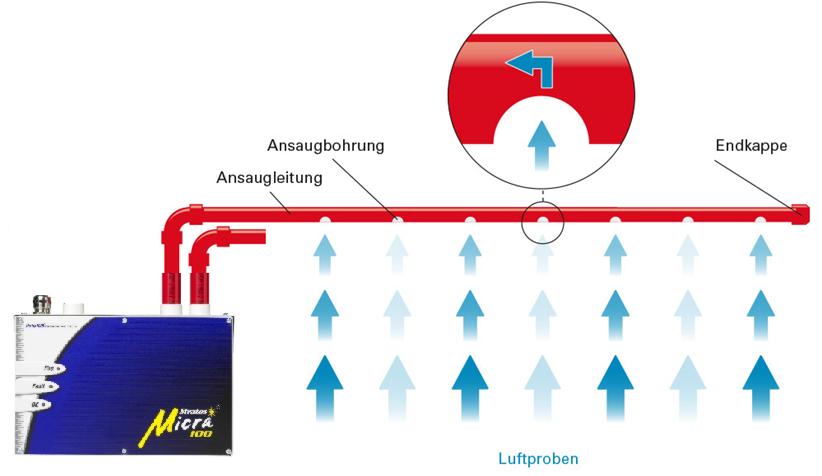

Grafik zur Funktion der BMA

Lage der BMA:

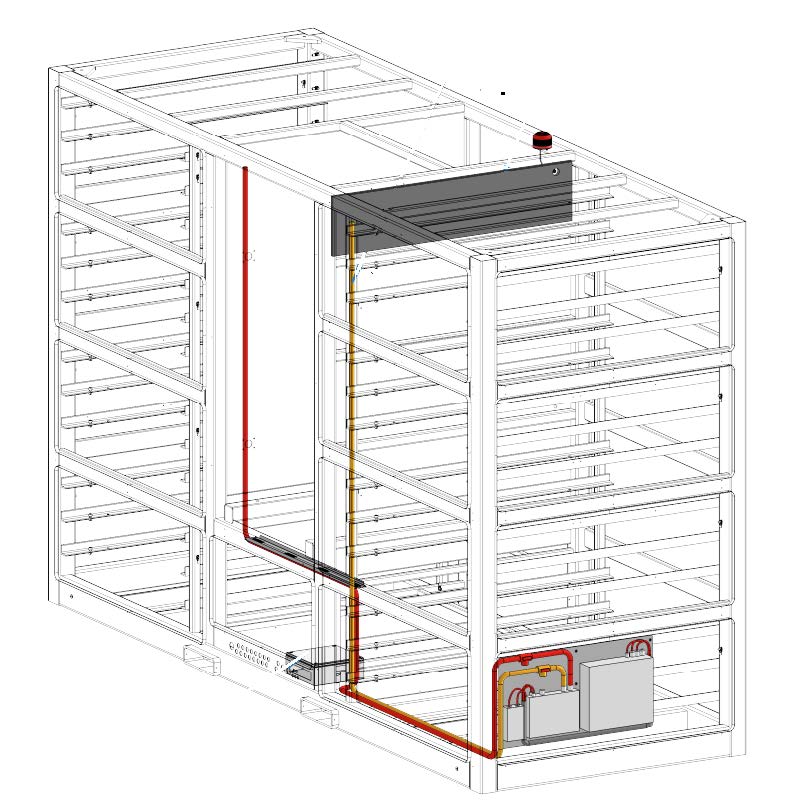

Lage der BMA im Speicher

Kennzeichnung der Lage durch Hinweisschild (Feuerwehr):

Hinweisschild zur Lage der BMA
Infografik zu STRATOS Micra 100
Fotografie der BMA im Speicher

3. Anschluss an das externe Brandmeldesystem

Die BMA kann an eine externe Brandmeldezentrale angebunden werden. Durch die Anbindung können Alarm- und Störsignale auf eine Betreiber-BMZ übertragen werden.

Es stehen potentialfreie Kontakte zum Anschluss an eine externe Meldestelle zur Verfügung:

  • 1 x Auslösung/Alarm

  • 1 x Störung der Brandmeldeanlage

Diese sind in der Anschlussbox auf der Rückseite des Industrial L zu finden:

Anschluss der BMA an das externe Brandmeldesystem

SPEICHER + AKD - FA6

Klemme 1 → Brandmeldesystem: Relais Alarm NO

Klemme 2 → Brandmeldesystem: Relais Alarm NC

SPEICHER + AKD - FA7

Klemme 1 → Brandmeldesystem: Relais Störung C

Klemme 2 → Brandmeldesystem: Relais Alarm C

SPEICHER + AKD - FA8

Klemme 1 → Brandmeldesystem: Relais Störung NO

Klemme 2 → Brandmeldesystem: Relais Störung NC

Weitere Informationen finden Sie unter den Abschnitten [Anschlussbereich — Wechselrichter] und [Anschlussbelegung — Kommunikationsanschlussbox] und im E-Plan.

4. Im Alarmfall

Für ein Wiedereinschalten des Systems nach einem Fehlalarm/einer Störung muss die BMA vor Ort quittiert werden.

Ein Probealarm darf ausschließlich mit Echtrauch ausgelöst werden. Verwenden Sie dazu Rauchstifte (Art.-Nummern ZUS1097 und ZUS1094).

Was passiert bei einem Alarm der BMA:

  1. BMA unterbricht Notaus-Kreis.

  2. DC-Schütze der Batterien öffnen.

  3. Interner Kuppelschalter im Wechselrichter trennt AC von DC.

  4. Störungsmeldung im Online-Monitoring.

  5. Blitzleuchte: Akustisches und optisches Signal.

  6. Bei Anbindung der kundeneigenen/externen Meldeanlage: Alarmsignal geht über potenzialfreiem Kontakt zur externen BMZ des Kunden.

Tabelle 1. Version/Revision
Version/Revision Änderung der Betriebsanleitung Datum Name

V1_2024_02

Erstellung

02.2024

Veronika Moosreiner

V2_2025_05

Kabel u. Klemmen zwischen Batterie und Wechselrichter für die BMA-Abschaltung

05.2025

Veronika Moosreiner
