1. Einleitung

Sehr geehrte Kundin, sehr geehrter Kunde,

die folgende Konfigurationsanleitung beschreibt die Einbindung von Eastron-Zählern in FEMS. Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit der Installation und Konfiguration beginnen.

2. Produktbeschreibung

Folgende Eastron-Zähler sind mit FEMS kompatibel und können eingebunden werden:

  • SDM630 MODBUS-MID

  • SDM72DM

Die Eastron-Zähler müssen Modbus-fähig sein.

3. Einbindung über Modbus/TCP (Ethernet)

Installation des Zählers und Konfiguration nach Herstelleranleitung.

3.1. Konfiguration des Zählers

Bei Einbindung über Ethernet müssen folgende Parameter im Zähler selbst eingestellt werden:

  • Bei der Ethernet-Konfiguration ist eine feste IP-Adresse zuzuweisen.

FEMS und Eastron-Zähler müssen im selben Netzwerk sein!

3.2. Konfiguration der App

Mit der Bestellung der FEMS App Erzeugungs- und Verbrauchszähler haben Sie einen 16-stelligen Lizenzschlüssel erhalten. Mit diesem Lizenzschlüssel können Sie die App eigenständig im FEMS App Center einlösen. Eine Anleitung zur Vorgehensweise finden Sie hier.

Nach Einlösen des Lizenzschlüssels erscheint die Konfigurationsoberfläche.

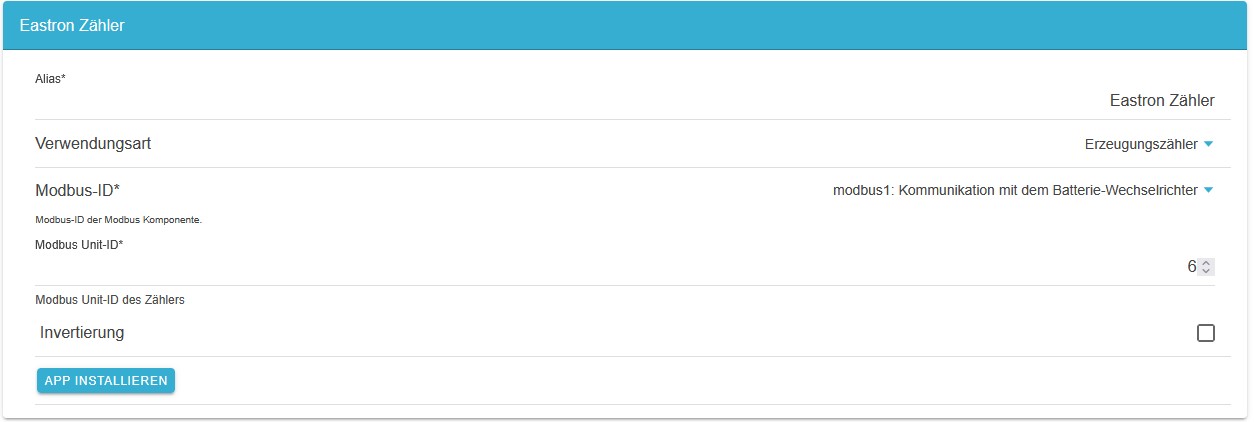

Konfigurationsoberfläche — Einbindung über Modbus/TCP
Abbildung 1. Konfigurationsoberfläche — Einbindung über Modbus/TCP (Ethernet)

  1. Vergeben Sie einen treffenden Alias.

  2. Geben Sie die Verwendungsart als Erzeugungszähler oder Verbrauchszähler an.

  3. Wählen Sie das zu messende Gerät unter Modbus-ID aus.

  4. Wählen Sie aus, ob Sie die Werte invertieren möchten.

  5. Schließen Sie die Einrichtung mit einem Klick auf APP INSTALLIEREN ab.
