FENECON App — Monitoring

Hier erfahren Sie, welche Monitoring-Funktionen die FENECON App bietet und wie Sie diese nutzen können. Gezeigt werden die Desktop- und die Mobile-Ansicht.

FEMS Cockpit

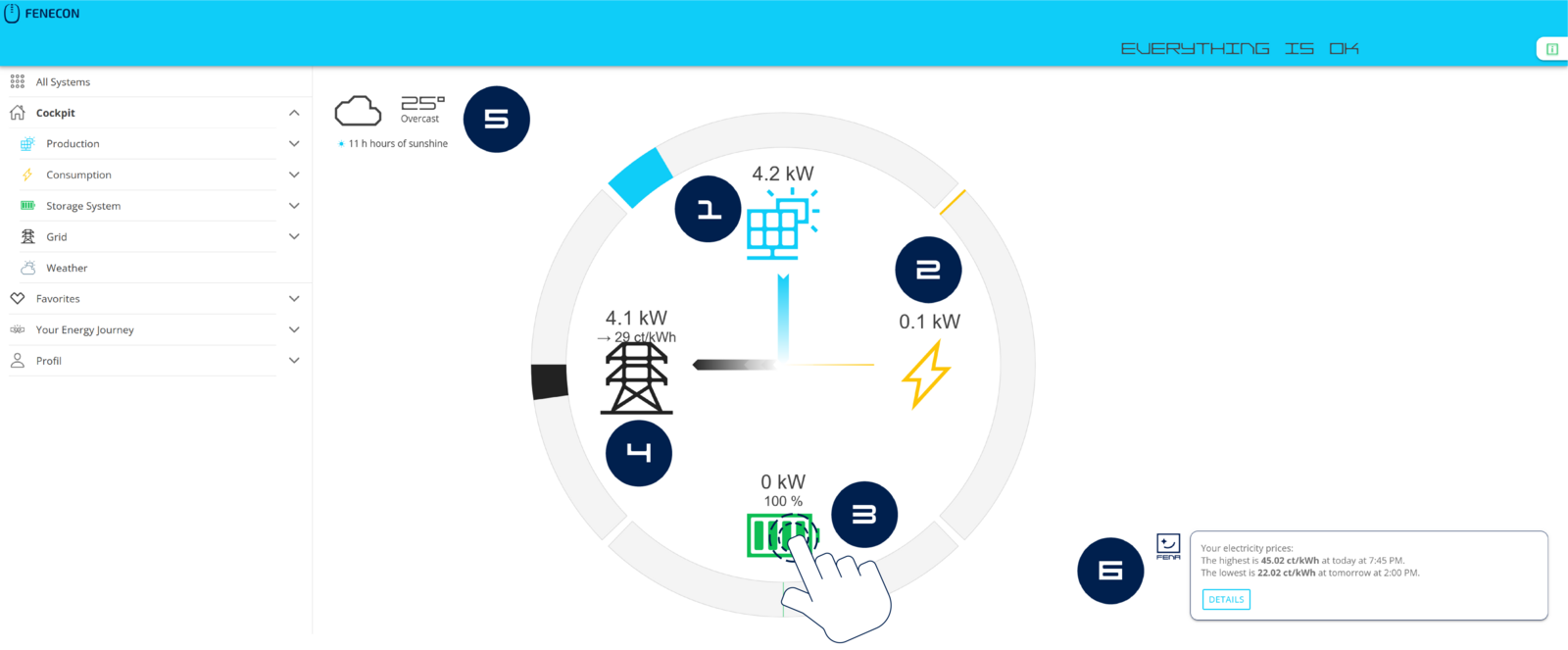

The FEMS Cockpit is the central user interface for FEMS. Here, you can view all relevant information about your system:

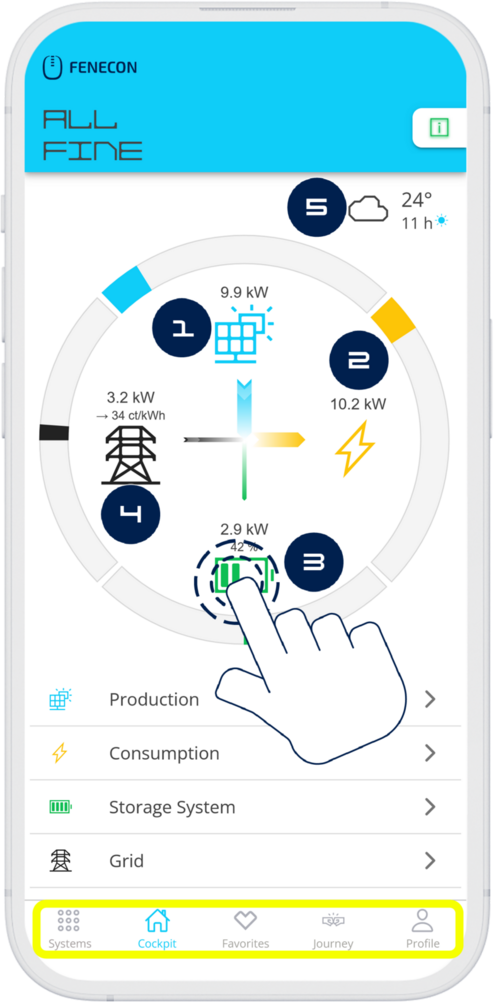

Abbildung 1. Cockpit — Hauptfenster — Erklärung

Zentrales Element ist der Leistungsmonitor. Er zeigt die aktuelle Produktion, den Verbrauch, die Be- und Entladung der Batterie sowie den derzeitigen Netzbezug oder die Netzeinspeisung.
The gray bars represent the maximum possible power of the various elements, which is generated automatically.
The consumption is calculated.
If one of the elements (except consumption) does not exist in the system, it is hidden.

Durch Klicken bzw. Tippen auf die jeweiligen Symbole gelangen Sie zu den entsprechenden Unterseiten der Standard-Hauptmenüpunkte Ihres Systems:

Production
Consumption
[Storage System]
Grid
Weather
FENA

Selbstverständlich können Sie auch die Baumstruktur im Seitenmenü verwenden, um zu den gewünschten Seiten zu navigieren.

1. Production

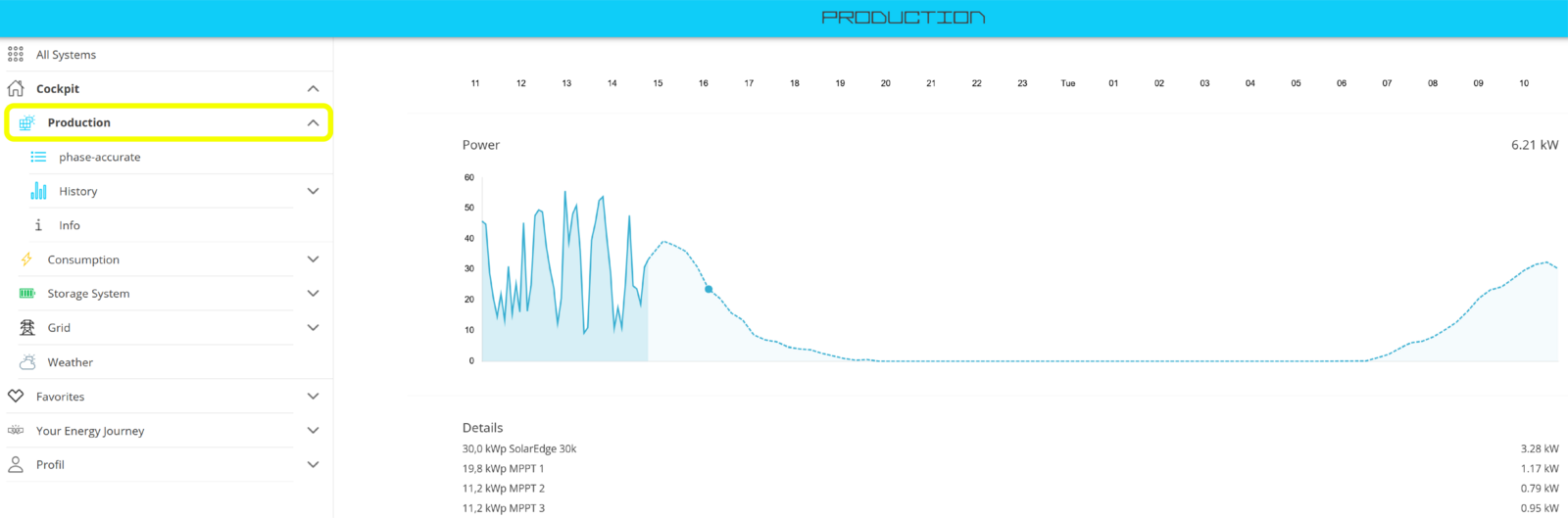

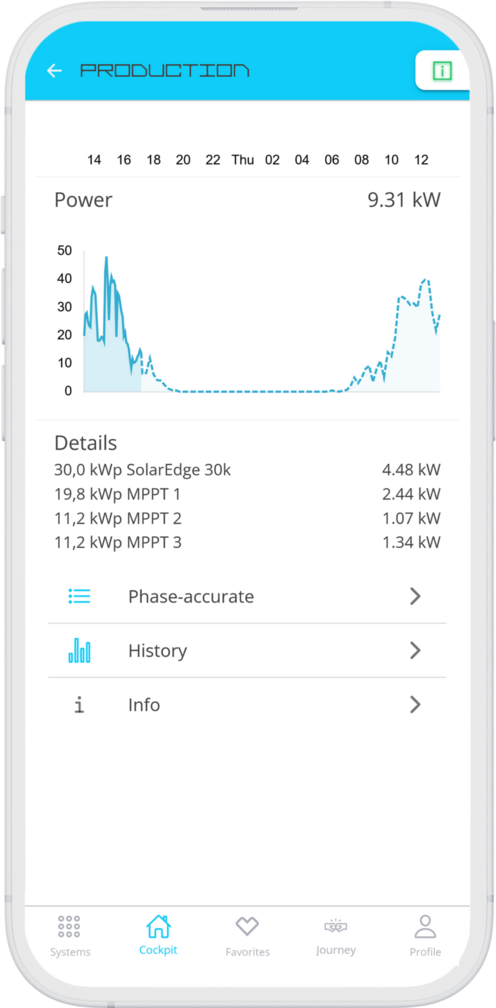

Abbildung 2. Hauptmenüpunkt — Erzeugung — Hauptfenster

Der Hauptmenüpunkt Erzeugung zeigt in seinem Hauptfenster die aktuelle Leistung der PV-Anlage an. Sie erhalten außerdem eine Erzeugungsprognose für den aktuellen und den kommenden Tag in kWh angezeigt, sowie im unteren Bereich Details über Ihre eingebundenen Erzeuger.

Die Erzeugungsprognose, als gestrichelte Linie im Graphen dargestellt, wird nach Installation der kostenlosen FEMS App Weather sichtbar.

Weitere Untermenüpunkte sind:

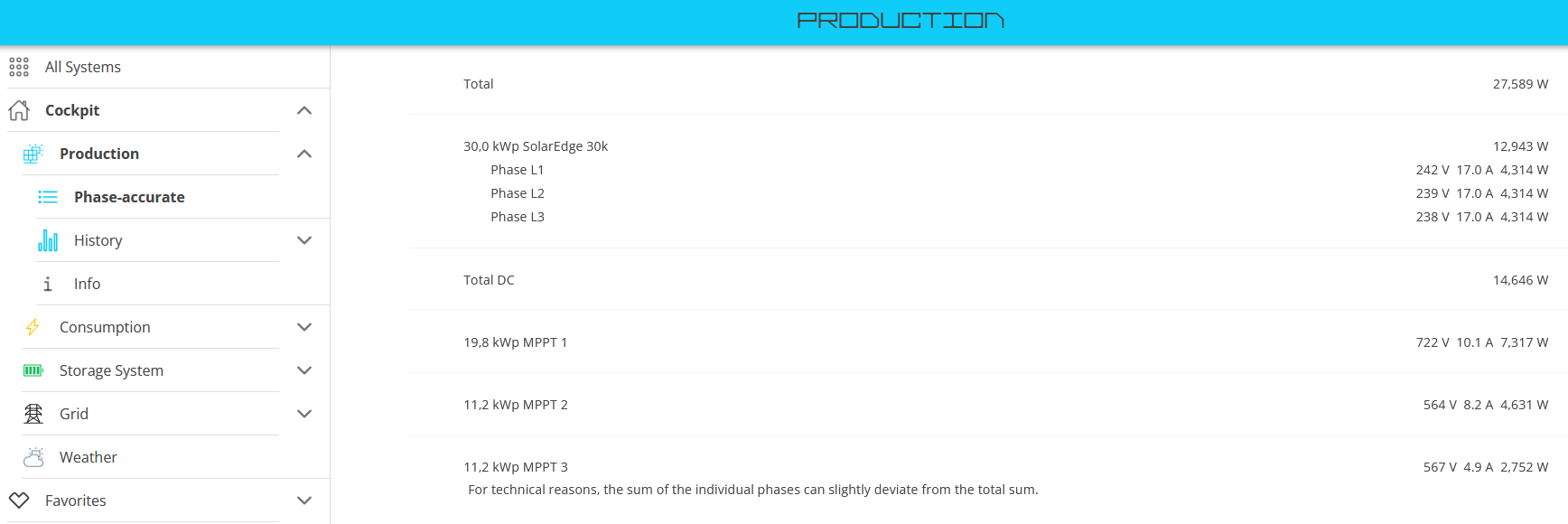

Phasengenaue Erzeugung:

Abbildung 3. Hauptmenüpunkt — Erzeugung — Phasengenau

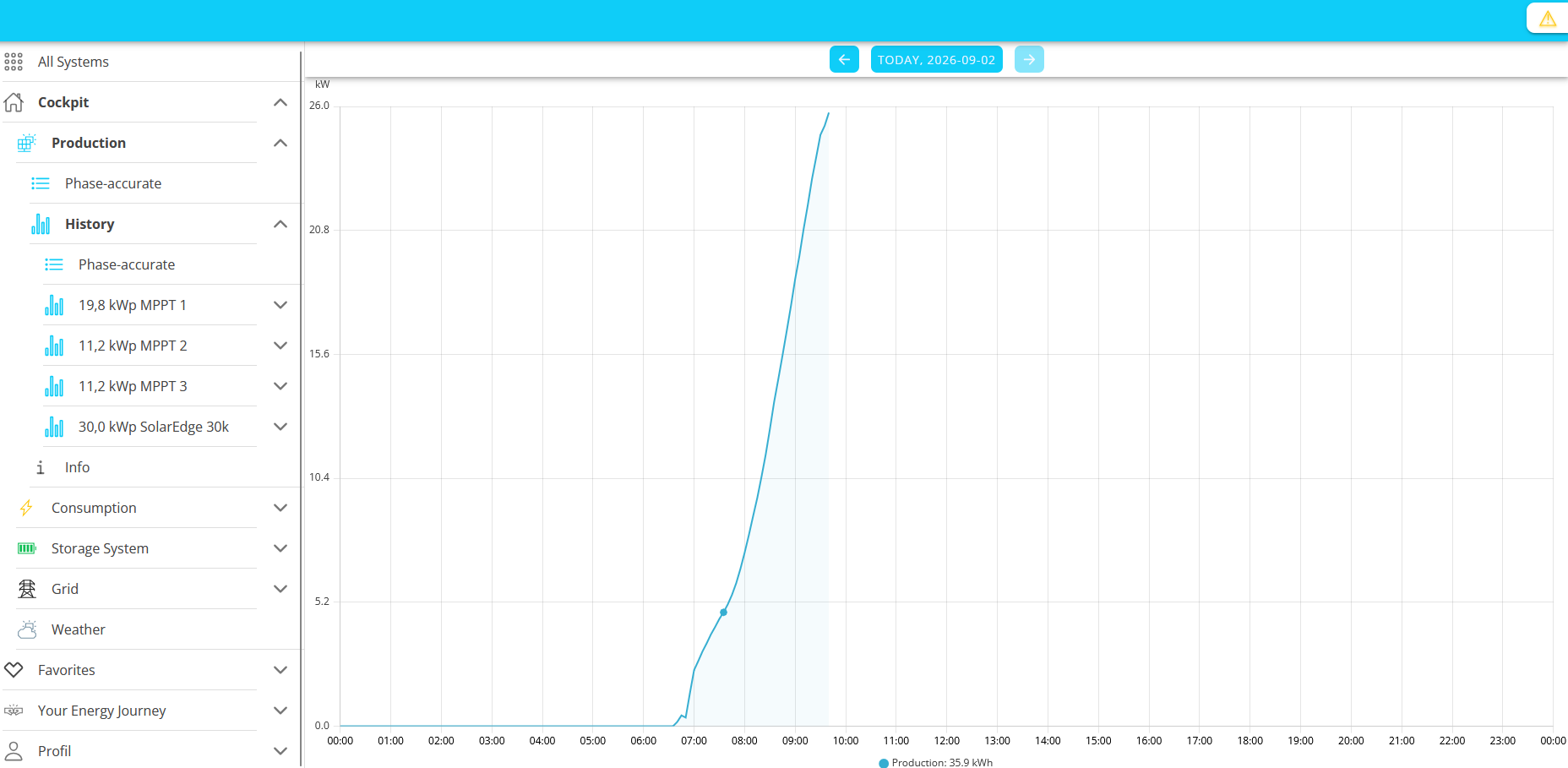

Historie:

Abbildung 4. Hauptmenüpunkt — Erzeugung — Historie

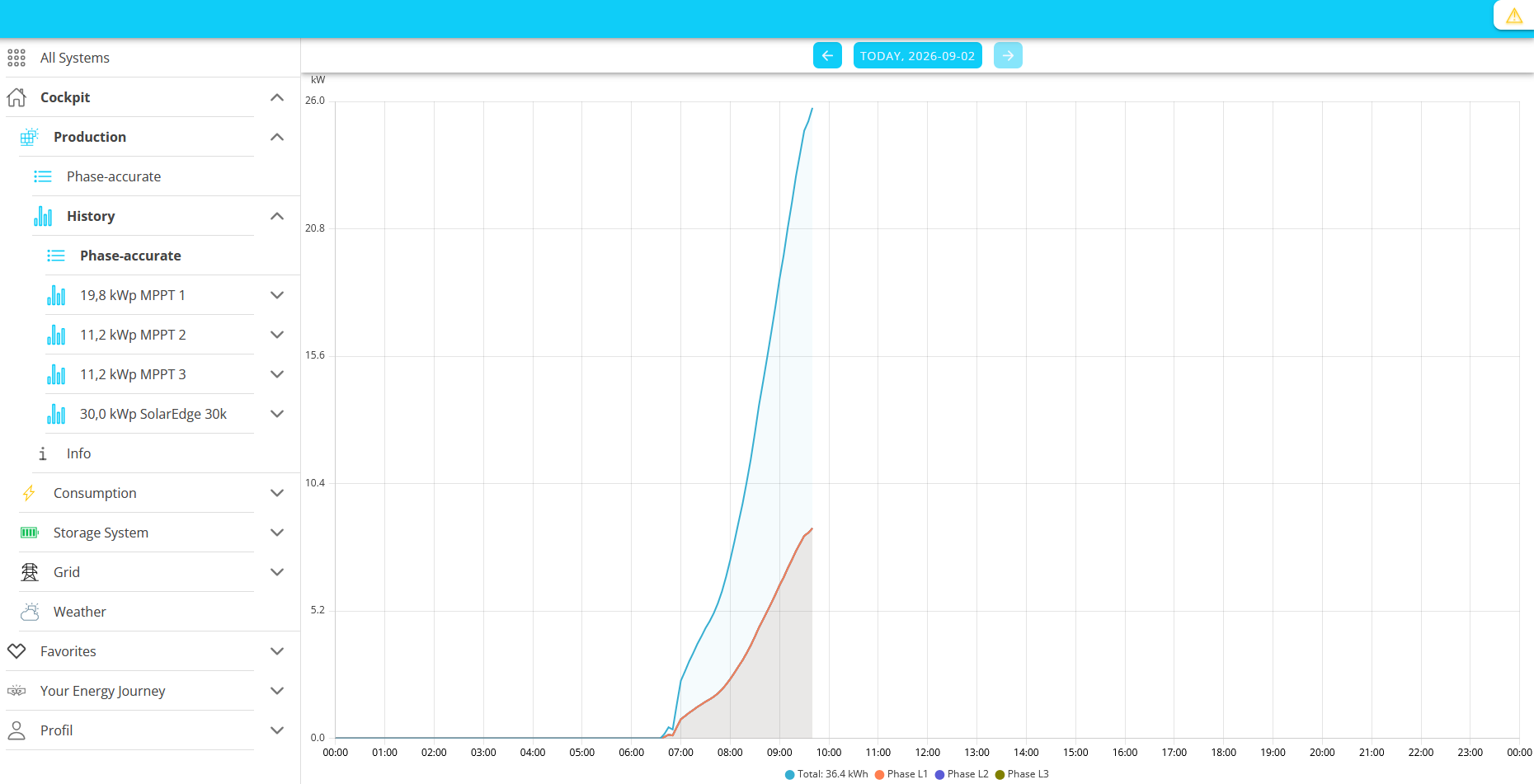

Phasengenaue Historie:

⬤ Gesamt, ⬤ Phase L1, ⬤ Phase L2, ⬤ Phase L3

Abbildung 5. Hauptmenüpunkt — Erzeugung — Phasengenaue Historie

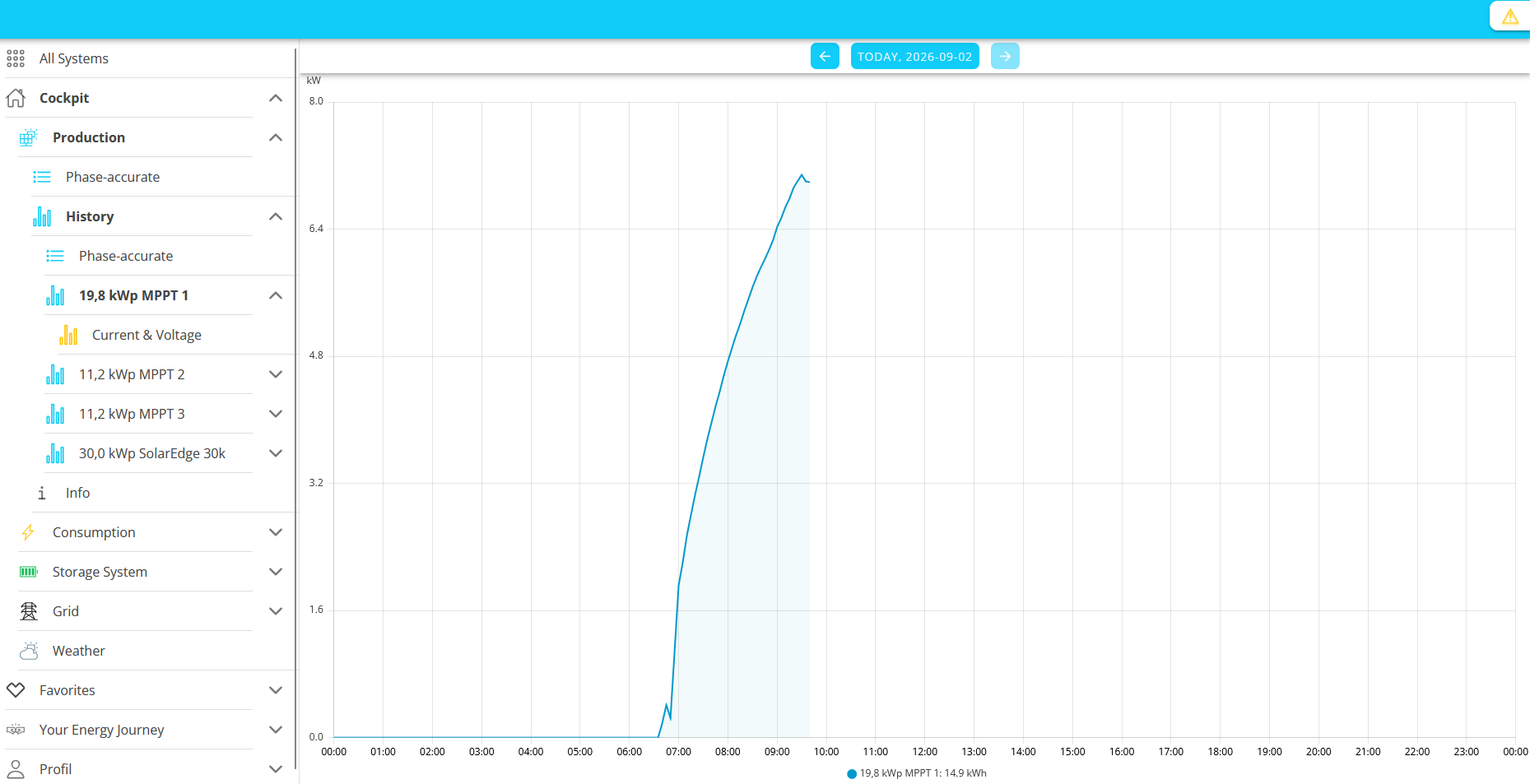

Historie der einzelnen MPP-Tracker:

Abbildung 6. Hauptmenüpunkt — Erzeugung — Historie der einzelnen MPP-Tracker

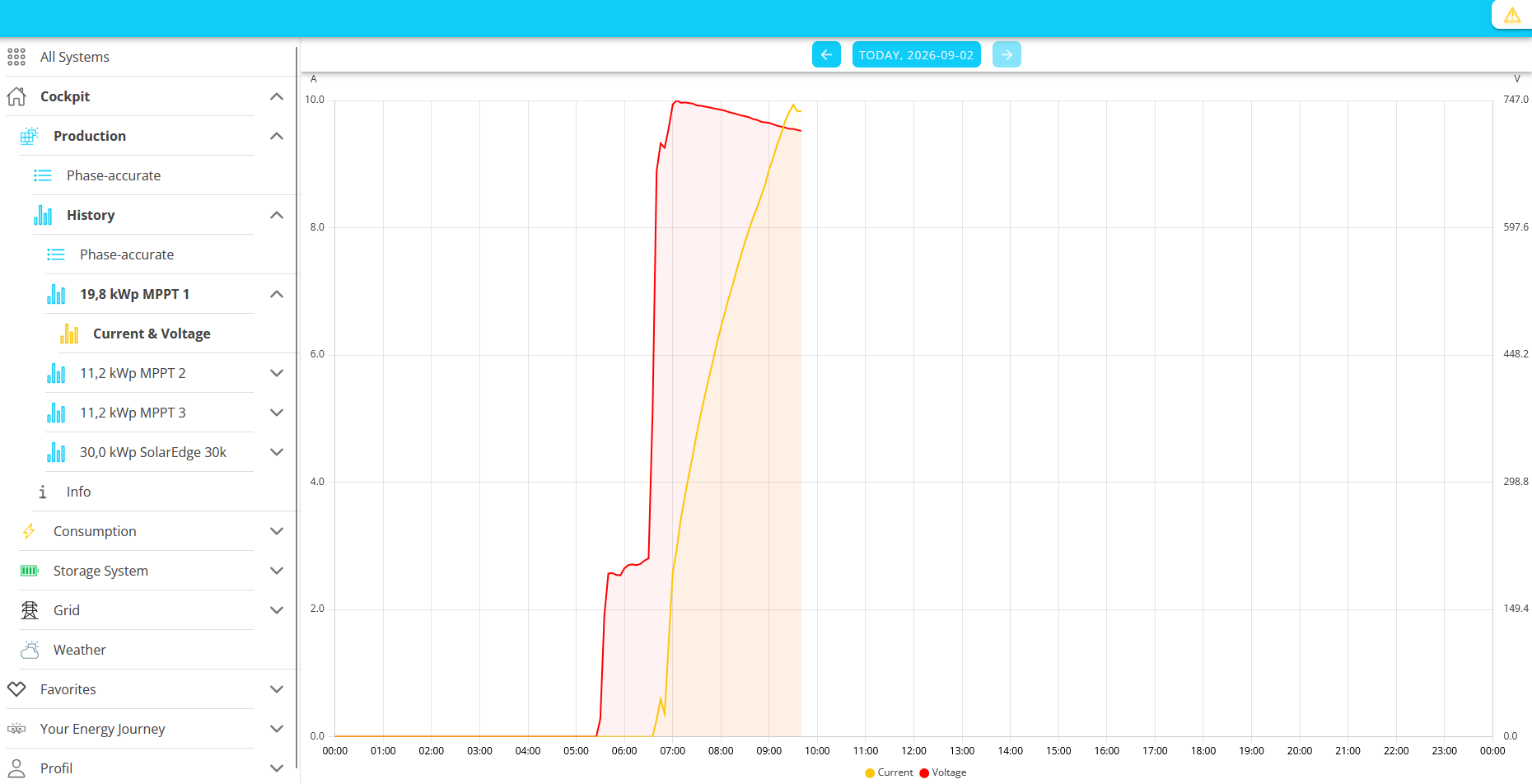

Strom & Spannung der einzelnen MPP-Tracker:

⬤ Strom, ⬤ Spannung

production history mppt1 current voltage

Abbildung 7. Hauptmenüpunkt — Erzeugung — Strom & Spannung der einzelnen MPP-Tracker

2. Consumption

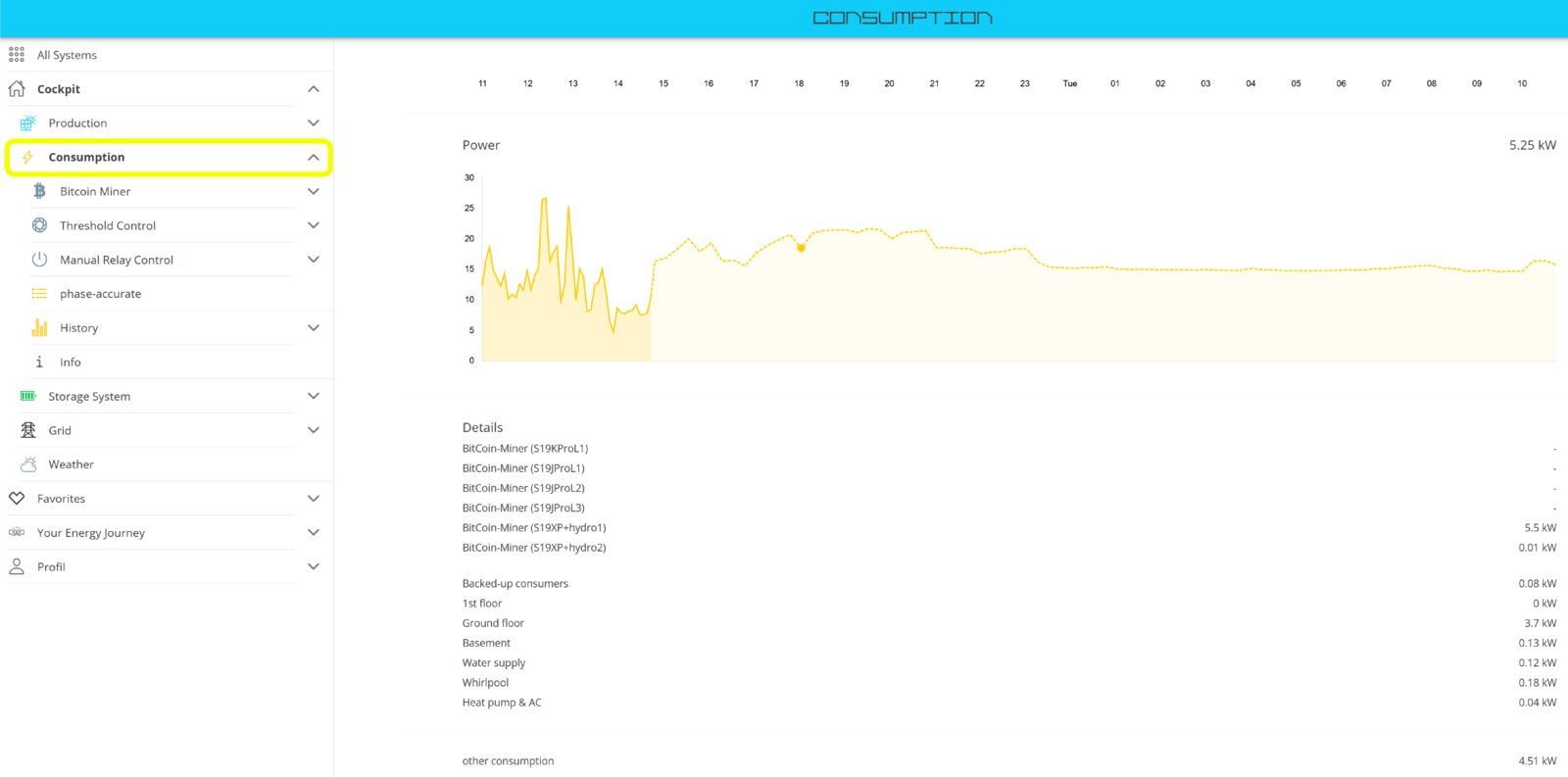

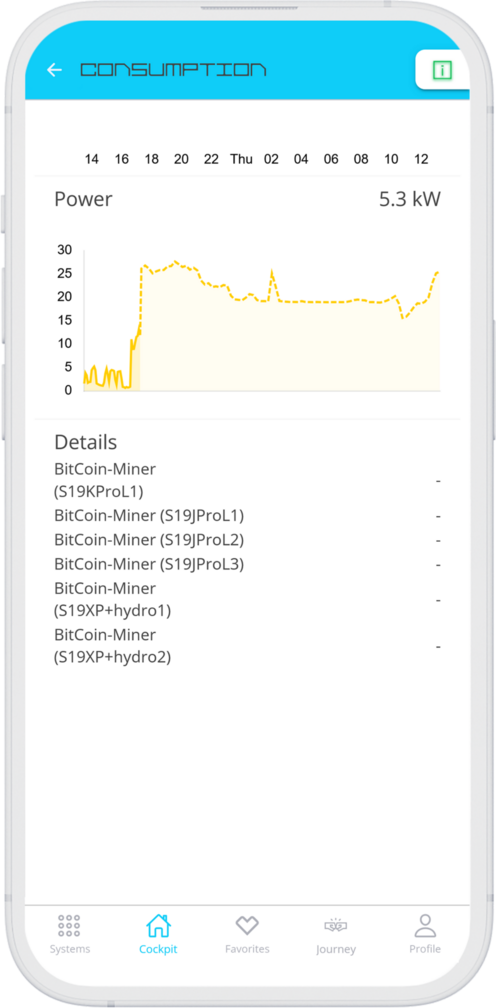

Abbildung 8. Hauptmenüpunkt — Verbrauch — Hauptfenster

Der Hauptmenüpunkt Verbrauch zeigt in seinem Hauptfenster die aktuelle Leistung des Verbrauchs an. Sie erhalten außerdem eine Verbrauchsprognose für den aktuellen und den kommenden Tag in kWh angezeigt, sowie im unteren Bereich Details über einzelne eingebundene Verbraucher.

Die Verbrauchsprognose, als gestrichelte Linie im Graphen dargestellt, gehört zu den Funktionen des neuen App-Designs.

Weitere Untermenüpunkte sind:

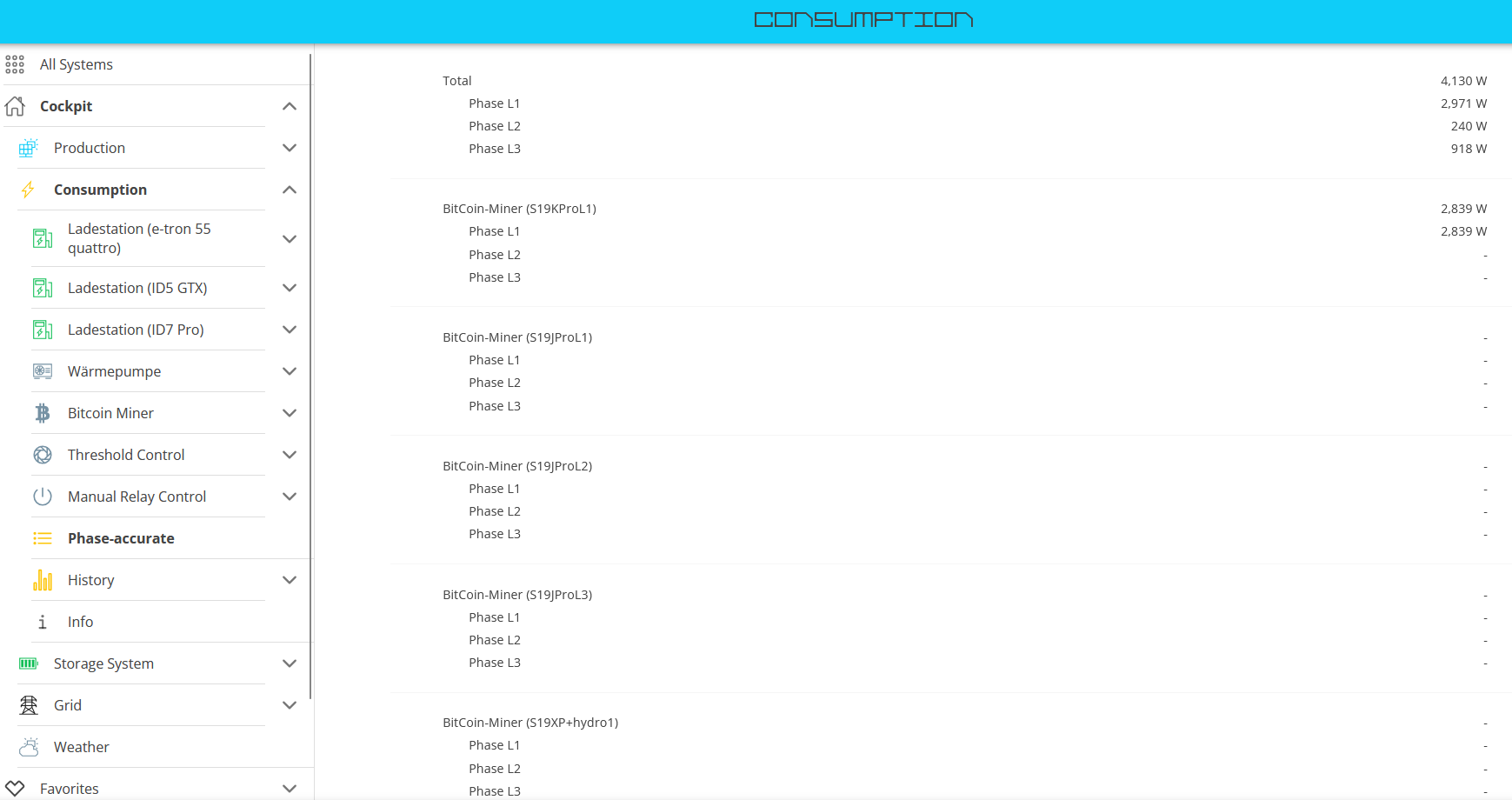

Phasengenau:

Abbildung 9. Hauptmenüpunkt — Verbrauch — Phasengenaue Ansicht

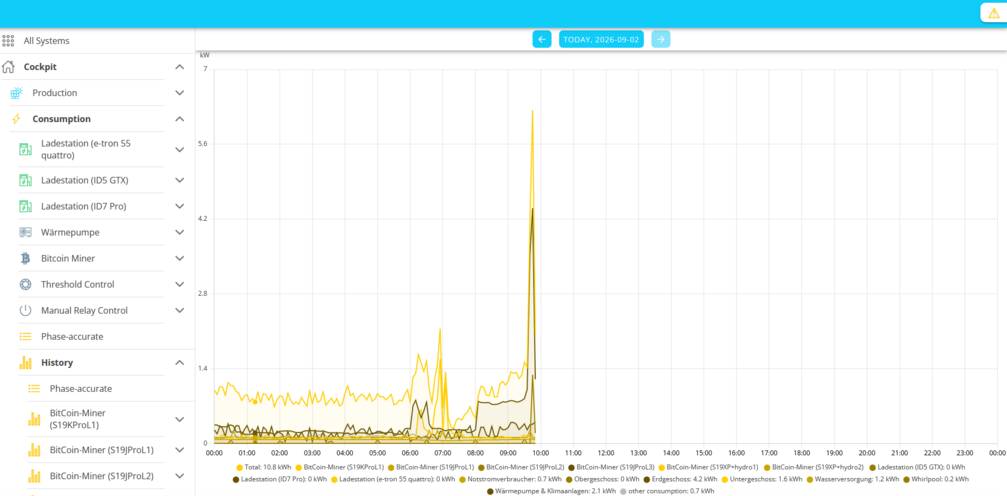

Historie:

Hier werden sämtliche Daten der eingebundenen Verbraucher dargestellt.

Abbildung 10. Hauptmenüpunkt — Verbrauch — Historie

Nach Wunsch lassen sich diese einzeln durch Anklicken der entsprechenden Einträge in der Legende ein- oder ausblenden.

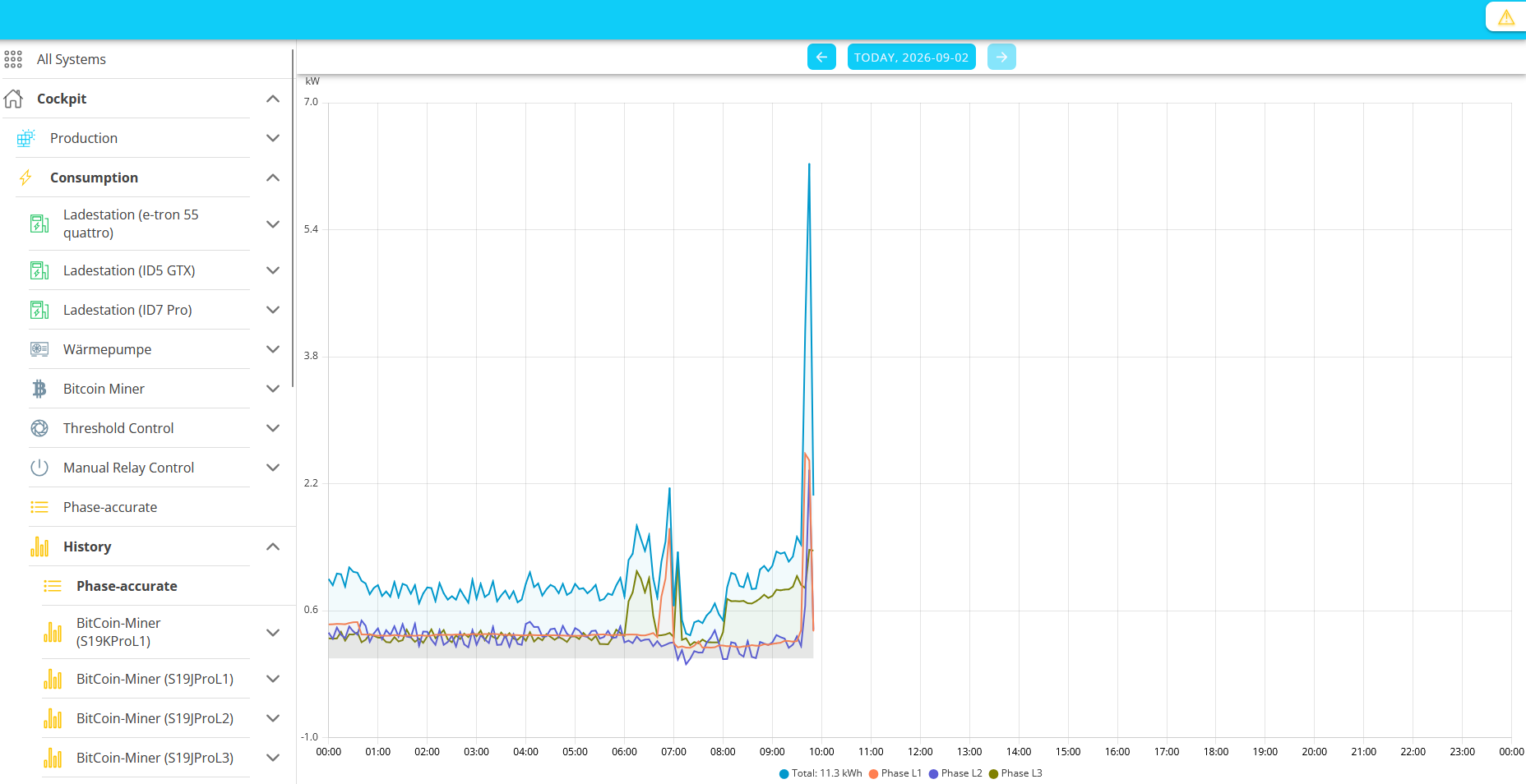

Phasengenaue Historie:

⬤ Gesamt, ⬤ Phase L1, ⬤ Phase L2, ⬤ Phase L3

Abbildung 11. Hauptmenüpunkt — Verbrauch — Phasengenaue Historie

3. Electrical energy storage system

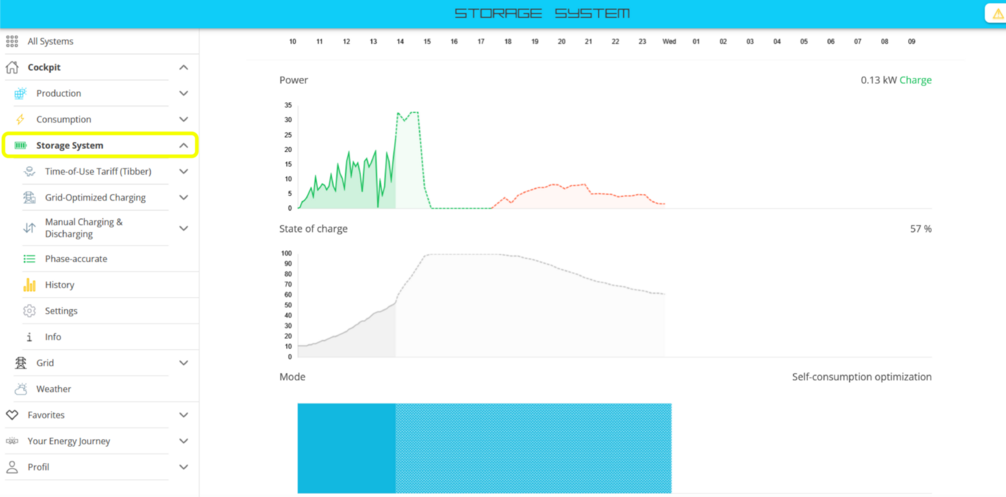

Das Hauptfenster des Hauptmenüpunkts Speichersystem zeigt die aktuelle Leistung und den Ladezustand (SoC) des Speichersystems an.

⬤ Beladung, ⬤ Entladung, ⬤ Ladezustand

Die gestrichelten Graphen auf dieser Seite zeigen jeweils Prognosewerte an.

Die so dargestellten Prognosewerte helfen Ihnen, die zukünftige Entwicklung der Speicherleistung und des Ladezustands besser einzuschätzen.
Die Prognosewerte werden so genau wie möglich berechnet, auch unter Berücksichtigung von eingestellten Zeitplänen.

Das spontane Zuschalten eines Verbrauchers kann die Prognosewerte kurzfristig beeinflussen.

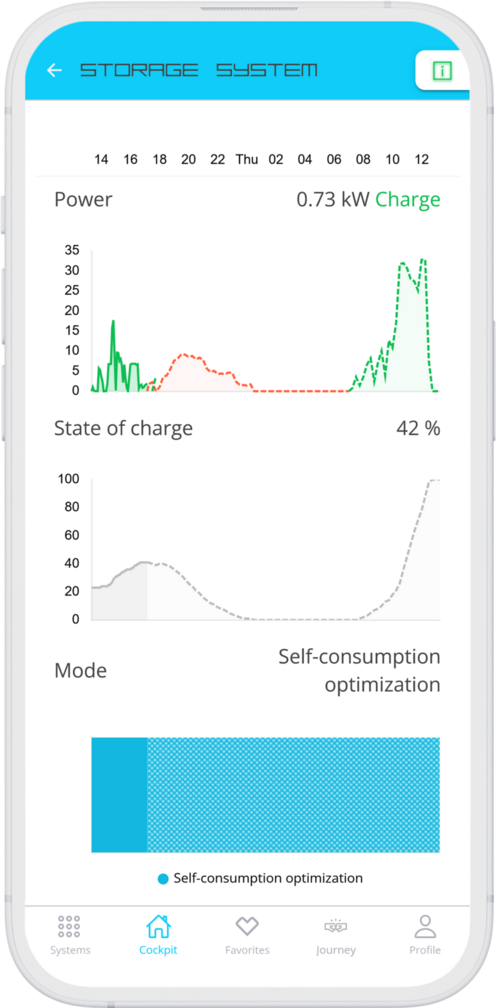

Abbildung 12. Hauptmenüpunkt — Speichersystem — Hauptfenster

Direkt unterhalb des Hauptmenüpunkts Speichersystem finden Sie die verfügbaren Betriebsmodi des Speichersystems, in diesem Fall:

Dynamischer Stromtarif (mit Tibber als Anbieter)
Netzdienliche Beladung
Manuelle Be-/Entladung

Mögliche Betriebsmodi sind Statischer oder Dynamischer Stromtarif, Netzdienliche Beladung, Manuelle Be-/Entladung, Modbus/TCP Schreibzugriff. Auf diese wird in der entsprechenden FEMS App-Anleitung eingegangen.

Beispiel — Dynamischer Stromtarif:
Wie wird der Betriebsmodus festgelegt?
Eine künstliche Intelligenz verknüpft die vorhanden Prognosen mit den dynamischen Strompreisen und ermittelt einen optimierten Energie-Plan. Dieser definiert für jede Viertelstunde des verfügbaren Zeitraums den passenden Betriebsmodus.

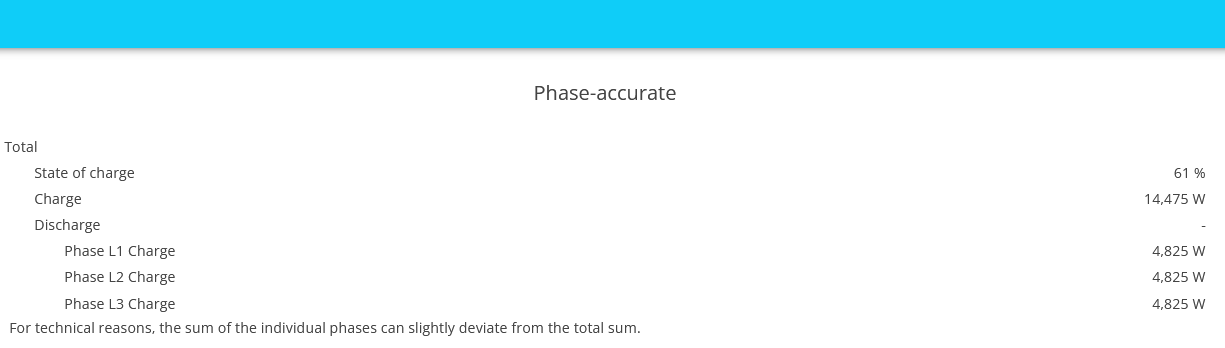

Das Speichersystem bietet außerdem eine phasengenaue Ansicht:

Abbildung 13. Hauptmenüpunkt — Speichersystem — Phasengenau

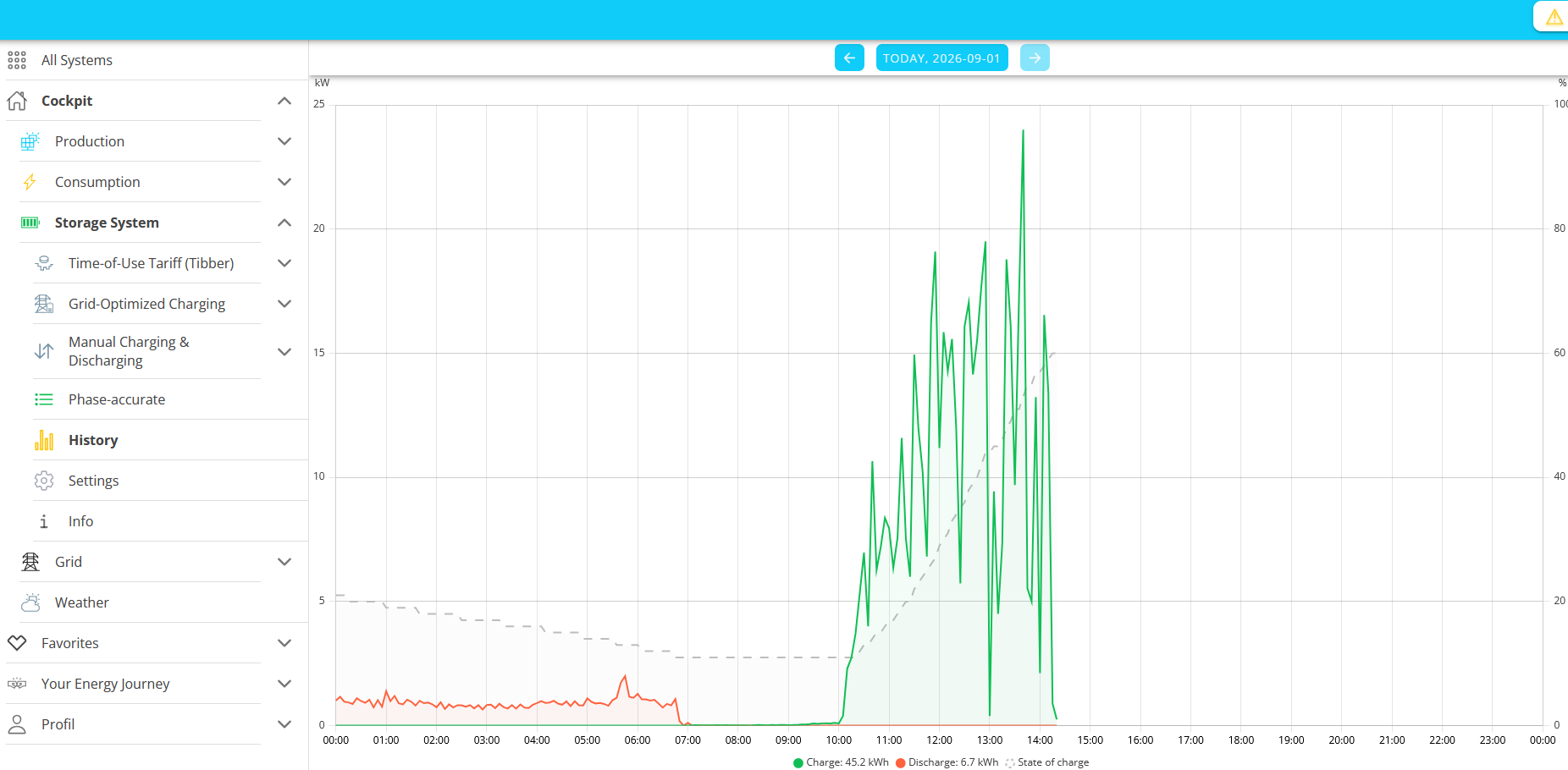

Eine Historie:

⬤ Beladung, ⬤ Entladung, ⬤ Ladezustand (SoC, gestrichelter Graph)

Abbildung 14. Hauptmenüpunkt — Speichersystem — Historie

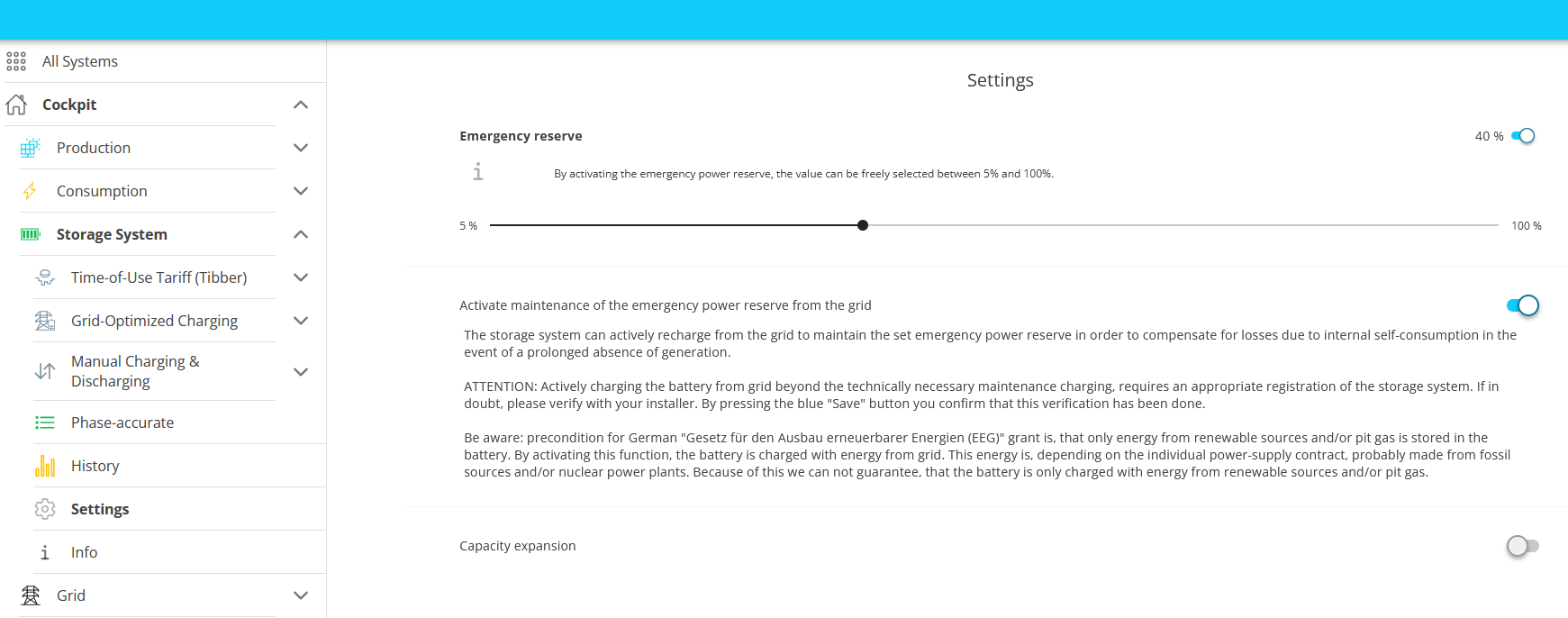

Sowie eine Einstellungen-Seite, unter der die Notstromreserve konfiguriert wird.

Abbildung 15. Hauptmenüpunkt — Speichersystem — Einstellungen

Hier bereiten Sie das Speichersystem auf eine bevorstehende Kapazitätserweiterung mit zusätzlichen Batteriemodulen vor, für die der Batteriespeicher auf 30 % SoC gebracht werden muss.

Erweiterung des Batteriespeichers

Diese Einstellungen ist nur für das Zugriffslevel INSTALLER verfügbar.

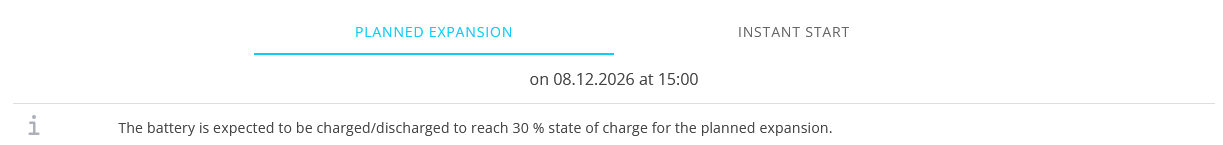

Nach Betätigen des Schiebereglers Kapazitätserweiterung haben Sie die Möglichkeit, die Kapazitätserweiterung auf einen bestimmten Tag mit einer Uhrzeit zu planen, …

Abbildung 16. Hauptmenüpunkt — Speichersystem — Geplante Erweiterung

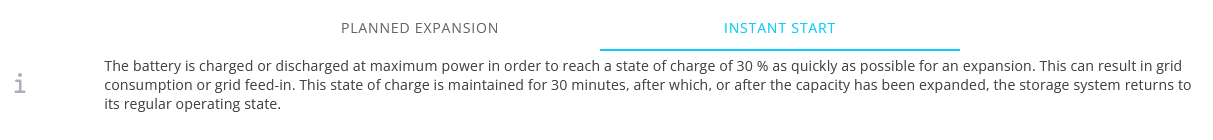

... oder die notwendige Vorbereitung sofort zu starten:

Abbildung 17. Hauptmenüpunkt — Speichersystem — Sofortige Erweiterung

4. Grid

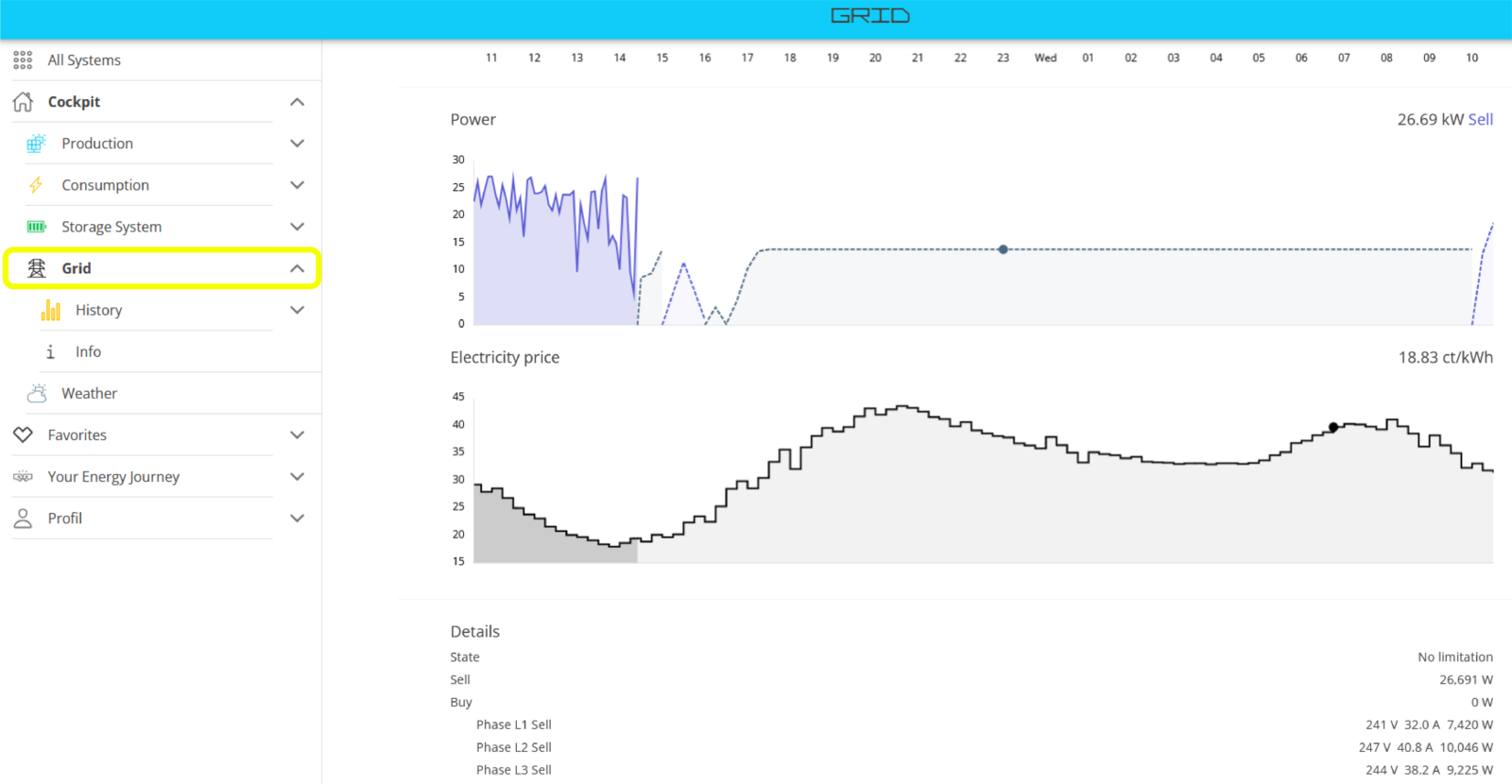

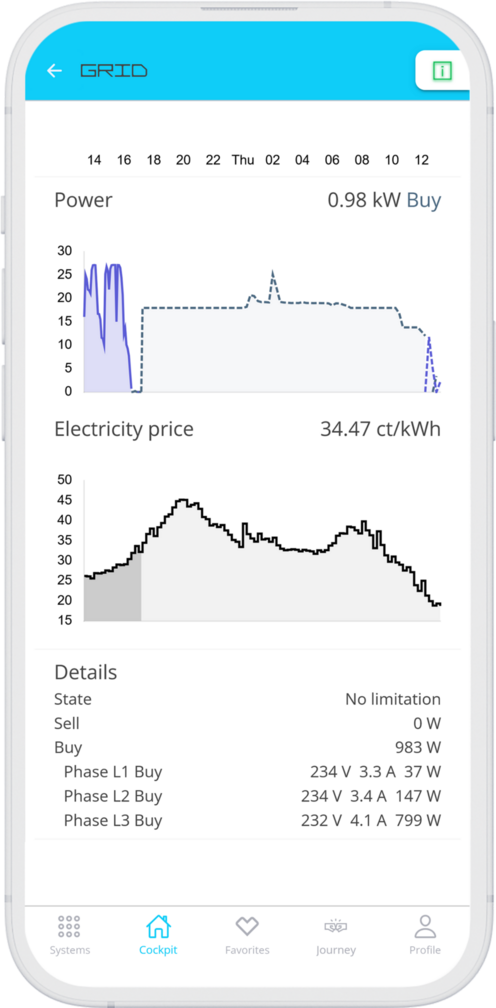

Abbildung 18. Hauptmenüpunkt — Netz — Hauptfenster

Das Hauptfenster des Hauptmenüpunkts Netz zeigt die aktuell eingespeiste Leistung ⬤ ins Netz sowie den ⬤ Netzbezug an, und im Graphen darunter den aktuellen ⬤ Strompreis.

The details at the bottom indicate whether grid feed-in is currently being limited by an external factor, and how much power was fed into each phase.

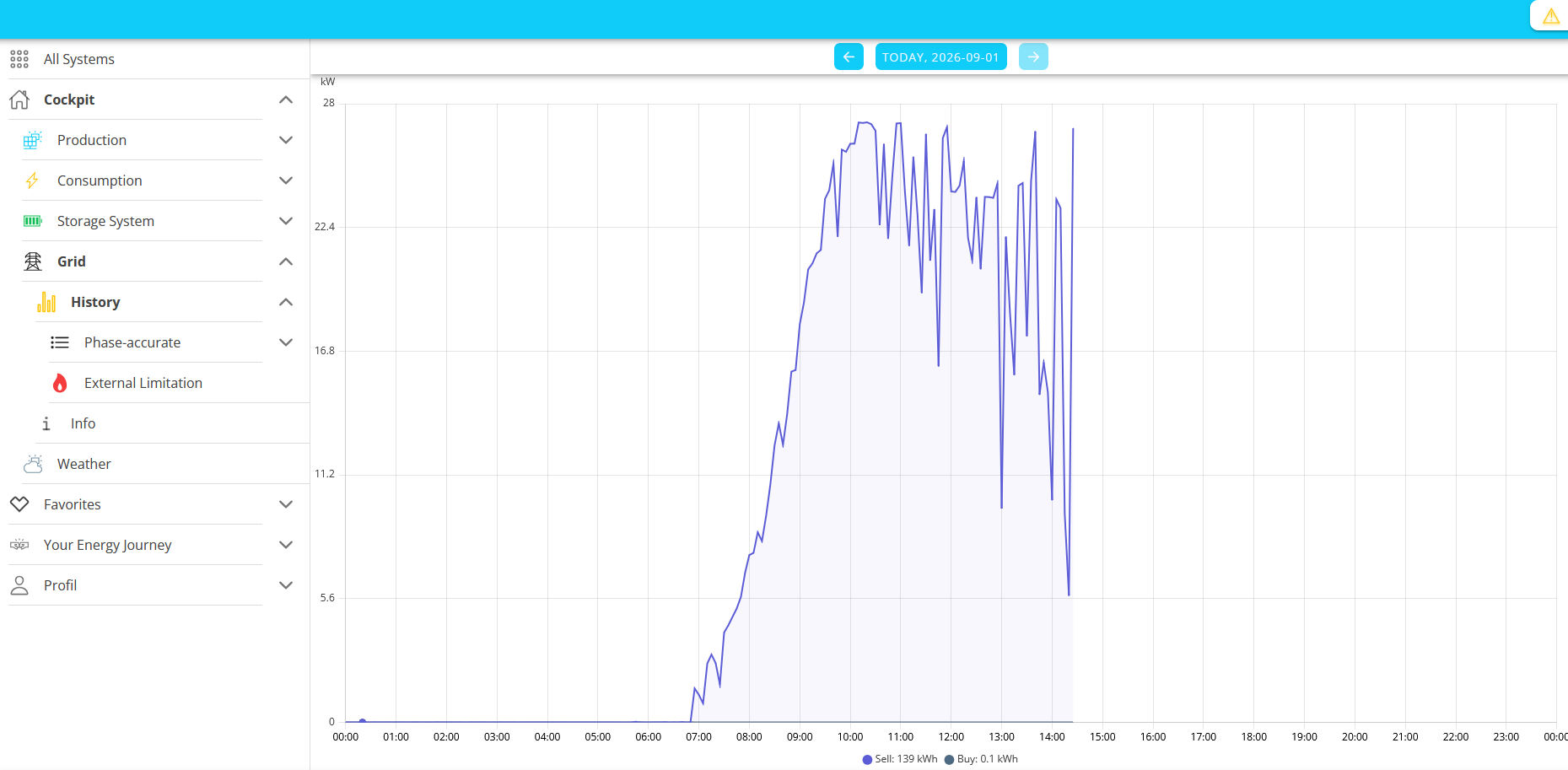

Ein weiterer Untermenüpunkt ist die Historie:

Abbildung 19. Hauptmenüpunkt — Netz — Historie

Dieser bietet mit Phasengenau und Strom & Spannung zwei weitere graphische Darstellungen.

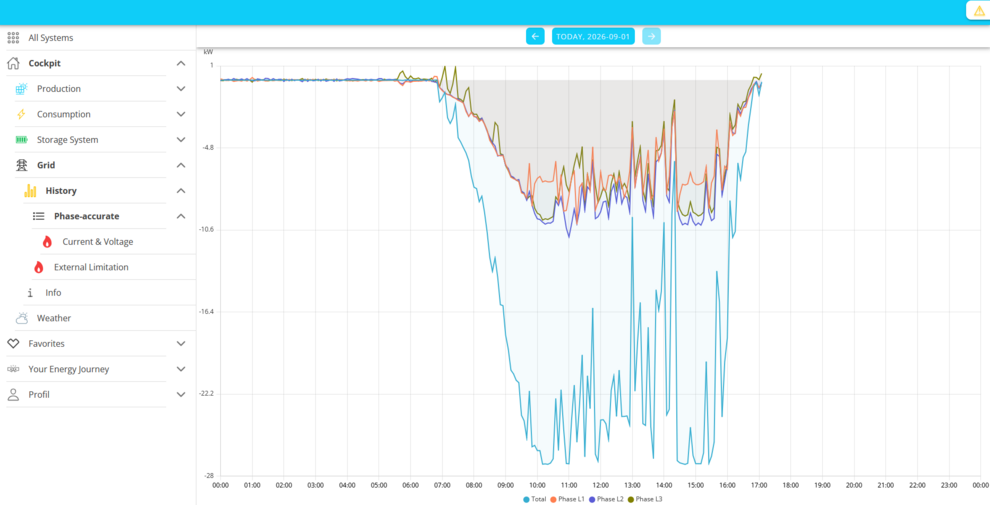

Phasengenau:

⬤ Gesamt, ⬤ Phase L1, ⬤ Phase L2, ⬤ Phase L3

Abbildung 20. Hauptmenüpunkt — Netz — Historie — Phasengenau

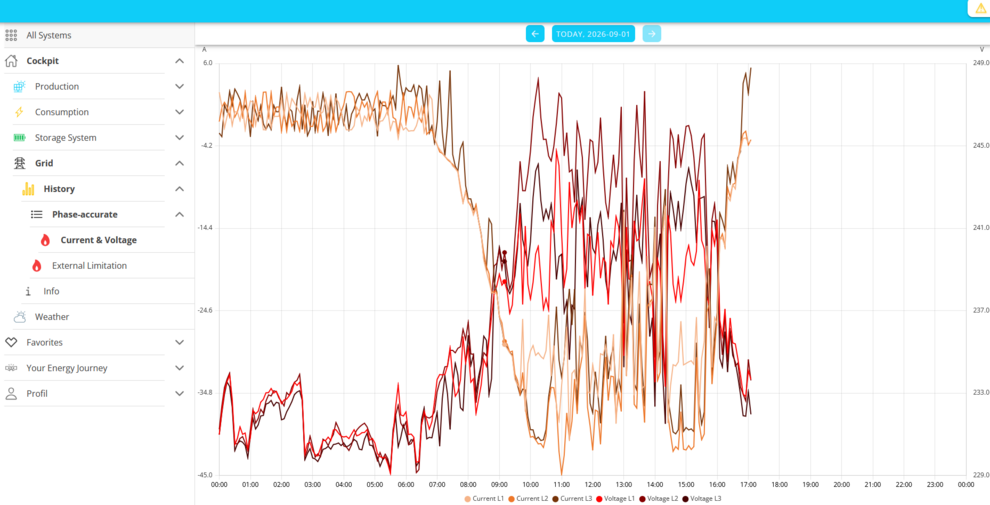

Strom & Spannung:

⬤ Strom L1, ⬤ Strom L2, ⬤ Strom L3, ⬤ Spannung L1, ⬤ Spannung L2, ⬤ Spannung L3

Abbildung 21. Hauptmenüpunkt — Netz — Historie — Strom & Spannung

Nach Wunsch lassen sich die Phasen einzeln durch Anklicken der entsprechenden Einträge in der Legende ein- oder ausblenden.

5. Weather

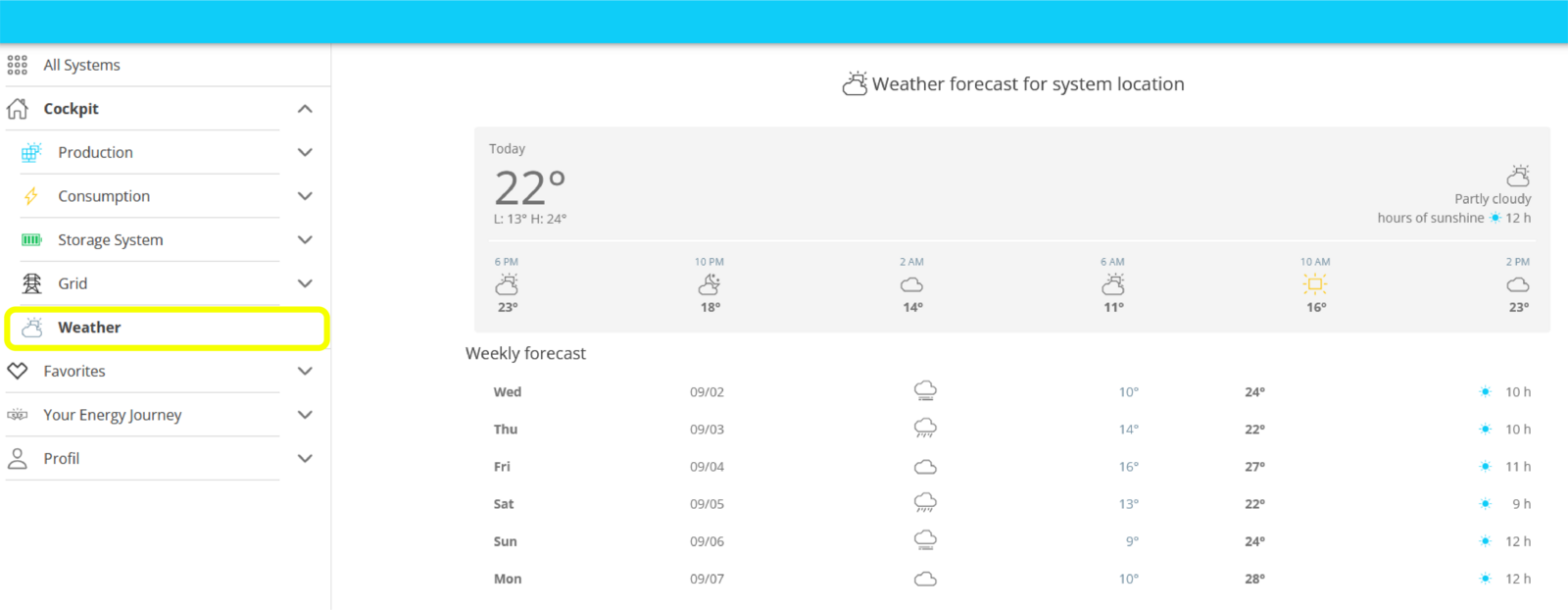

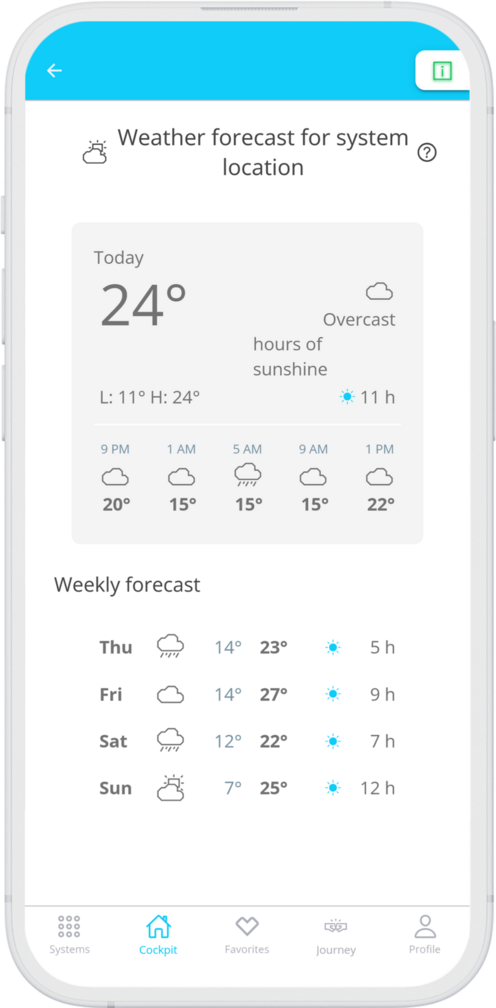

Abbildung 22. Hauptmenüpunkt — Wetter — Hauptfenster

Der Hauptmenüpunkt Wetter zeigt in seinem Hauptfenster das Wetter am Speicherstandort an, sofern Sie die FEMS App Wetter installiert haben.

Sie erhalten auch eine Wetterprognose für den heutigen Tag, sowie für die kommenden Tage.

6. FENA

FENA steht für FENECON Assistant und ist ein intelligenter Assistent, der Ihnen bei der Optimierung Ihres Energiemanagements hilft und Ihnen hilfreiche Informationen bereitstellt. Aktuell liefert FENA Informationen und Prognosen, z. B. Notstrom aktiv: Dein FENECON-System versorgt deine Verbraucher aktuell aus deinem Speicher. Zu einem späteren Zeitpunkt werden weitere Funktionen hinzugefügt.

Favoriten

Nutzer mit dem Zugriffslevel OWNER haben die Möglichkeit, Menüpunkte als Favoriten festzulegen. Diese werden dann im Seitenmenü unter dem Menüpunkt Favoriten angezeigt.

Hauptpunkte wie Erzeugung, Verbrauch, Netz usw., aber auch eingebundene Komponenten wie eine Ladestation können als Favoriten festgelegt werden. Auch bestimmte Unter-Seiten wie Historie können einzeln favorisiert werden, werden jedoch als "anhängig" von der Hauptseite betrachtet: Wird der Hauptmenüpunkt favorisiert, werden die darunterliegenden Menüpunkte ebenfalls favorisiert.

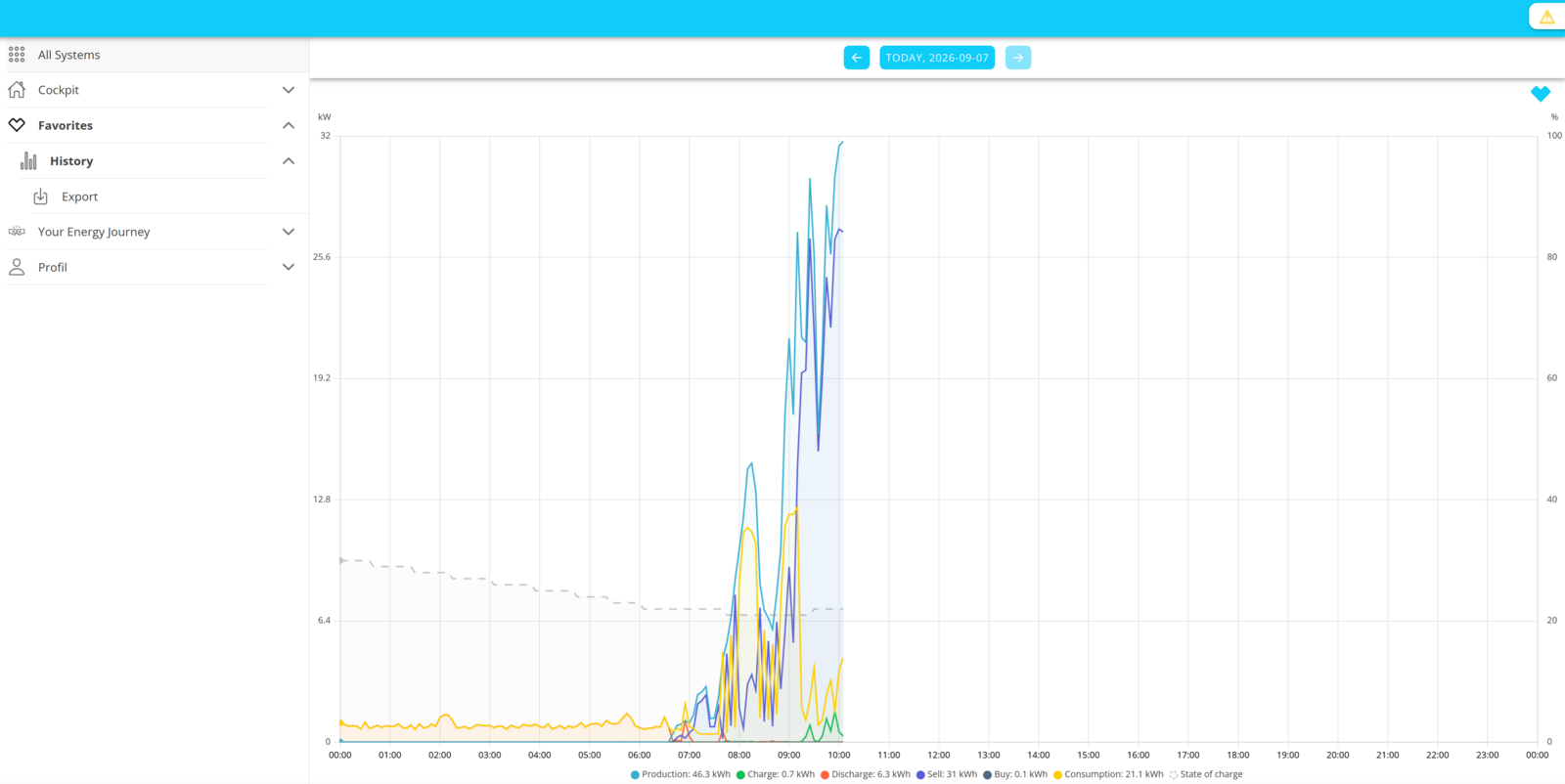

Standardmäßig ist die Gesamt-Historie Ihrer Energy Journey als Favorit festgelegt. Wie Sie weitere Favoriten festlegen können, wird im Folgenden beschrieben.

Abbildung 23. Favoriten — Default-Seite

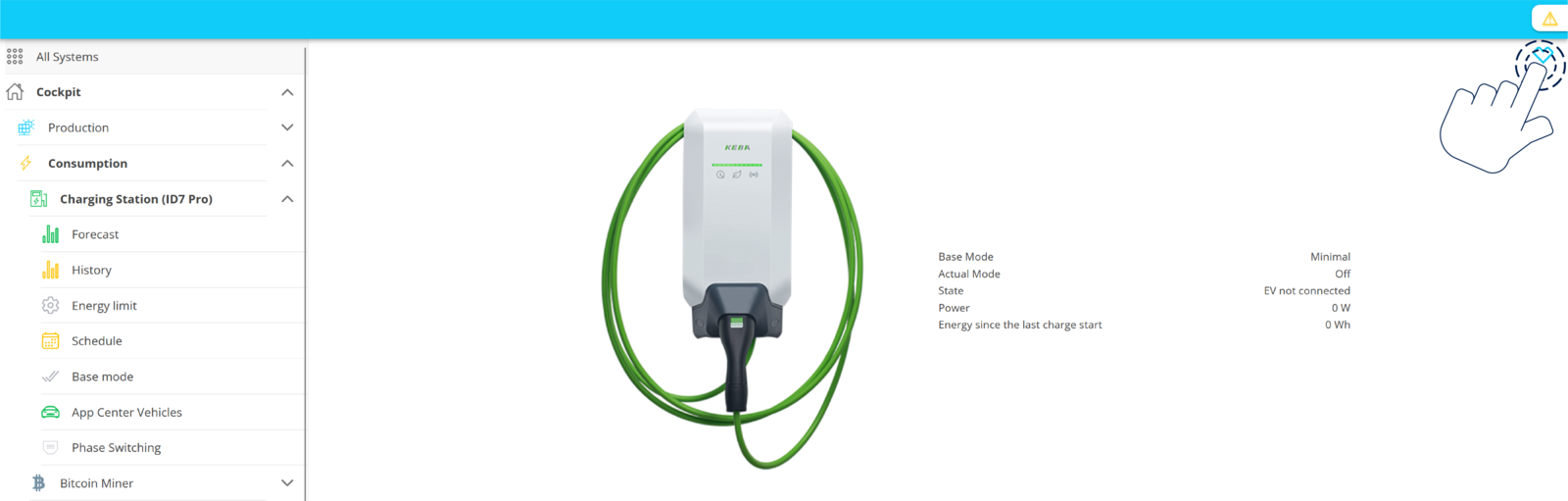

Navigieren Sie zur gewünschten Seite in der FENECON App. In diesem Beispiel zu einer KEBA-Wallbox, die unter den dem Hauptmenüpunkt Verbrauch zu finden ist.
Aktivieren Sie das Herz-Symbol, um die Seite als Favorit festzulegen:

Abbildung 24. Favorit hinzufügen

Die Seite erscheint nun in der Navigation unter Favoriten.
Um den Favoriten wieder zu entfernen, aktivieren Sie erneut das Herz-Symbol. Die Seite erscheint dann nicht mehr in der Navigation unter Favoriten.

Abbildung 25. Hauptmenüpunkt — Favoriten — Hauptfenster mit Favoriten

System status

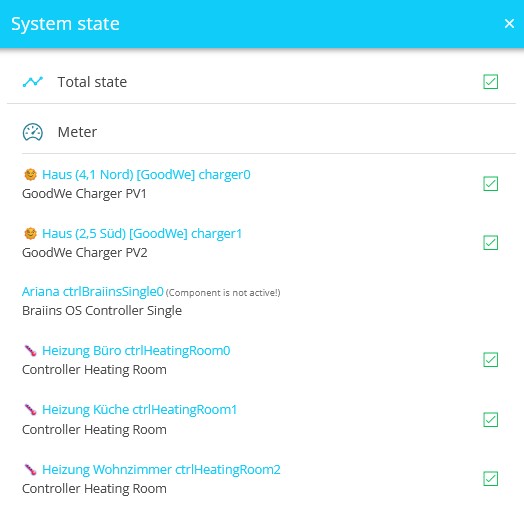

Oben rechts im Cockpit befindet sich die Anzeige des System-Status. Durch Aktivieren des gelangen Sie zu einer Übersicht aller System-Komponenten und deren Status:
