Installation Concept for Industrial M (452-904 kWh) IMK120/IMK220/IMK320
Version history
| Name | Revision | Datum | Bemerkung |
|---|---|---|---|
Christina Zehntner |
REV00 |
25.03.26 |
Erstellt |
Veronika Moosreiner |
REV00 |
26.03.26 |
Geprüft |
Markus Aufschläger |
REV00 |
27.03.26 |
Freigegeben |
Christina Zehntner |
REV01 |
09.10.26 |
Erstellt |
Markus Aufschläger |
REV01 |
09.10.26 |
Freigegeben |
© FENECON GmbH, 2026 — All rights reserved.
Reproduction, even in part, is only permitted with the written consent of FENECON GmbH.

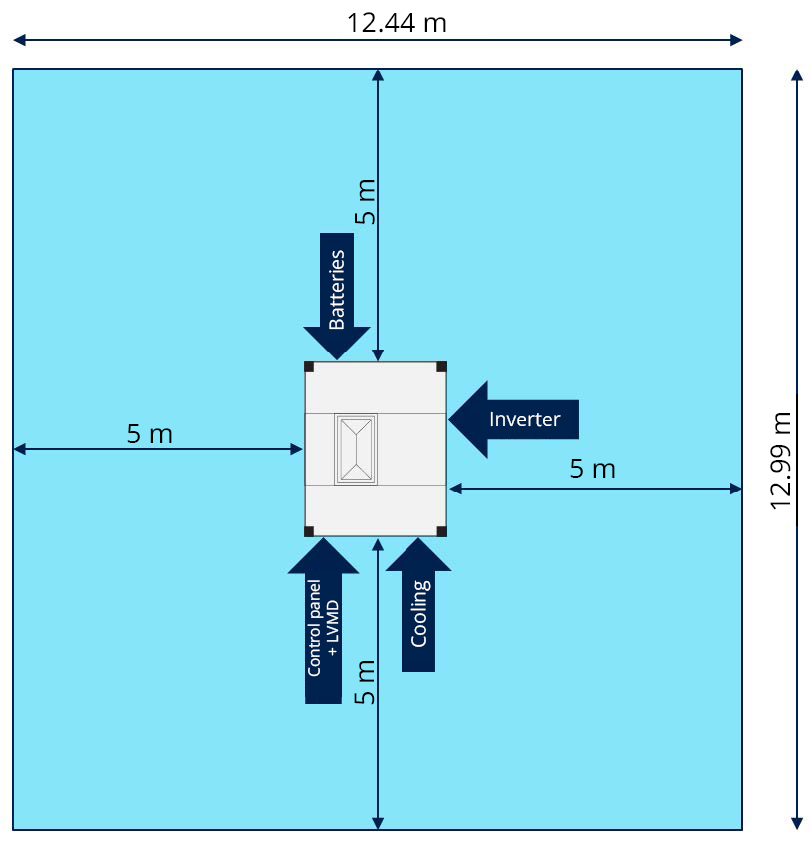

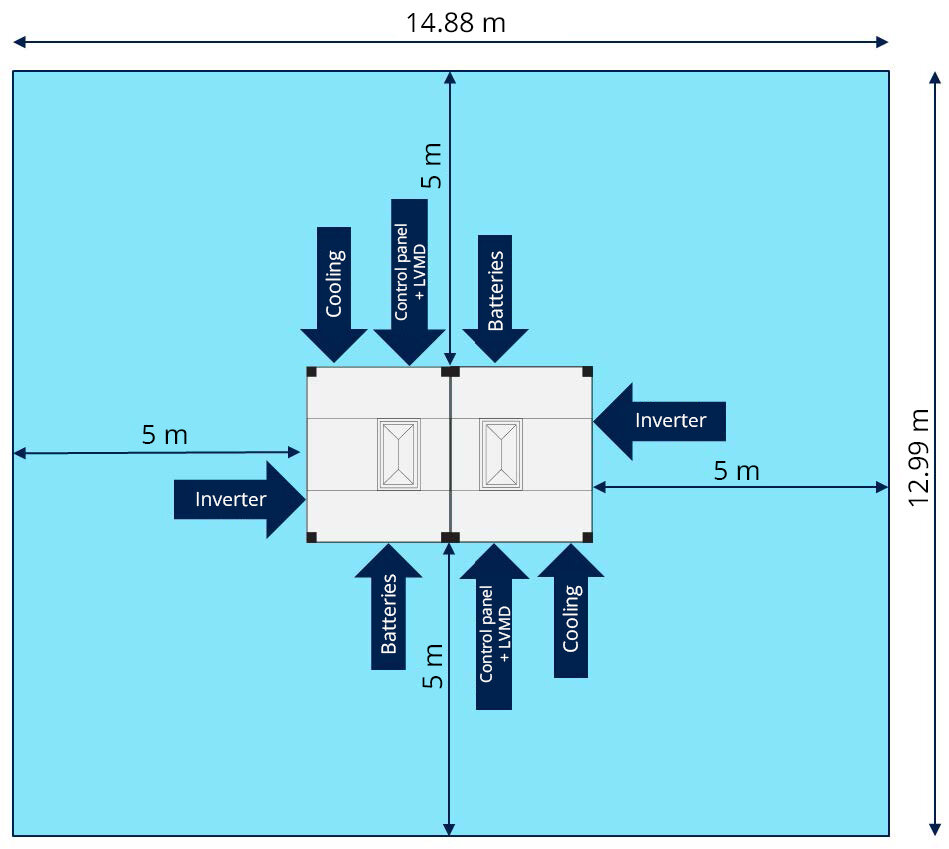

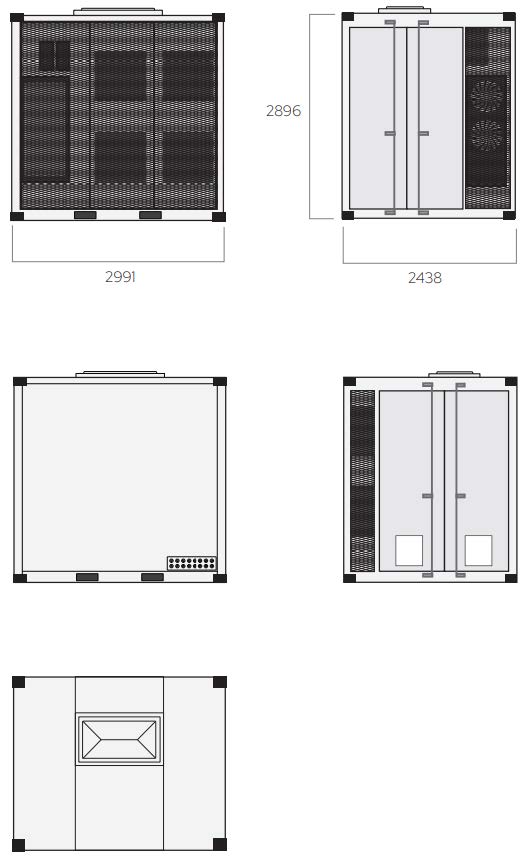

1. Installation concept
2. Untergrund

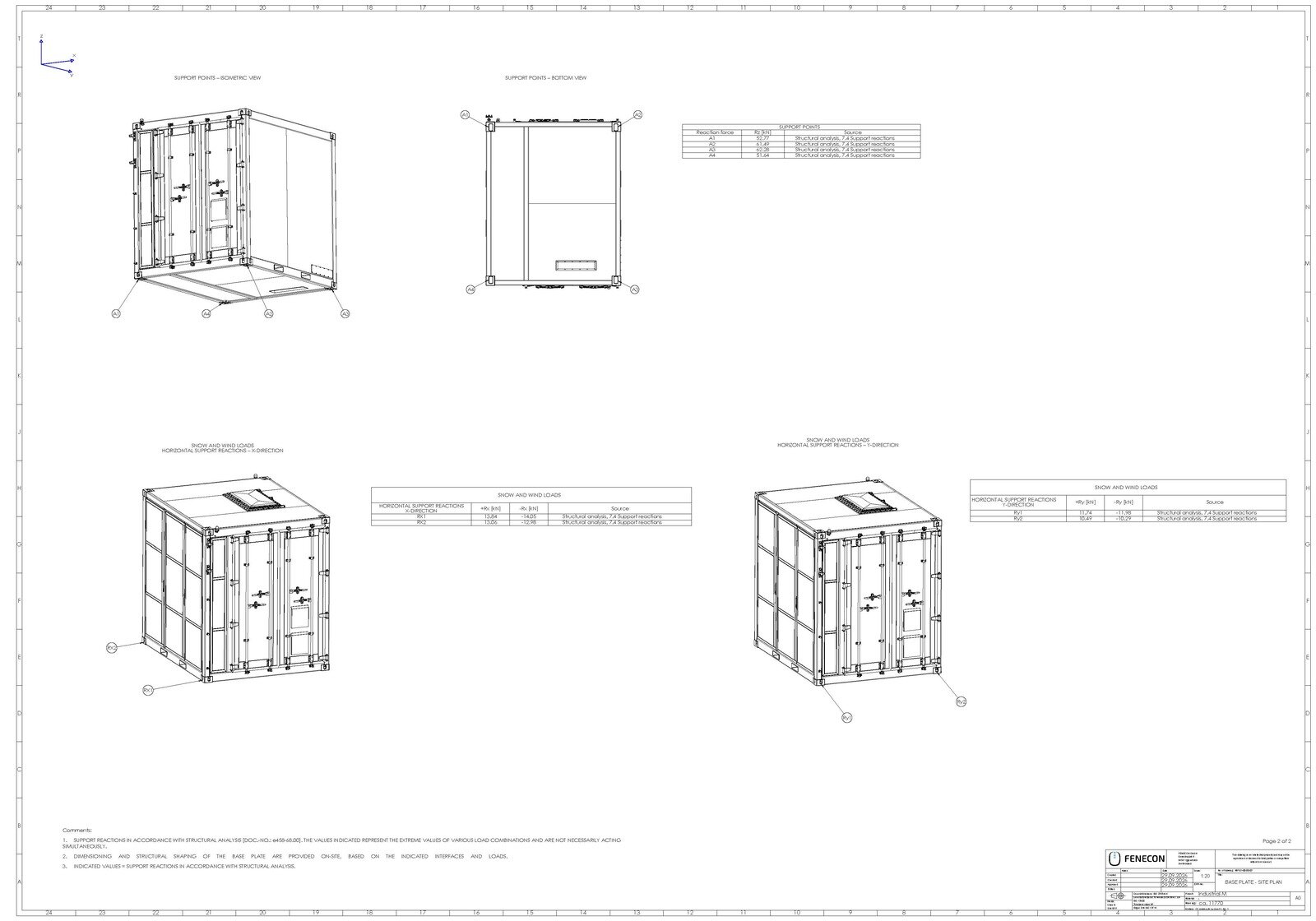

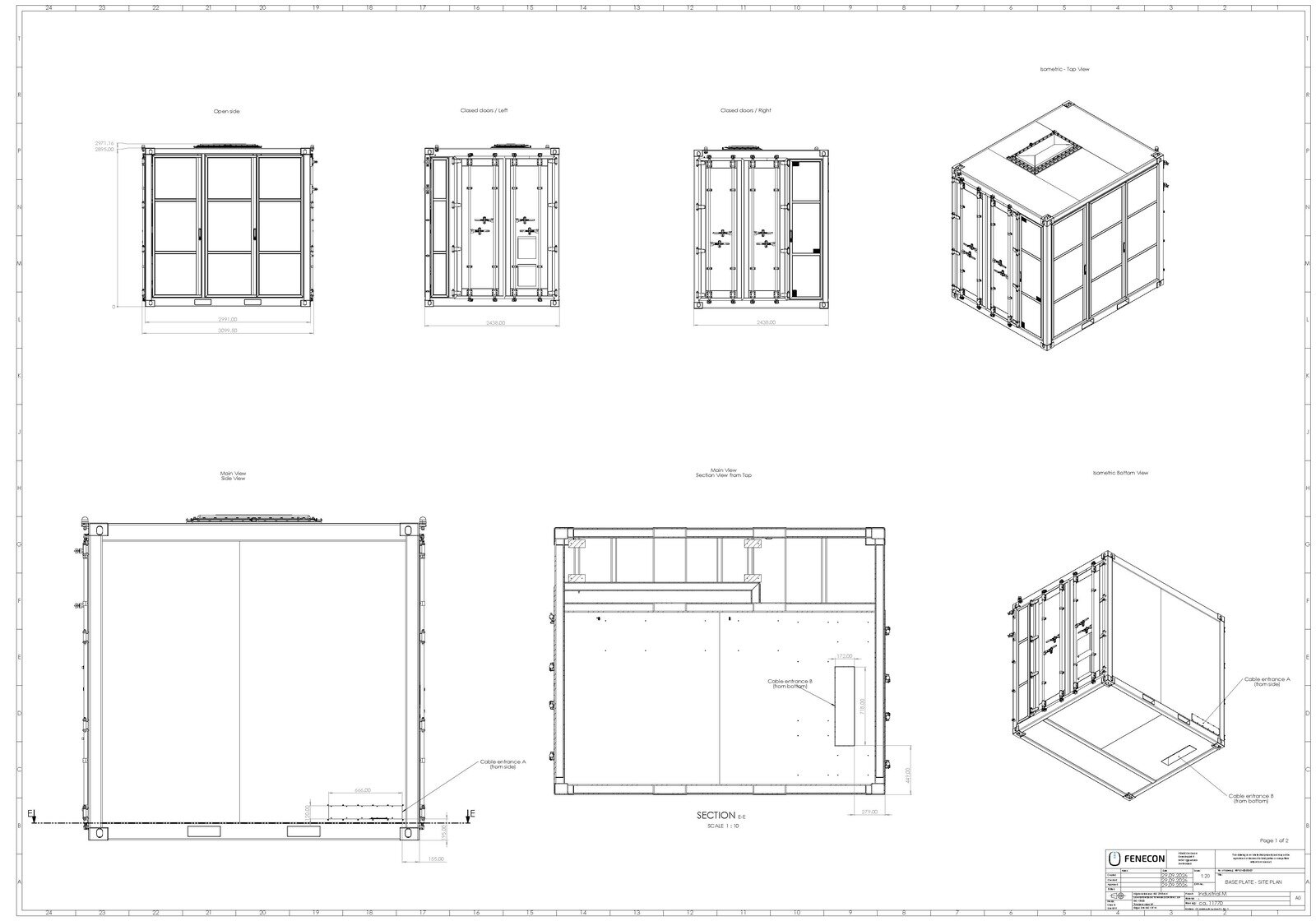

Der Untergrund muss eine geeignete Tragfähigkeit aufweisen, um einen sicheren Stand des Energiespeichersystems zu gewährleisten (z. B. Punktfundament, Streifenfundament, Plattenfundament …), die Kabeleinführungen müssen, je nach Ausführung (seitlich oder von unten), bei der Untergrundvorbereitung berücksichtigt werden. Die Auflagerreaktionen und Abmessungen entnehmen Sie bitte dem Anhang A Fundament-Aufstellplan.

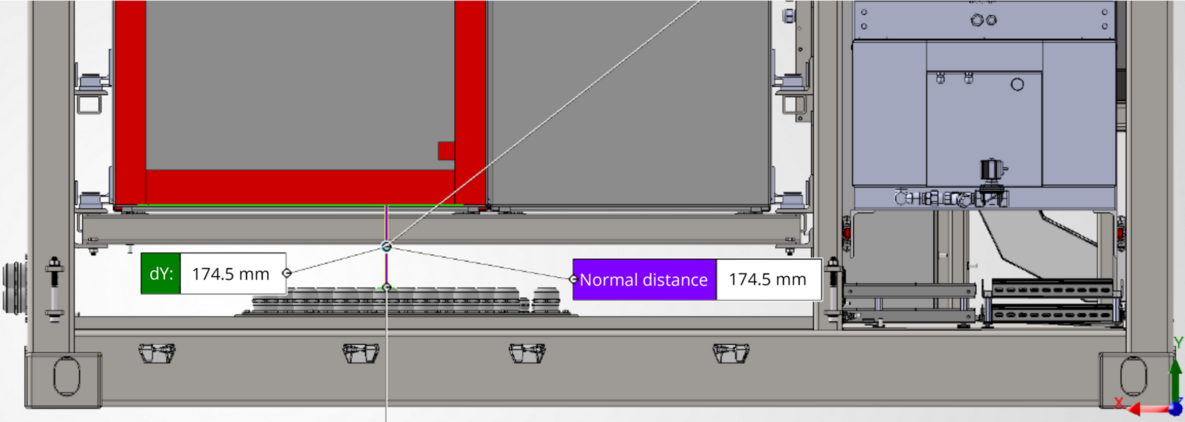

Die Kabeleinführung erfolgt boden- oder frontseitig über eine Kabeleinführungsplatte mit Wiska ESKV EN 62444-Kabelverschraubungen. Die Position dieser kann ebenfalls dem Anhang A entnommen werden. Im folgenden Bild ist der Abstand zwischen Oberkante Verschraubung von unten und dem Schaltschrank dargestellt:
