Aufstellkonzept Industrial M (452-904 kWh) IMK120/IMK220/IMK320

Versionsverlauf

Name Revision Datum Bemerkung

Christina Zehntner

REV00

25.03.26

Erstellt

Veronika Moosreiner

REV00

26.03.26

Geprüft

Markus Aufschläger

REV00

27.03.26

Freigegeben

© FENECON GmbH, 2026 — Alle Rechte vorbehalten.
Nachdruck, auch auszugsweise, ist nur mit schriftlicher Genehmigung der Firma FENECON GmbH gestattet.

1. Aufstellkonzept

Dieses Dokument dient der Veranschaulichung des geplanten Aufstellkonzepts für den FENECON Industrial M IMK120/IMK220/IMK320.

1.1. Abmessungen und Ansichten

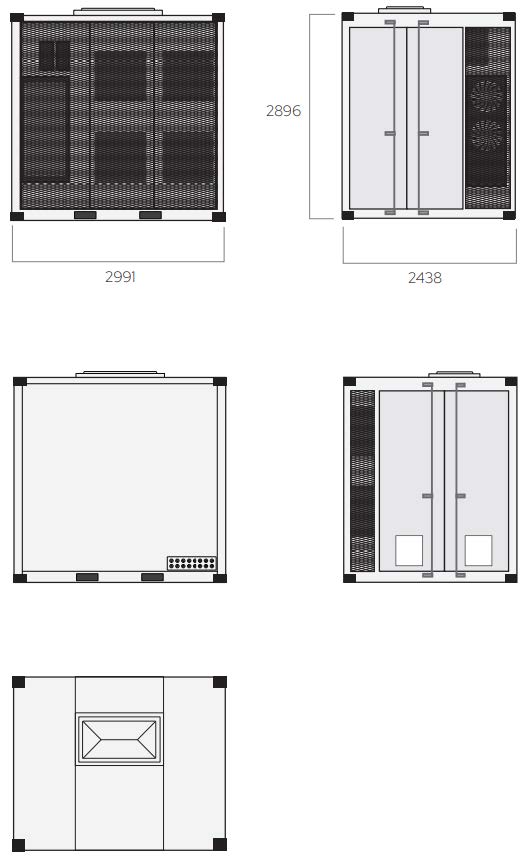

imk installation concept dimensions
Abbildung 1. Abmessungen und Ansichten

1.2. Aufstellplan 1 Speicher

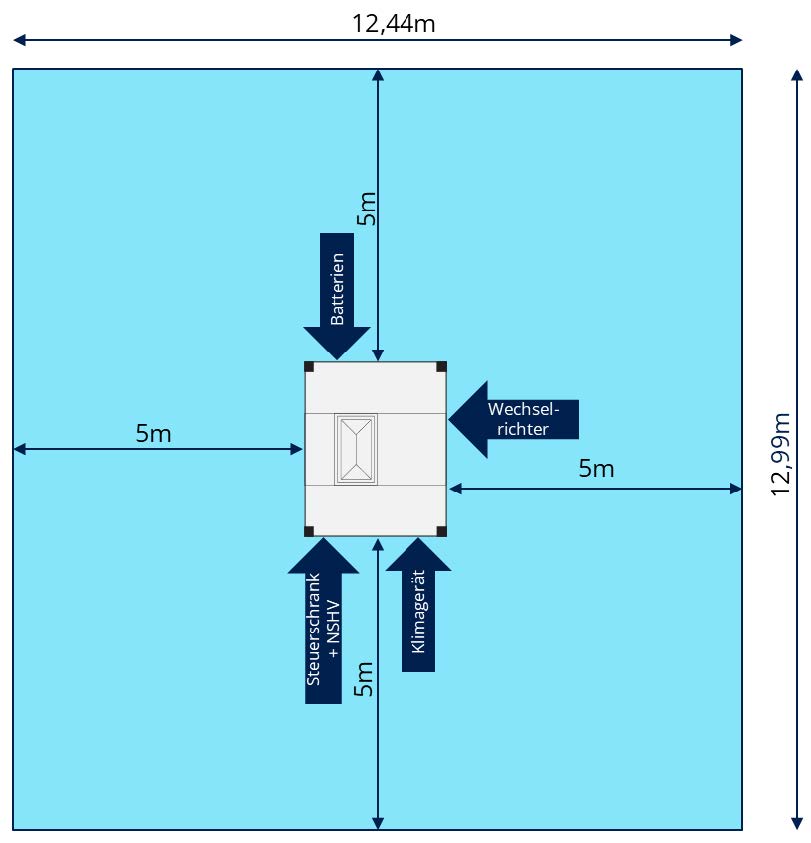

imk installation concept 1 system
Abbildung 2. Aufstellplan — 1 Speicher

Eine Unterschreitung der 5 m Abstand MUSS von Aufstellort zu Aufstellort geprüft werden.

1.3. Aufstellplan 2 Speicher

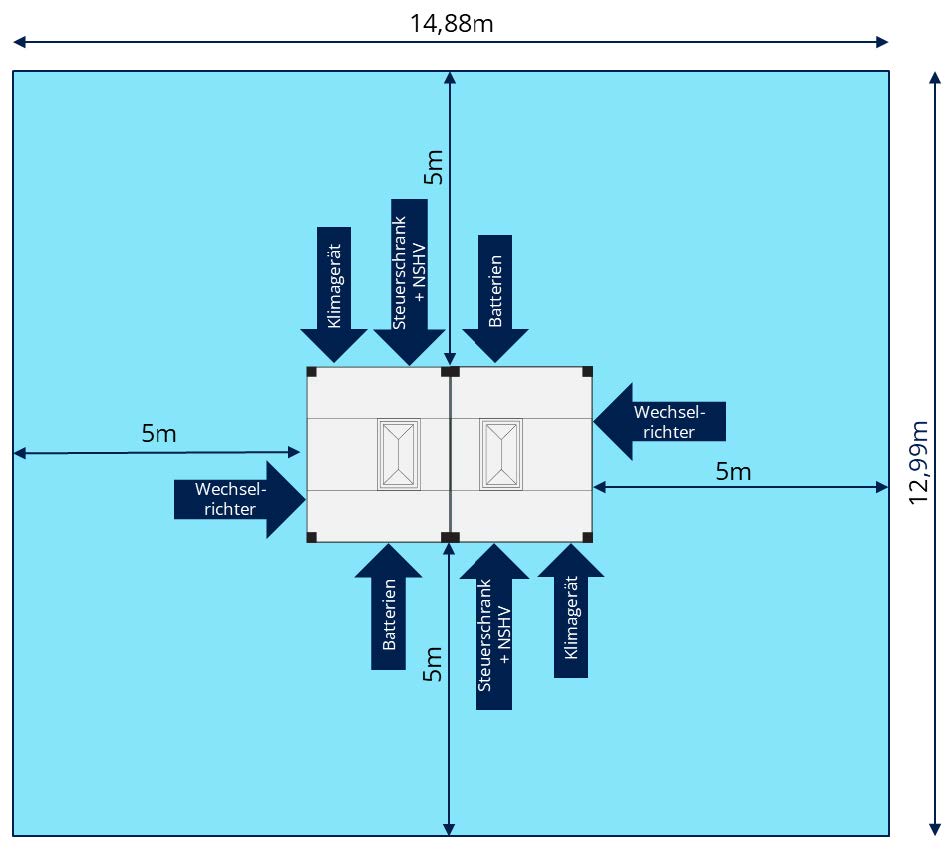

imk installation concept 2 systems
Abbildung 3. Aufstellplan — 2 Speicher

Eine Unterschreitung der 5 m Abstand MUSS von Aufstellort zu Aufstellort geprüft werden.
