FEMS App my-PV

1. Einleitung

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank, dass Sie sich für die »FEMS App my-PV« entschieden haben. Gerne können Sie uns Ihre Anregungen mitteilen, damit wir die Qualität unserer Produkte noch weiter verbessern können.

2. Installation der FEMS App my-PV

  • Mit dieser Anleitung geben Sie dem FEMS Schreibzugriff auf my-PV-Produkte.

  • Die allgemeine Vorgehensweise zur Installation einer FEMS App finden Sie hier.

  • Starten Sie in der FENECON App.

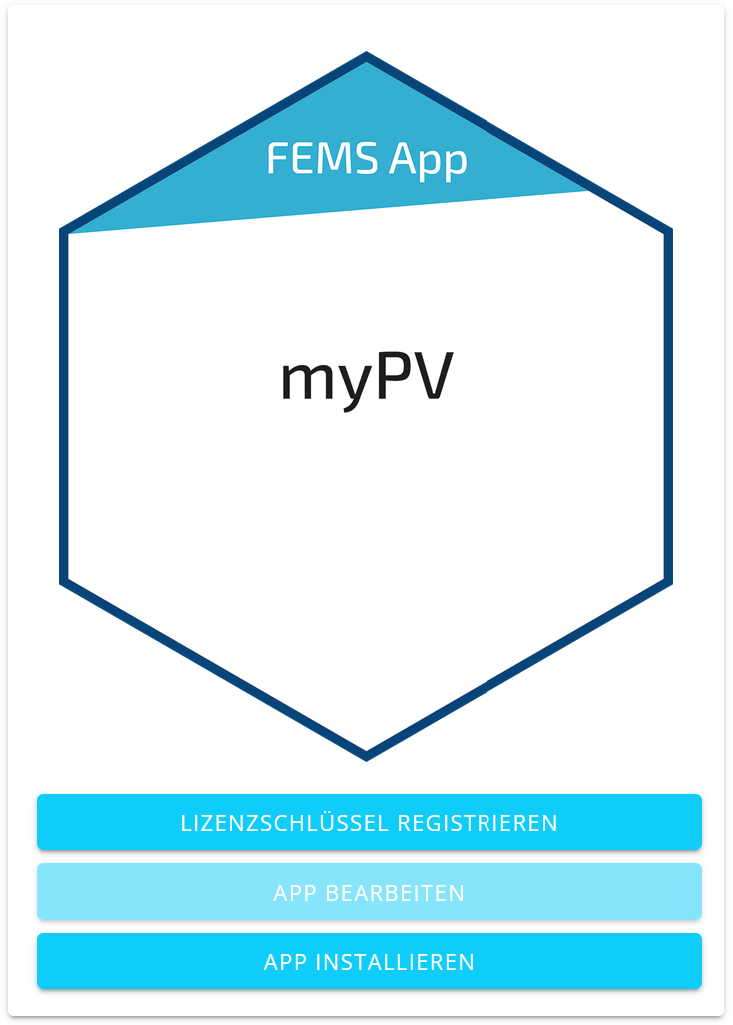

myPV installation 1

Wählen Sie im AppCenter die FEMS App my-PV aus.

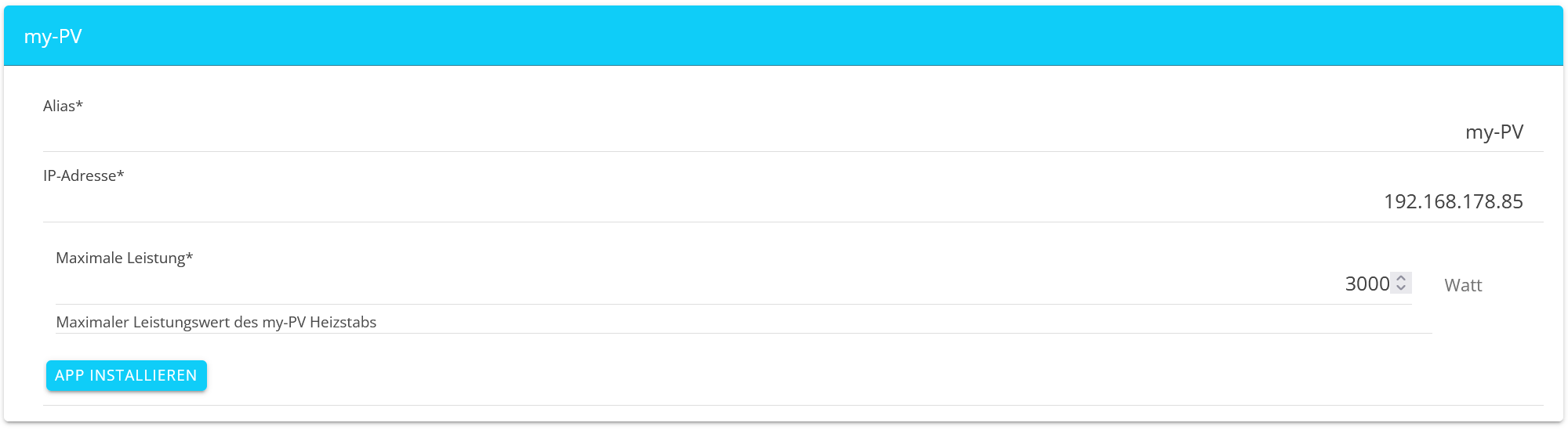

myPV installation 2

  1. Als Alias kann der Name für den Heizstab angegeben werden, z. B. AC•Thor Brauchwasserspeicher.

  2. Im Feld IP-Adresse wird die IP-Adresse des my-PV-Produktes eingegeben. Diese kann wie hier beschrieben ermittelt werden.

  3. Zudem muss der Maximale Leistungswert des Heizstabes angegeben werden, z. B. 3000 W für den AC•Thor.

Schließen Sie die Installation per APP INSTALLIEREN ab.

2.1. IP-Adresse des my-PV-Produktes

  1. Entnehmen Sie die IP-Adresse der Weboberfläche Ihres Routers, sofern sich dieser im selben Netzwerk wie das my-PV-Produkt befindet.

  2. Alternativ können Sie die IP-Adresse über die my-PV Cloud ermitteln:

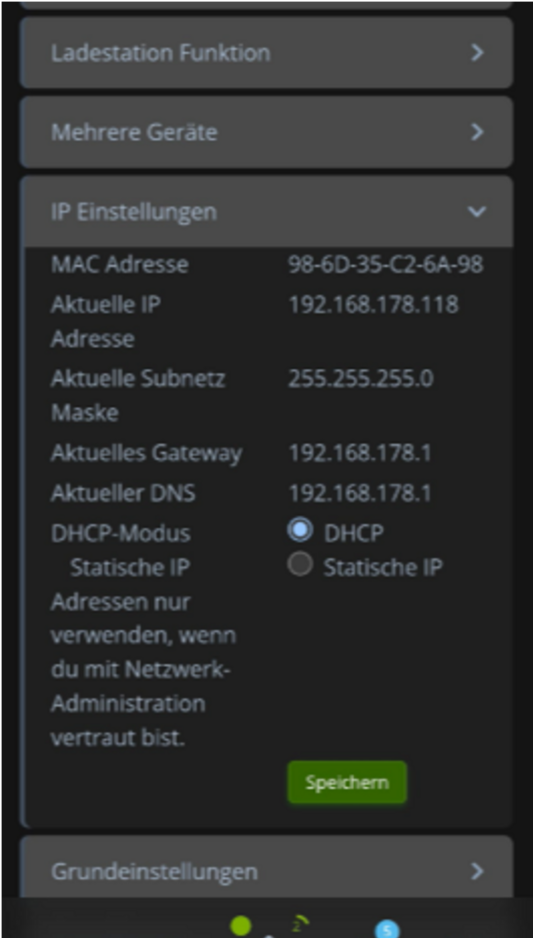

myPV cloud 1

Unter den Einstellungen IP-Einstellungen Aktuelle IP-Adresse.

2.2. Einstellungen in der my-PV-Cloud

Zusätzlich muss in der my-PV-Cloud die IP-Adresse des FEMS hinterlegt werden, damit das my-PV-Produkt vom FEMS angesteuert werden kann.

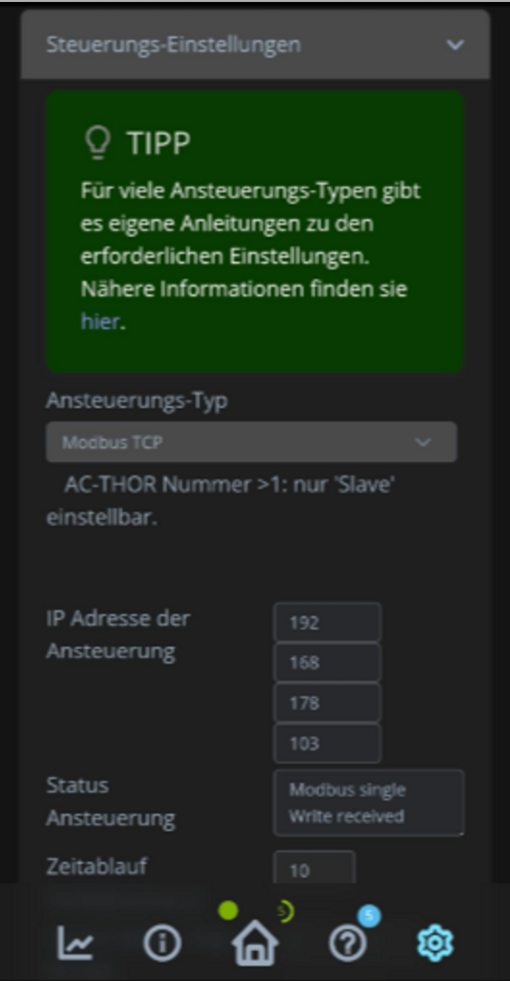

myPV cloud 2

Navigieren Sie in der my-PV Cloud zu Einstellungen und dann zu Steuerungs-Einstellungen.

  1. Als Ansteuerungs-Typ wählen Sie Modbus TCP aus.

  2. Hinterlegen Sie die IP-Adresse des FEMS.

Speichern Sie die Einstellungen.

Die Verbindung zum FEMS wurde nun hergestellt.

3. Bedienung der FEMS App my-PV

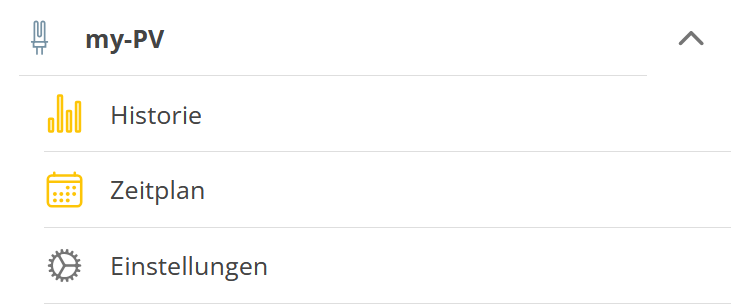

Nach Abschluss der Installation ist die FEMS App my-PV my-PV im Seitenmenü der FENECON App verfügbar (hier: Desktop-Ansicht):
myPV side menu

3.1. my-PV-Funktionalitäten

3.1.1. my-PV Hauptfenster

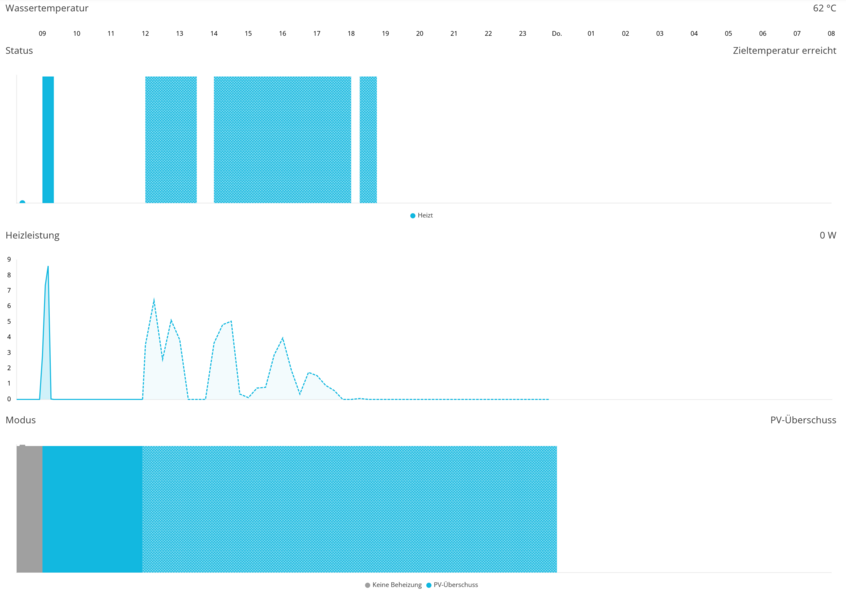

Klicken/tippen Sie im Seitenmenü direkt auf my-PV, erhalten Sie im Hauptfenster die aktuelle Wassertemperatur, den historischen Verlauf (4 Stunden), sowie den zukünftigen Verlauf (20 Stunden) der Wassertemperatur in einer graphischen Darstellung. Zudem wird die Heizleistung angezeigt.

myPV main

3.1.2. Historie

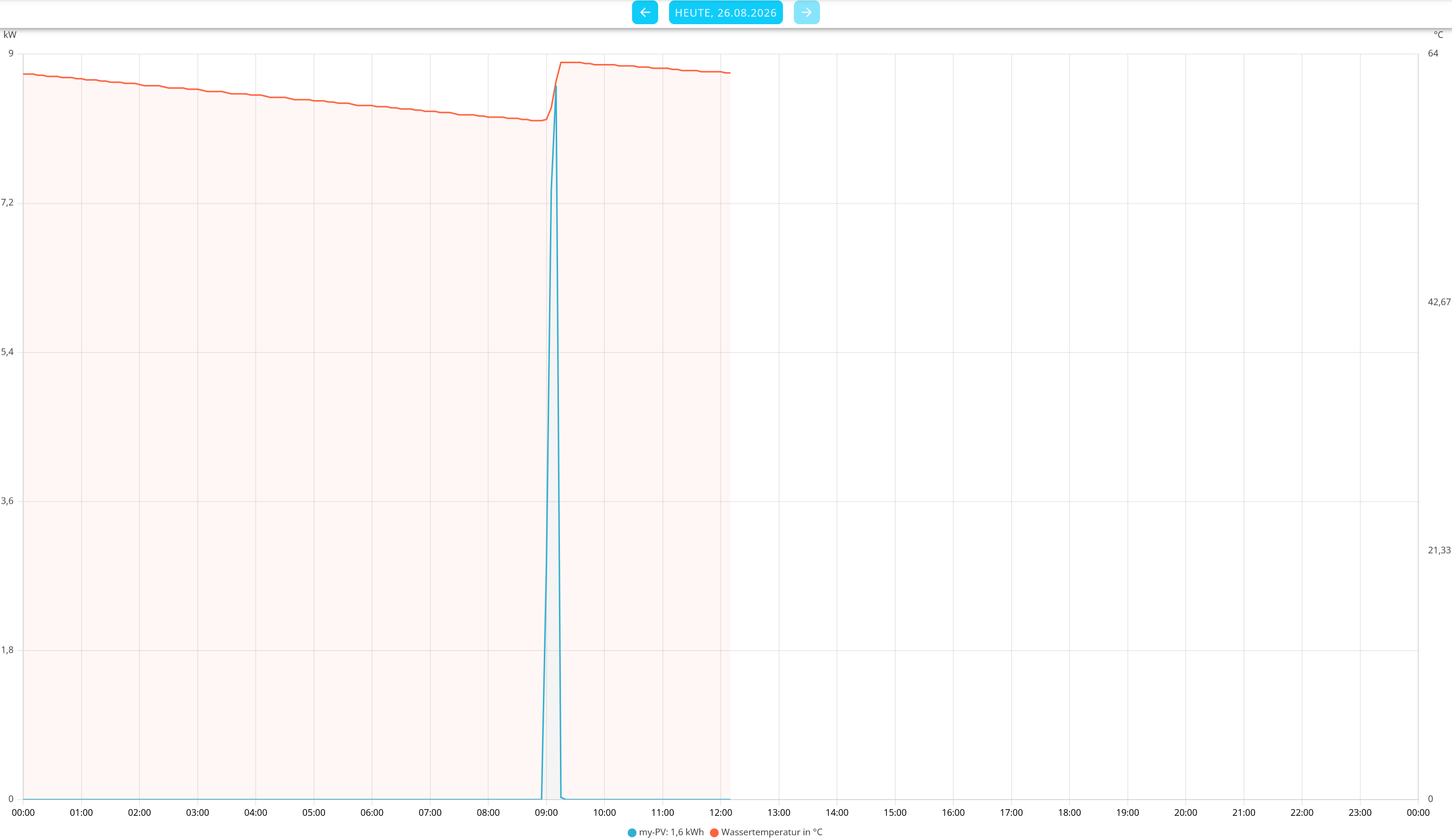

Wählen Sie Historie im Seitenmenü aus, zeigt das Hauptfenster die historischen Daten Ihres Heizstabes (Wassertemperatur/Heizleistung) an.

Verwenden Sie einen Temperatursensor, werden dessen Daten ebenfalls in der Historie angezeigt.
myPV history

3.1.3. Zeitplan

Per Zeitplan-Einstellungen legen Sie auf 15 Minuten genau manuell fest, wie sich der Heizstab zukünftig verhalten soll.

Durch HINZUFÜGEN erstellen Sie Aufgaben, die den Grundmodus des Heizstabs nach Ihren Wünschen und im festgelegten Rahmen überschreiben:

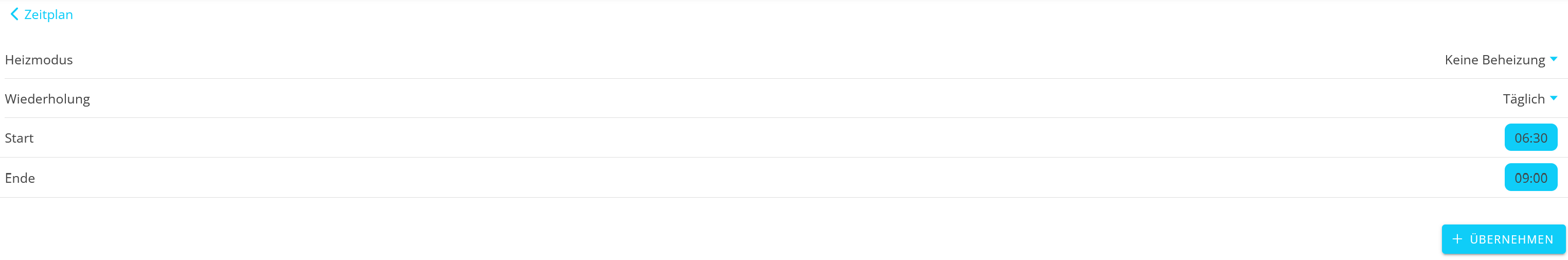

myPV task creation

Stellen Sie den gewünschten Heizmodus ein, dessen Wiederholungsintervall, sowie die Start- und Endzeit.

+ ÜBERNEHMEN Sie die Einstellungen, um die Aufgabe zu speichern.

Die Aufgabe wird in den Fahrplan Ihres FEMS integriert.

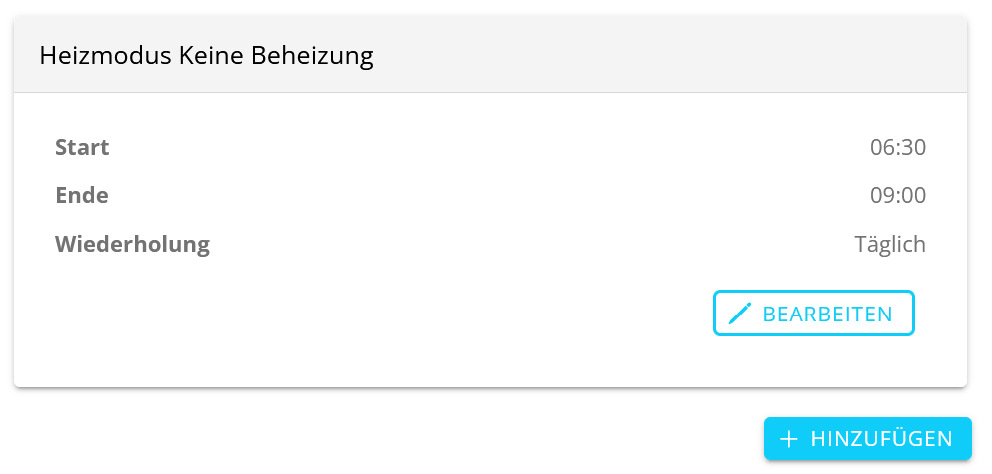

Die Aufgabe ist nun im Hauptfenster unter Zeitplan sichtbar:

myPV task scheduling

Die Aufgabe kann jederzeit bearbeitet oder gelöscht werden.

3.1.4. Einstellungen

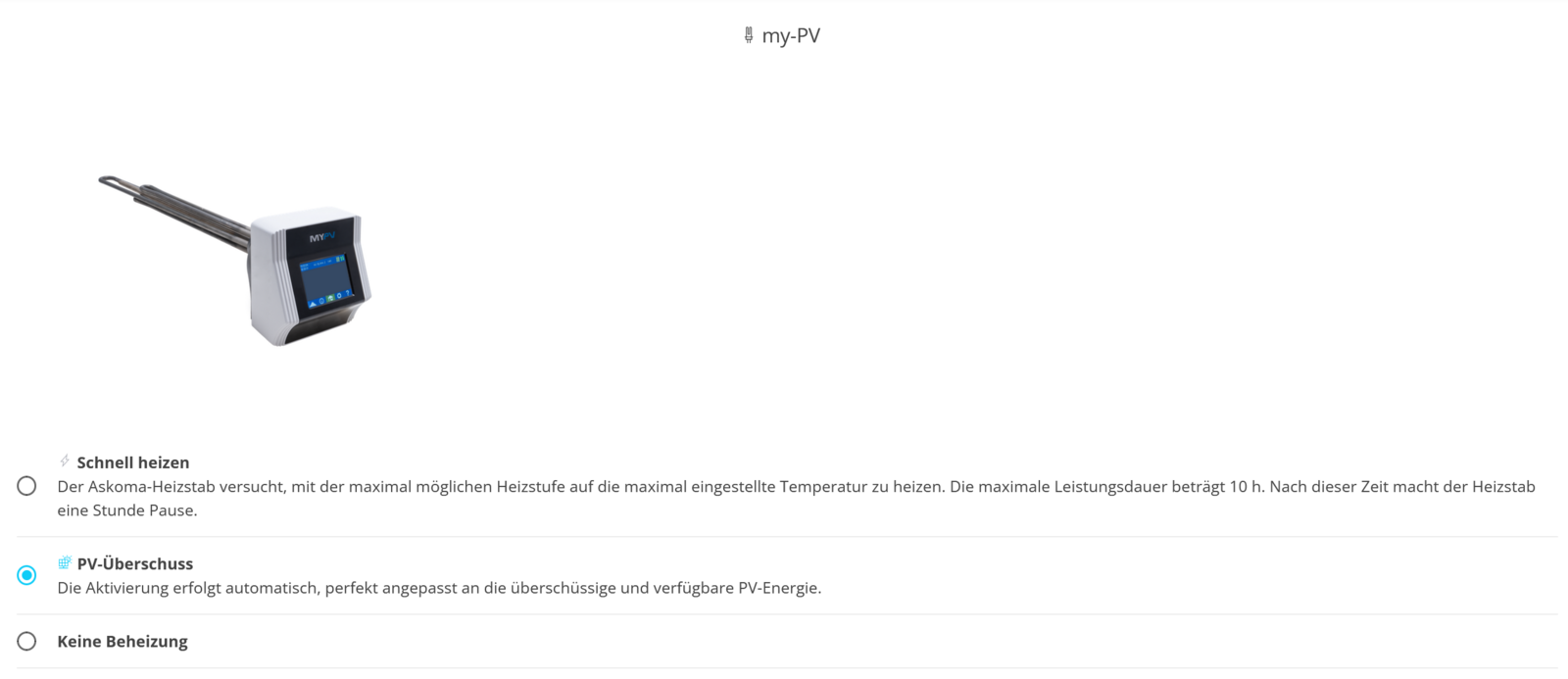

Im Seitenmenü lautet der unterste Punkt Einstellungen. Hier legen Sie den Grundmodus des Heizstabs fest, der außerhalb der per Zeitplan definierten Zeiträume aktiv ist:

AC Elwa base modes

Erläuterung der Grundmodi:

Schnell heizen

Der Heizstab arbeitet mit voller Leistung, um das Wasser so schnell wie möglich zu erwärmen. Diese Einstellung ist z. B. in Verbindung mit dynamischen Stromtarifen bei niedrigen Strompreisen sehr sinnvoll.

PV-Überschuss

In diesem Modus wird mit dem Erzeugungs-Überschuss der PV Anlage geheizt, der ansonsten ins Netz eingespeist würde.

Keine Beheizung

Der Heizstab ist inaktiv.
