Installations- und Konfigurationsanleitung — MENNEKES AMTRON Professional
1. Einleitung
1.1. Rechtliche Bestimmungen
Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der FENECON GmbH. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der FENECON GmbH.
Änderungen und Druckfehler vorbehalten!
1.2. Qualifikation der Elektrofachkraft
Eine qualifizierte Elektrofachkraft ist eine Person, die die notwendige Erfahrung und Ausbildung vorweisen kann:
-
Einrichten, Einschalten, Abschalten, Freischalten, Kurzschließen und Instandsetzen von Stromkreisen und Geräten
-
Standardwartungen und Gebrauch von Schutzgeräten gemäß derzeitiger Sicherheitsstandards
-
Erste Hilfe/Notversorgung
-
Aktueller Kenntnisstand bezüglich lokaler Vorschriften, Normen und Richtlinien
1.3. Verwendete Symbole
Vor dem Lesen des Handbuches sollten Sie sich über die verschiedenen Typen von Sicherheitswarnungen informieren. Sie sollten sich zudem mit der Wichtigkeit der Sicherheitswarnungen vertraut machen.
1.4. Darstellungskonventionen
|
||
|
||
|
||
|
2. Produktbeschreibung
2.1. Lieferumfang
Prüfen Sie, nachdem Sie die Lieferung erhalten haben, ob alle Bestandteile mitgeliefert wurden. Prüfen Sie den Lieferumfang auf Beschädigungen. Sollte etwas fehlen oder beschädigt sein, wenden Sie sich bitte sofort an den Lieferanten. Folgende Komponenten sind in der Lieferung enthalten:
-
Mennekes AMTRON Professional Ladestation
-
Betriebs- und Installationsanleitung — Mennekes AMTRON Professional Ladestation
-
3 x RFID-Karte
-
USB-Kabel
-
Nachrüstset (USB-Ethernet-Adapter)
3. Inbetriebnahme
Zur Installation der Mennekes AMTRON Professional Ladestation folgen Sie bitte den Anweisungen im "Mennekes AMTRON Professional Betriebs- und Installationsanleitung". |
Diese Kurzanleitung bezieht sich auf die originalen Benutzerhandbücher. |
3.1. Ethernet-Anschluss

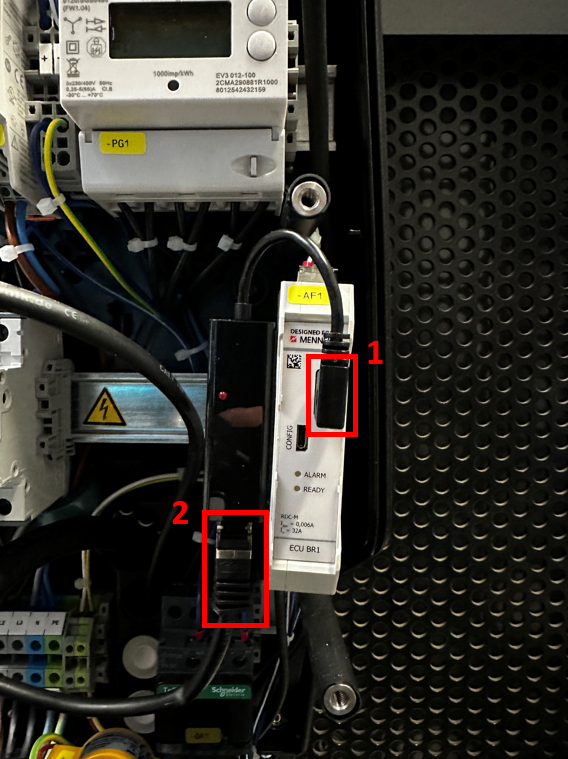

Nach der Installation der Ladestation ist diese über das "Nachrüstset (USB-Ethernet-Adapter)" mit dem Kundennetzwerk zu verbinden. Dazu verbinden Sie das Nachrüstset mit dem USB-Port der ECU (1) mit der Ladestation und das Kundenetzwerk über den Ethernet-Port mit dem Nachrüstset (2).

3.2. Konfiguration
Nach Anschluss an das Kundennetzwerk wird der Wallbox mittels DHCP eine IP-Adresse zugeteilt. Diese IP-Adresse muss im DHCP-Server, z. B. der Fritz!Box, ermittelt werden.
Um die Wallbox über ihre IP-Adresse erreichen zu können, muss sich Ihr Rechner im gleichen Netzwerk befinden. Öffnen Sie einen Internetbrowser und geben Sie die ermittelte IP-Adresse ein.
Beispiel: "http://123.123.123.123"

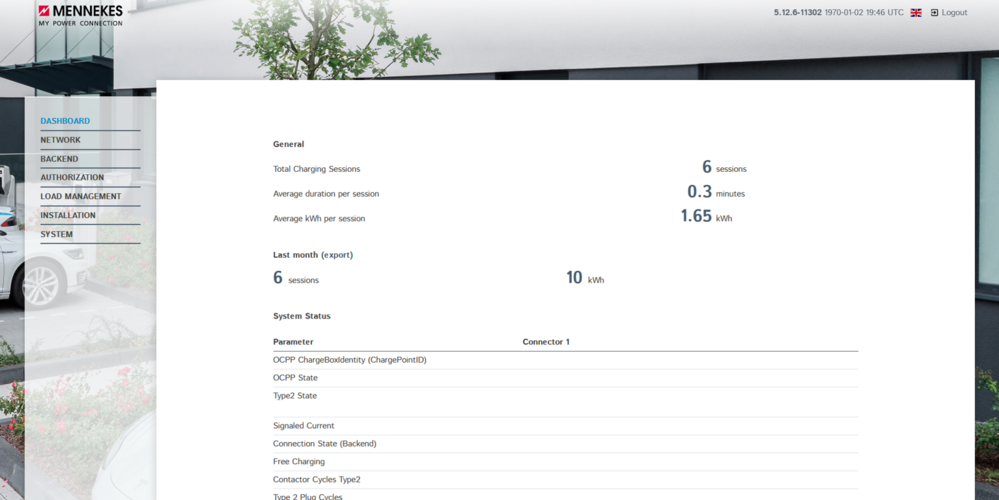

Nach Eingabe Ihrer Anmeldedaten (im Lieferumfang enthalten) öffnet sich eine Website, die wie folgt aussieht:

Über die Weboberfläche können verschiedenste Einstellungen getroffen werden.

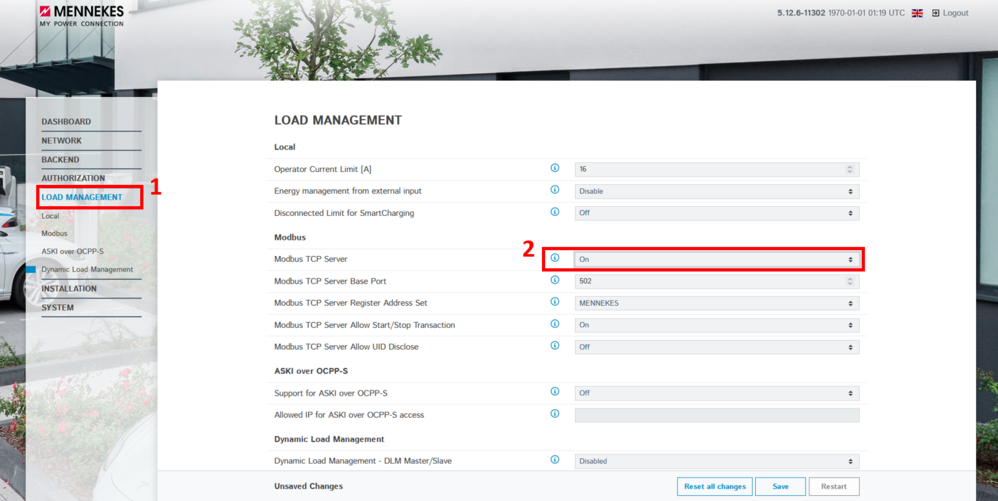

Unter der Schaltfläche "LOAD MANAGEMENT" (1) muss die Einstellung "Modbus TCP Server" (2) auf "On" gestellt werden, um die Kommunikation zwischen der Ladestation und dem FEMS zu ermöglichen.

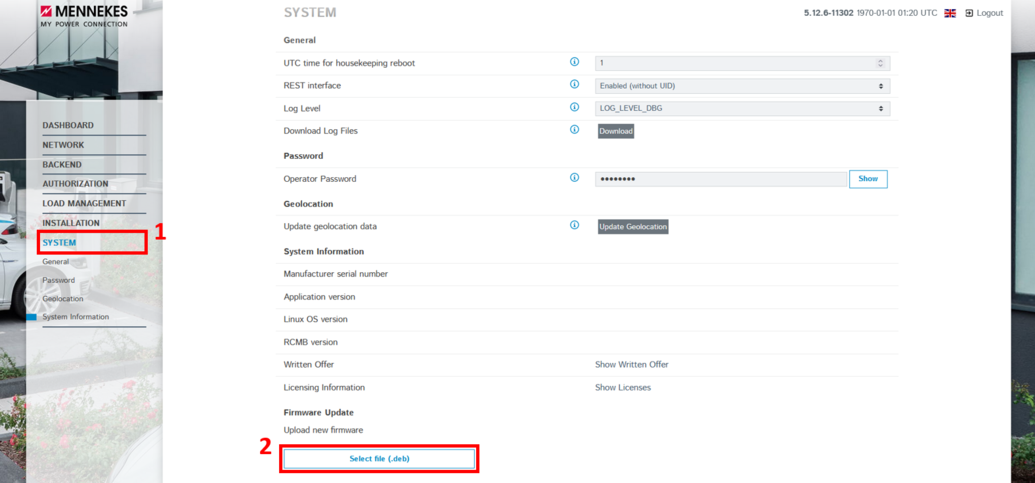

Um sicherzustellen, dass alle neuen Funktionen der Ladestation genutzt werden können, empfehlen wir stets die neueste Firmware zu nutzen. Unter der Schaltfläche "SYSTEM" (1) kann über den Button "Select file" (2) eine Firmware-Update-Datei hochgeladen und installiert werden.
Die Konfiguration ist hiermit abgeschlossen.
