Installations- und Konfigurationsanleitung — Alpitronic Hypercharger

1. Einleitung

Diese Anleitung dient der Konfiguration der folgenden Alpitronic Hypercharger Ladestationen:

1.1. Rechtliche Bestimmungen

Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der FENECON GmbH. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der FENECON GmbH.

Änderungen und Druckfehler vorbehalten!

1.2. Qualifikation der Elektrofachkraft

Eine qualifizierte Elektrofachkraft ist eine Person, die die notwendige Erfahrung und Ausbildung vorweisen kann:

  • Einrichten, Einschalten, Abschalten, Freischalten, Kurzschließen und Instandsetzen von Stromkreisen und Geräten

  • Standardwartungen und Gebrauch von Schutzgeräten gemäß derzeitiger Sicherheitsstandards

  • Erste Hilfe/Notversorgung

  • Aktueller Kenntnisstand bezüglich lokaler Vorschriften, Normen und Richtlinien

1.3. Verwendete Symbole

Vor dem Lesen des Handbuches sollten Sie sich über die verschiedenen Typen von Sicherheitswarnungen informieren. Sie sollten sich zudem mit der Wichtigkeit der Sicherheitswarnungen vertraut machen.

1.4. Darstellungskonventionen

Tabelle 1. Darstellungskonventionen
Dieses Symbol kennzeichnet eine unmittelbar drohende Gefahr. Falls diese Gefahr nicht vermieden wird, kann diese zum Tod oder zu schweren Verletzungen führen.
Dieses Symbol kennzeichnet eine mögliche gefährliche Situation. Falls diese gefährliche Situation nicht vermieden wird, kann dies zu leichten oder mäßigen Verletzungen führen.
Dieses Symbol kennzeichnet eine Warnung. Falls diese Warnung nicht beachtet wird, kann dies zu Beschädigung und/oder Zerstörung der Anlage führen.
Dieses Symbol kennzeichnet einen Hinweis. Das Beachten des Hinweises wird empfohlen.

2. Produktbeschreibung

2.1. Lieferumfang

Prüfen Sie, nachdem Sie die Lieferung erhalten haben, ob alle Bestandteile mitgeliefert wurden. Prüfen Sie den Lieferumfang auf Beschädigungen. Sollte etwas fehlen oder beschädigt sein, wenden Sie sich bitte sofort an den Lieferanten. Folgende Komponenten sind in der Lieferung enthalten:

  • Alpitronic Hypercharger HYC150/HYC300

  • 75 kW bzw. 150 kW mit integriertem 3,5-m/5-m-CCS-Anschlusskabel oder 3,5/5-m-CHAdeMO-Anschlusskabel

  • Betriebs- und Installationsanleitung Hardwareteil/Softwareteil Hypercharger HYC150/HYC300 (75 kW bis 300 kW)

2.2. Voraussetzungen

Für den Einsatz der Ladestation ist erforderlich:

  • FEMS App Alpitronic Hypercharger

Die »FEMS App Alpitronic Hypercharger« ist nicht im Lieferumfang enthalten. Diese muss — falls noch nicht vorhanden — zusätzlich erworben werden.

3. Inbetriebnahme

M002

Zur Installation der Alpitronic Hypercharger 150/300 Ladestation folgen Sie bitte den Anweisungen im "Betriebs- und Installationsanleitung Hardwareteil hypercharger HYC150/HYC300".
Sie finden alle Hypercharger Installationsanleitungen auf dem Dokumentenmanagementsystem von der Alpitronic GmbH — hyperdoc.
Link zur hyperdoc Webseite

Diese Kurzanleitung bezieht sich auf die originalen Benutzerhandbücher.
Sie dient der Elektrofachkraft als Installationshilfe im Bereich der Kommunikationsschnittstellen, ersetzt jedoch nicht das Studieren der Benutzerhandbücher.

4. Konfiguration

4.1. Ethernet-Anschluss

Nach der elektrischen Installation der Ladestation ist diese über die Netzwerkschnittstelle (LAN) XF2 der KF5 CRTL EXT Steuerplatine mit dem Kundennetzwerk zu verbinden.

450
Abbildung 1. Anschluss Netzwerkschnittstelle (LAN) KF5 CRTL EXT

4.2. Zugriff auf Weboberfläche

Das FEMS ist im Standard so konfiguriert, dass es versucht die Ladesäule unter der statischen IP-Adresse192.168.1.100“ zu erreichen.

Um die Ladestation von Ihrem Notebook/PC aus zu erreichen, ist es notwendig, in den Einstellungen des Netzwerkadapters eine statische IP-Adresse im selben Subnetz (z.B. 192.168.1.99) einzurichten.

  1. Verbinden Sie hierzu die KF5-CRTL-EXT-Steuerplatine mit Ihrem Gerät (hier: Notebook) über die RJ45-Buchse XF1, wie unten abgebildet.

450
Abbildung 2. Anschluss KF5-CRTL-EXT-Steuerplatine an Notebook
  1. Öffnen Sie Ihren Webbrowser, um die Weboberfläche aufzurufen. Hierzu geben Sie folgende IP-Adresse ein: 191.168.1.100

Sollten bei Schritt 2. Probleme auftreten, gehen Sie wie folgt vor:

  1. Öffnen Sie unter den Systemeinstellungen Ihres PCs das „Netzwerk- und Freigabecenter“.

  2. Klicken Sie auf LAN-Verbindung.

450
  1. In dem sich neu geöffneten Fenster klicken Sie auf Eigenschaften.

  2. Öffnen Sie im neuen Fenster per Doppelklick den Punkt „Internetprotokoll Version 4 (TCP/IPv4)“ (siehe Grafik).
    Alternativ markieren Sie im offenen Fenster „Internetprotokoll Version 4 (TCP/IPv4)“ und klicken Sie anschließend auf „Eigenschaften“.

450
  1. Wählen Sie im nächsten Fenster den Punkt „Folgende IP-Adresse verwenden“ aus um die IP-Adresse: 192.168.1.99 und die Subnetzmaske: 255.255.255.0 wie im Bild unten einzugeben. Die Einträge zum DNS-Server können freigelassen werden.

450
  1. Bestätigen Sie die Eingaben.

Anschließend kann die Ladestation über die Weboberfläche konfiguriert werden. Tippen Sie hierzu die IP-Adresse der Ladestation (192.168.1.100) in die Adressleiste im Browser ein.

Es erscheint eine Abfrage zur Eingabe von Benutzername und Passwort. Geben Sie hier die Standardwerte ein:

User name: admin

Password: admin123

Anschließend gelangen Sie zur Übersicht der Weboberfläche wie unten abgebildet.

Wir empfehlen, Nutzername und Passwort nach erstmaliger Nutzung zu ändern. Nutzen Sie hierfür die Schaltfläche "Password Configuration"

450
Abbildung 3. Weboberfläche

4.3. Konfiguration Weboberfläche

Relevant für die Konfiguration des Hyperchargers sind grundsätzlich nur die Schaltflächen "GENERAL" (G) und "NETWORK" (N). Alle anderen Einstellungen sollten unverändert bleiben, um die Funktionalität zu gewährleisten.

450
Abbildung 4. Weboberfläche

4.4. Allgemeine Einstellungen (GENERAL)

4.4.1. Leistungseinstellungen

  1. Setzen Sie unter der Schaltfläche "Power" (1) die Einstellung "ModBus Enabled" (2) auf "True", um die Kommunikation zwischen der Ladestation und dem FEMS zu ermöglichen.

450
Abbildung 5. Leistungseinstellungen

Hier können zusätzlich u.a. auch folgende Einstellungen konfiguriert werden:

  • Silent Mode: Bei aktiviertem "Silent Mode" reduziert der Hypercharger die Beladeleistung, um die Lautstärke zu verringern.

  • Grid Fallback Power: Maximale Netzbezugsleistung der Ladestation, sobald die Verbindung zum Lastmanagement unterbrochen wurde.

Wenn Grid Fallback Power konfiguriert wird, muss dies auch in der "OCCP Configuration"-Oberfläche erfolgen.

Diese erreichen Sie über die gleichnamige Schaltfläche, wie unten abgebildet:

450
Abbildung 6. OCCP-Einstellungen

Scrollen Sie hier zu den "Power-Einstellungen", wie in der Abbildung unten zu sehen:

450

Passen Sie die entsprechenden Einträge gemäß den gesetzten Einstellungen unter "Power" an.

  • ConnectorPowerLimit: Max. Beladeleistung pro Ladepunkt, z. B. 50000, 50000 um die max. Beladeleistung beider Ladepunkte auf jeweils 50 kW zu begrenzen.

  • GridFallbackPower: Max. Beladeleistung als Fallback-Wert, sobald die Verbindung zum Lastmanagement unterbrochen ist, z. B. 10000 um die max. Beladeleistung auf 10 kW zu begrenzen.

Zum Zurückkehren zur Übersicht der Weboberfläche benutzen Sie die Schaltfläche "INDEX" (3).

4.4.2. Einstellungen mit Neustart

Rot eingefärbte Eingabefelder (s. Abbildung unten) erfordern immer einen Neustart der Ladestation.

450
Abbildung 7. Beispiel für Einstellungen, die einen Neustart der Ladestation erfordern

Gehen Sie hierzu wie folgt vor:

  1. Speichern Sie die Eingaben über die Schaltfläche "Save Settings".

  2. Kehren Sie über die Schaltfläche "INDEX" zurück zur Übersicht der Weboberfläche.

  3. Klicken Sie auf die Schaltfläche "RESET" wie unten abgebildet.

450
  1. Klicken Sie auf die Schaltfläche "Hard Reset HYC" um die Ladestation neuzustarten, wie in der Abbildung unten zu sehen:

450
  1. Warten Sie, bis die Ladestation neugestartet und wieder erreichbar ist.

  2. Überprüfen Sie, ob die getätigten Einstellungen übernommen wurden.

4.4.3. Software-Update

Um sicherzustellen, dass alle neuesten Funktionen der Ladestation genutzt werden können, empfehlen wir stets die neueste Firmware zu nutzen.

Firmware-Updates können über die Webseite des Herstellers hier bezogen und heruntergeladen werden.

Für das Herunterladen von Firmware Updates wird ein Account benötigt.
Sofern Sie noch über keinen Account verfügen, können Sie via obigen Link einen erstellen.

Speichern Sie die heruntergeladene Firmware auf Ihrem Gerät (z.B. Notebook).

Neue Firmware-Updates können über die Schaltfläche "Software Update" (1) hochgeladen werden.

450
Abbildung 8. Weboberfläche Software-Update

Gehen Sie wie folgt vor:

  1. Reiter Software Update aufrufen

  2. Zuvor heruntergeladene Firmware Datei mit Durchsuchen…​ auswählen

  3. Auf Dateien absenden klicken

Zum Zurückkehren zur Übersicht der Weboberfläche benutzen Sie die Schaltfläche "INDEX" (2).

4.5. Netzwerkeinstellungen (NETWORK)

Ab Werk ist die Ladestation mit der IP-Adresse: 192.168.1.100 vorkonfiguriert, wie in der Grafik unten unter dem Reiter "Ethernet Configuration" dargestellt:

450
Abbildung 9. Netzwerkeinstellungen

Für den Fall, dass mehrere Hypercharger in einem Netzwerk betrieben werden, muss der Punkt "Write the IP Configuration" (2) auf "Automatic (DHCP)" gesetzt werden. Dadurch wird dem Hypercharger eine dynamische IP-Adresse zugeteilt. Diese IP-Adresse muss im DHCP Server, z.B. der Fritz!Box oder über einen Netzwerkscan ermittelt werden. Sie wird später zur Installation der FEMS-App benötigt. Ab jetzt ist die Weboberfläche des Hyperchargers unter der neu vergebenen IP-Adresse erreichbar.

Zum Zurückkehren zur Übersicht der Weboberfläche benutzen Sie die Schaltfläche "INDEX" (3).

Denken Sie daran, die statische Vorgabe nach Abschluss der Konfiguration wieder zu entfernen. Andernfalls ist das Online-Monitoring nicht erreichbar und es können Verbindungsprobleme zum Internet auftreten.

Setzen Sie hierzu die Einstellungen zurück auf „IP-Adresse automatisch beziehen“, wie unten abgebildet:

450

Die Konfiguration ist hiermit abgeschlossen.

5. FEMS App Alpitronic Hypercharger installieren

Im FEMS App Center finden Sie alle installierbaren FEMS Apps — wie die FEMS App Alpitronic Hypercharger.

In dem Benutzerhandbuch FEMS App Center finden Sie eine ausführliche Anleitung zur Bedienung des FEMS App-Center. Des Weiteren wird beschrieben, wie ein Lizenzschlüssel registriert und eingelöst werden kann.

Es gibt zwei Wege, eine App über das FEMS App-Center zu installieren. Nachstehend wird nur auf die Direkte Installation eingegangen, wobei ein Lizenzschlüssel in der FEMS registriert und eingelöst wird.

5.1. Direkte Installation

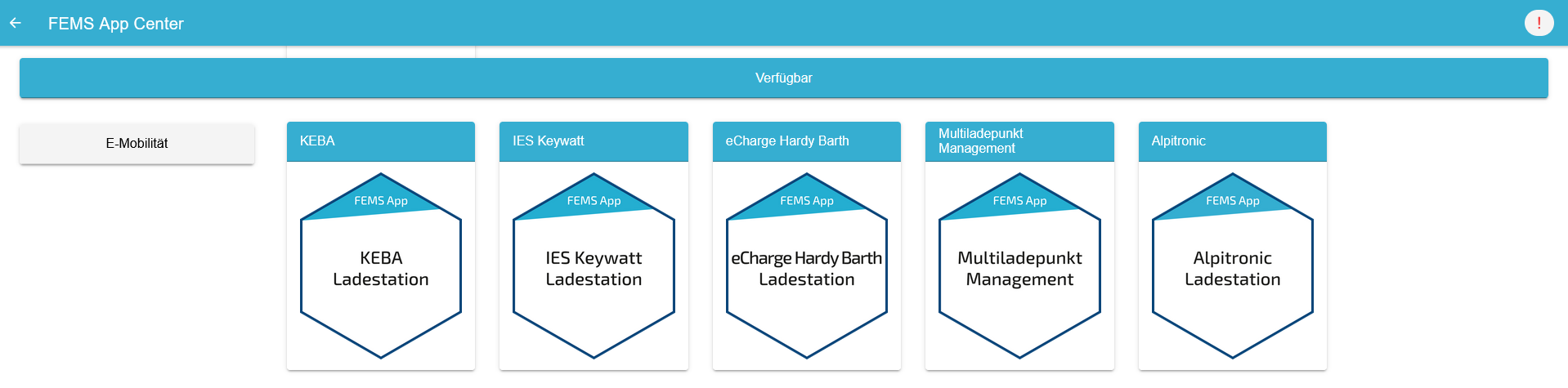

Um die FEMS App Alpitronic Hypercharger direkt zu installieren, gehen Sie in die Übersicht des FEMS App-Centers.

Nur Apps aus der Kategorie "Verfügbar" können installiert werden.
fems app 1
Abbildung 10. App-Installation — Variante 2: Schritt 1

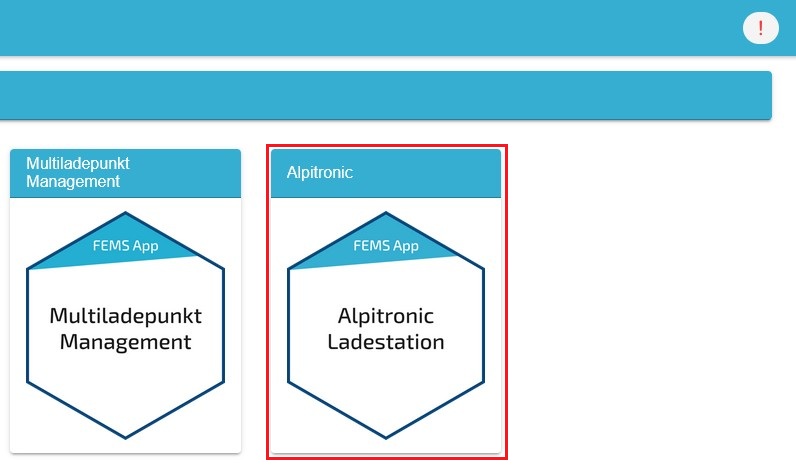

Wählen Sie die FEMS App Alpitronic Hypercharger durch einen Klick aus.

fems app 2
Abbildung 11. App-Installation — Variante 2: Schritt 2

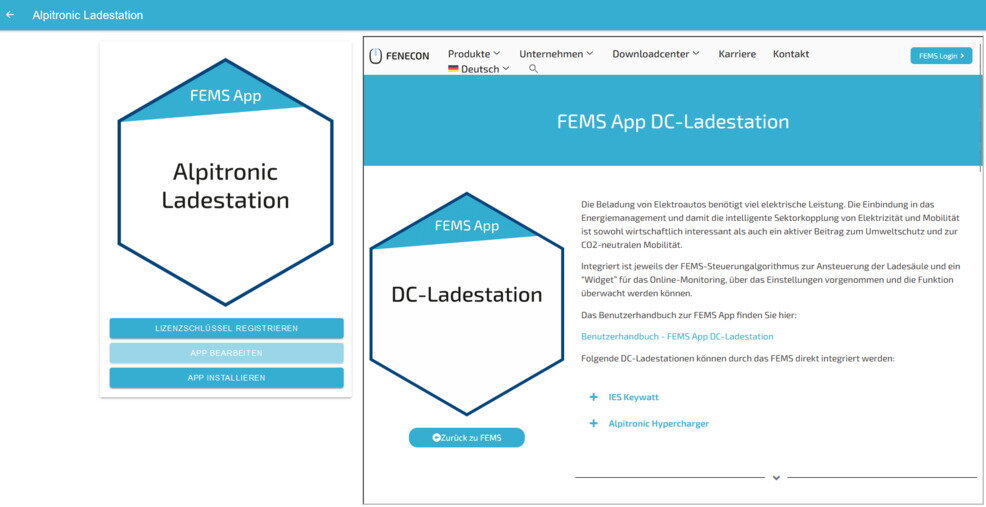

Sie gelangen im Anschluss zur App-Übersicht.

fems app 3
Abbildung 12. App-Installation — Variante 2: Schritt 3

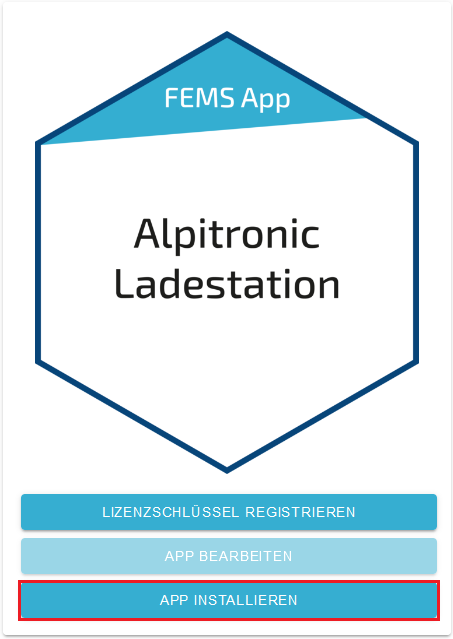

Klicken Sie auf die Schaltfläche "App installieren".

fems app 4
Abbildung 13. App-Installation — Variante 2: Schritt 4

Es erscheint eine Eingabemaske zum Einlösen eines Lizenzschlüssels.


app center install 09
Abbildung 14. App-Installation — Variante 2: Schritt 5

Hier haben Sie zwei Möglichkeiten.

5.1.1. Bereits registrierten Lizenzschlüssel einlösen

Wenn Sie einen bereits registrierten Lizenzschlüssel einlösen wollen, wählen Sie diesen aus (1). Klicken Sie anschließend auf die gleichnamige Schaltfläche, um den gewählten Lizenzschlüssel einzulösen (2).

app center install 10
Abbildung 15. App-Installation — Variante 2: Schritt 5a

5.1.2. Neuen Lizenzschlüssel einlösen

Sofern Sie noch keinen Lizenzschlüssel registriert haben, oder einen neuen Lizenzschlüssel einlösen wollen, geben Sie den 16-stelligen Schlüssel in das entsprechende Feld ein (1) und klicken Sie anschließend auf "Lizenzschlüssel validieren" (2). Der eingegebene Lizenzschlüssel wird anschließend auf Gültigkeit überprüft.

app center key 02
Abbildung 16. App-Installation — Variante 2: Schritt 5b

Wenn der Lizenzschlüssel gültig ist, kann dieser durch Klick auf die gleichnamige Schaltfläche eingelöst werden. Wird der Lizenzschlüssel als ungültig erkannt, überprüfen Sie bitte Ihre Eingabe und versuchen es erneut.

app center key 03
Abbildung 17. Neuen Lizenzschlüssel einlösen: Schritt 6

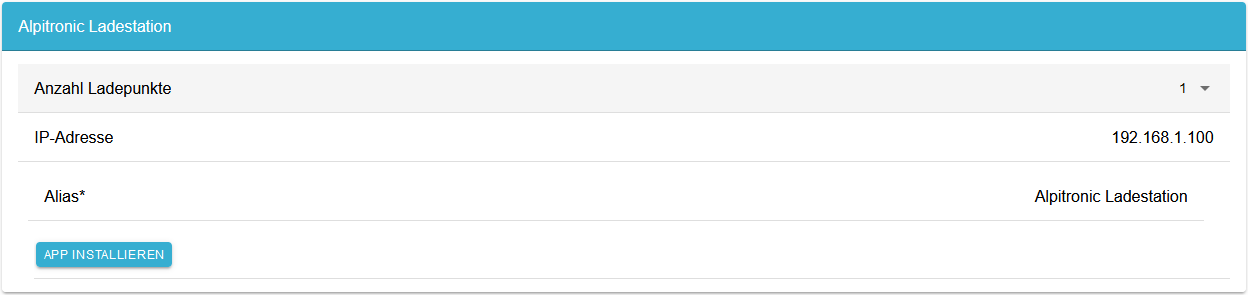

Anschließend gelangen Sie zum Installationsassistenten der FEMS App Alpitronic Hypercharger.

fems app 5
Abbildung 18. App-Installation — Variante 2: Schritt 7

Die Eingabefelder sind teils vorausgefüllt. Tragen Sie dennoch Ihre Daten ein, wenn diese von den Standardwerten abweichen (z. B. IP-Adresse). Ansonsten können die Standardwerte beibehalten werden (z. B. Port, Modbus Unit-ID).

Pflichtfelder sind mit * gekennzeichnet
Überprüfen Sie Ihre Eingaben und stellen Sie sicher, dass diese korrekt sind. Andernfalls wird die jeweilige App nicht ordnungsgemäß funktionieren!

Bitte wählen Sie bei dem Alpitronic Hypercharger HYC150 oder HYC300 bei Anzahl Ladepunkte "2" aus.

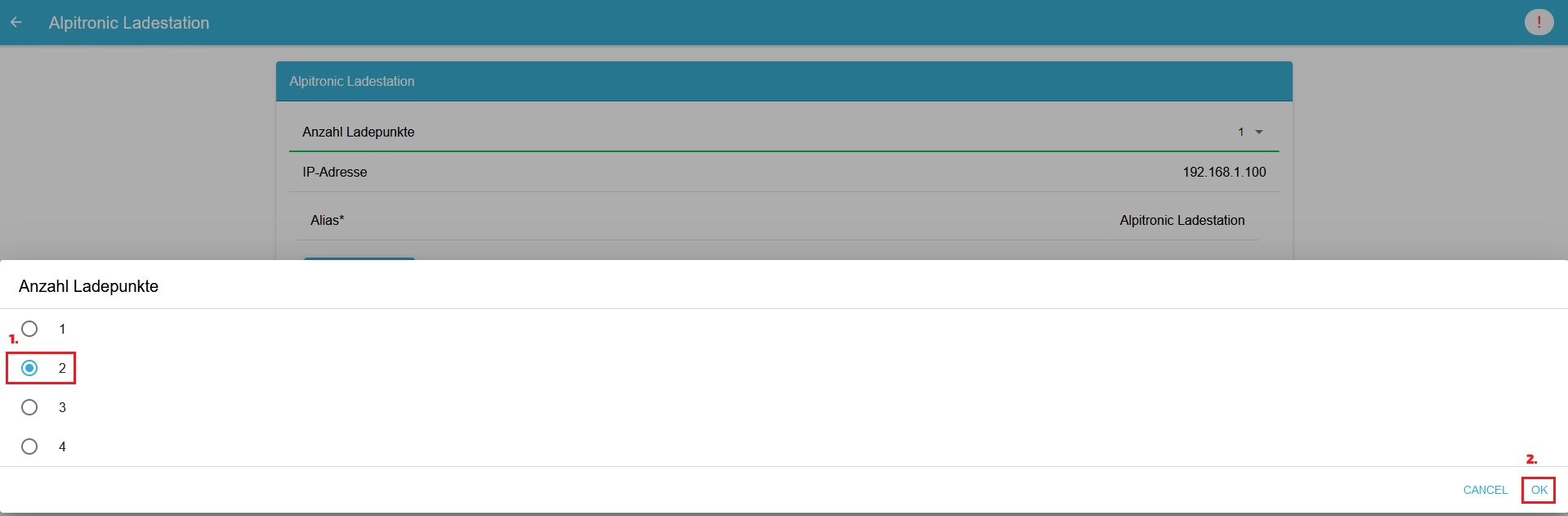

Wählen Sie über das DropDown-Menü die Anzahl an Ladepunkten aus.

fems app 9
Abbildung 19. App-Installation — Variante 2: Schritt 8

Bestätigen Sie mit "OK".

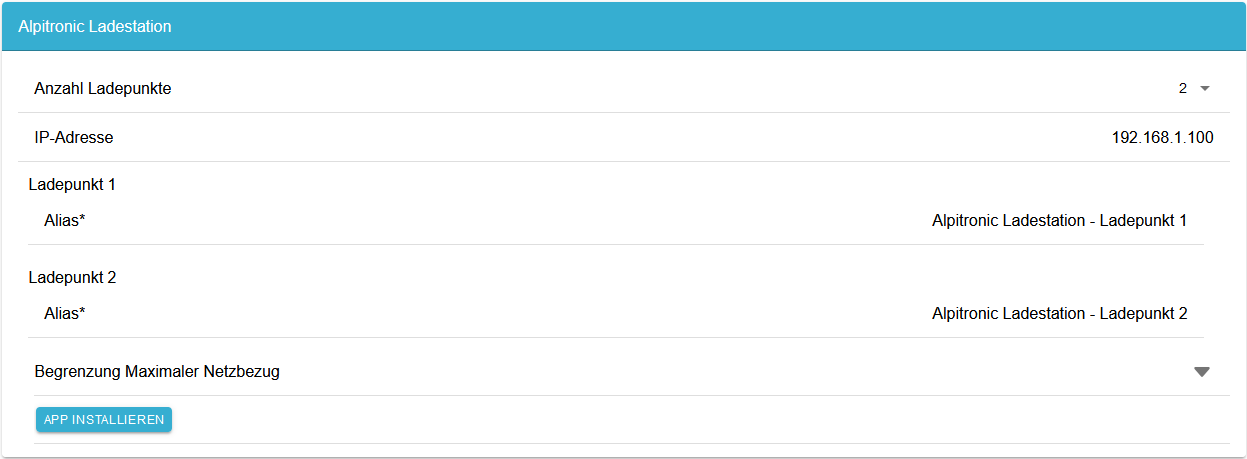

Bitte beachten Sie, dass die IP-Adressen für den rechten und linken Ladepunkt des Alpitronic Hyperchargers HYC150 oder HYC300 getrennt eingegeben werden müssen.

fems app 10
Abbildung 20. App-Installation — Variante 2: Schritt 9

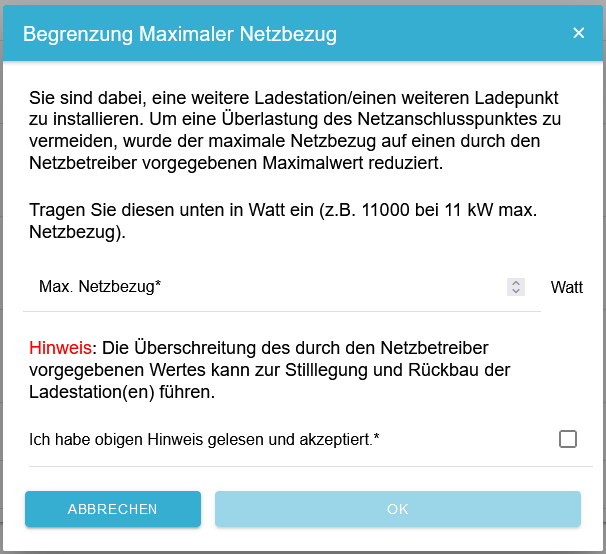

Ab dem zweiten Ladepunkt muss eine Begrenzung des maximalen Netzbezuges in Watt eingestellt werden.

fems app netzbezug
Abbildung 21. App-Installation — Variante 2: Schritt 10

Bitte bestätigen Sie, dass Sie den Hinweis gelesen und den Wert korrekt ausgefüllt haben.

Bestätigen Sie mit "OK".

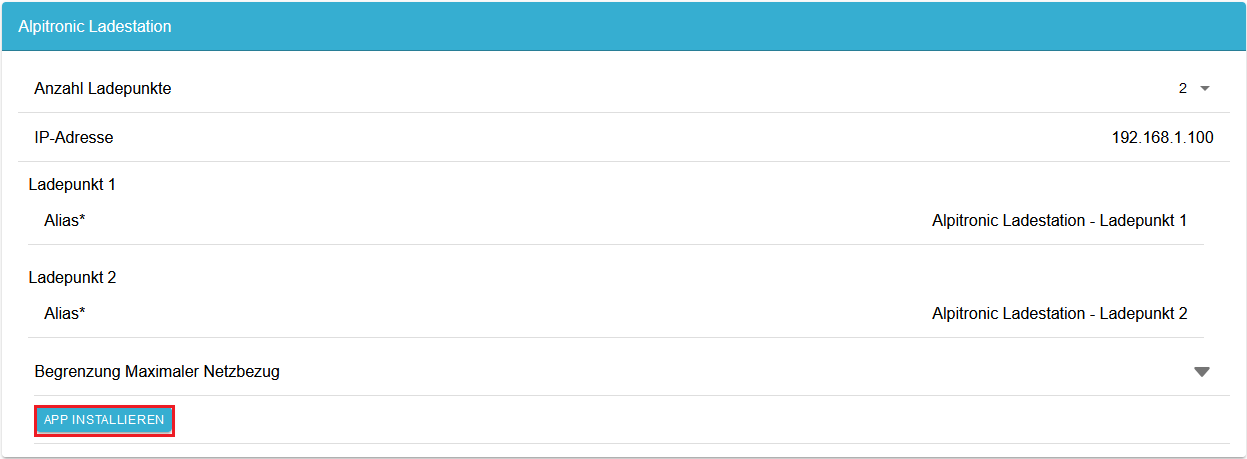

Klicken Sie anschließend auf "App installieren".

fems app 12
Abbildung 22. App-Installation — Variante 2: Schritt 11

Nachdem der Installationsprozess abgeschlossen ist, erscheint die neue App in der Übersicht des FEMS App-Centers in der Kategorie "Installiert".

5.2. FEMS App bearbeiten

Bereits installierte Apps können nachträglich bearbeitet werden, um Konfigurationseinstellungen zu ändern. Wählen Sie hierzu die jeweilige App in der FEMS App-Center Übersicht aus und klicken Sie auf die Schaltfläche "App bearbeiten". Eine detaillierte Anleitung hierzu finden Sie im Benutzerhandbuch FEMS App Center.

Die FEMS App Alpitronic Hypercharger wurde erfolgreich installiert.
