Installations- und Konfigurationsanleitung — MENNEKES AMTRON Charge Control

1. Einleitung

1.1. Rechtliche Bestimmungen

Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der FENECON GmbH. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der FENECON GmbH.

Änderungen und Druckfehler vorbehalten!

1.2. Qualifikation der Elektrofachkraft

Eine qualifizierte Elektrofachkraft ist eine Person, die die notwendige Erfahrung und Ausbildung vorweisen kann:

Einrichten, Einschalten, Abschalten, Freischalten, Kurzschließen und Instandsetzen von Stromkreisen und Geräten
Standardwartungen und Gebrauch von Schutzgeräten gemäß derzeitiger Sicherheitsstandards
Erste Hilfe/Notversorgung
Aktueller Kenntnisstand bezüglich lokaler Vorschriften, Normen und Richtlinien

1.3. Verwendete Symbole

Vor dem Lesen des Handbuches sollten Sie sich über die verschiedenen Typen von Sicherheitswarnungen informieren. Sie sollten sich zudem mit der Wichtigkeit der Sicherheitswarnungen vertraut machen.

1.4. Darstellungskonventionen

Tabelle 1. Darstellungskonventionen

Dieses Symbol kennzeichnet eine unmittelbar drohende Gefahr. Falls diese Gefahr nicht vermieden wird, kann diese zum Tod oder zu schweren Verletzungen führen.

Dieses Symbol kennzeichnet eine mögliche gefährliche Situation. Falls diese gefährliche Situation nicht vermieden wird, kann dies zu leichten oder mäßigen Verletzungen führen.

Dieses Symbol kennzeichnet eine Warnung. Falls diese Warnung nicht beachtet wird, kann dies zu Beschädigung und/oder Zerstörung der Anlage führen.

Dieses Symbol kennzeichnet einen Hinweis. Das Beachten des Hinweises wird empfohlen.

2. Produktbeschreibung

2.1. Lieferumfang

Prüfen Sie, nachdem Sie die Lieferung erhalten haben, ob alle Bestandteile mitgeliefert wurden. Prüfen Sie den Lieferumfang auf Beschädigungen. Sollte etwas fehlen oder beschädigt sein, wenden Sie sich bitte sofort an den Lieferanten. Folgende Komponenten sind in der Lieferung enthalten:

Mennekes AMTRON Charge Control Ladestation
Betriebs- und Installationsanleitung — Mennekes AMTRON Charge Control Ladestation
3 x RFID-Karte
USB-Kabel
Nachrüstset (USB-Ethernet-Adapter)

2.2. Voraussetzungen

Für den Einsatz der Ladestation ist erforderlich:

FEMS App MENNEKES AMTRON Charge Control lesend

Die »FEMS App MENNEKES AMTRON Charge Control lesend« ist nicht im Lieferumfang enthalten. Diese muss — falls noch nicht vorhanden — zusätzlich erworben werden.

3. Inbetriebnahme

Zur Installation der Mennekes AMTRON Charge Control Ladestation folgen Sie bitte den Anweisungen im "Mennekes AMTRON Charge Control Betriebs- und Installationsanleitung".
Installationshandbuch — MENNEKES AMTRON Charge Control

Diese Kurzanleitung bezieht sich auf die originalen Benutzerhandbücher.
Sie dient der Elektrofachkraft als Installationshilfe im Bereich der Kommunikationsschnittstellen, ersetzt jedoch nicht das Studieren der Benutzerhandbücher.

3.1. Ethernet-Anschluss

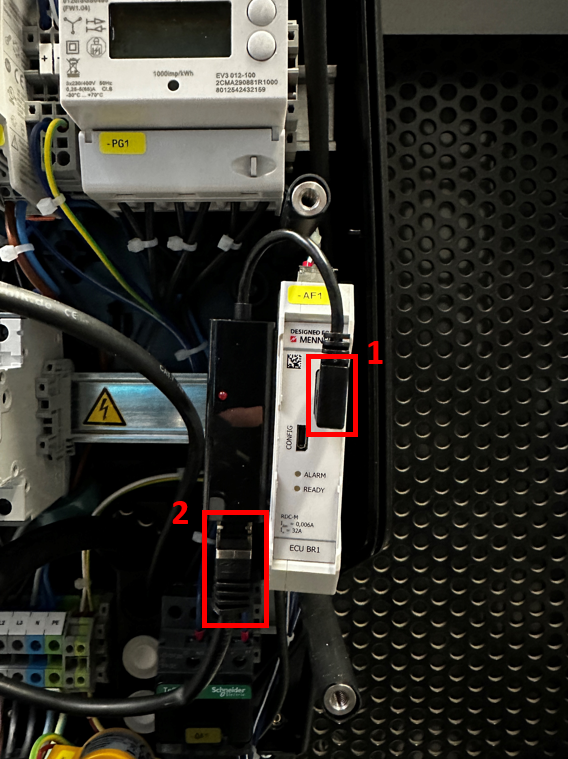

Nach der Installation der Ladestation ist diese über das "Nachrüstset (USB-Ethernet-Adapter)" mit dem Kundennetzwerk zu verbinden. Dazu verbinden Sie das Nachrüstset mit dem USB-Port der ECU (1) und das Kundenetzwerk über den Ethernet-Port mit dem Nachrüstset (2).

Abbildung 1. Nachrüstset zur Ethernet-Verbindung

3.2. Konfiguration

Nach Anschluss an das Kundennetzwerk wird der Wallbox mittels DHCP eine IP-Adresse zugeteilt. Diese IP-Adresse muss im DHCP-Server, z. B. der Fritz!Box, ermittelt werden.

Um die Wallbox über ihre IP-Adresse erreichen zu können, muss sich Ihr Rechner im selben Netzwerk befinden. Öffnen Sie einen Internetbrowser und geben Sie die ermittelte IP-Adresse ein.

Beispiel: http://123.123.123.123

Nach Eingabe Ihrer Anmeldedaten (im Lieferumfang enthalten) öffnet sich eine Website, die wie folgt aussieht:

Abbildung 2. MENNEKES Web-Oberfläche

Über die Weboberfläche können verschiedenste Einstellungen vorgenommen werden.

Abbildung 3. Load-Management

Unter der Schaltfläche "LOAD MANAGEMENT" (1) muss die Einstellung "Modbus TCP Server" (2) auf "On" gestellt werden, um die Kommunikation zwischen der Ladestation und dem FEMS zu ermöglichen.

Abbildung 4. Firmware-Update

Um sicherzustellen, dass alle neuen Funktionen der Ladestation genutzt werden können, empfehlen wir, stets die neueste Firmware zu nutzen. Unter der Schaltfläche "SYSTEM" (1) kann über den Button "Select file" (2) eine Firmware-Update-Datei hochgeladen und installiert werden.

Die Konfiguration ist hiermit abgeschlossen.

4. FEMS App MENNEKES AMTRON Charge Control lesend installieren

Im FEMS App Center finden Sie alle installierbaren FEMS Apps — wie die FEMS App MENNEKES AMTRON Charge Control lesend.

In dem Benutzerhandbuch FEMS App Center finden Sie eine ausführliche Anleitung zur Bedienung des FEMS App Centers. Des Weiteren wird beschrieben, wie ein Lizenzschlüssel registriert und eingelöst werden kann.

Es gibt zwei Wege eine App über das FEMS App Center zu installieren. Nachstehend wird nur auf die Direkte Installation eingegangen, wobei ein Lizenzschlüssel in der FEMS App registriert und eingelöst wird.

4.1. Direkte Installation

Um die FEMS App MENNEKES AMTRON Charge Control lesend direkt zu installieren, gehen Sie in die Übersicht des FEMS App Centers.

Nur Apps aus der Kategorie "Verfügbar" können installiert werden.

Abbildung 5. App-Installation — Variante 2: Schritt 1

Wählen Sie die FEMS App MENNEKES AMTRON Charge Control lesend durch einen Klick aus.

Abbildung 6. App-Installation — Variante 2: Schritt 2

Sie gelangen im Anschluss zur App-Übersicht.

Abbildung 7. App-Installation — Variante 2: Schritt 3

Klicken Sie auf die Schaltfläche "App installieren".

Abbildung 8. App-Installation — Variante 2: Schritt 4

Es erscheint eine Eingabemaske zum Einlösen eines Lizenzschlüssels.

Abbildung 9. App-Installation — Variante 2: Schritt 5

Hier haben Sie zwei Möglichkeiten.

4.1.1. Bereits registrierten Lizenzschlüssel einlösen

Wenn Sie einen bereits registrierten Lizenzschlüssel einlösen wollen, wählen Sie diesen aus (1). Klicken Sie anschließend auf die gleichnamige Schaltfläche, um den gewählten Lizenzschlüssel einzulösen (2).

Abbildung 10. App-Installation — Variante 2: Schritt 5a

4.1.2. Neuen Lizenzschlüssel einlösen

Sofern Sie noch keinen Lizenzschlüssel registriert haben, oder einen neuen Lizenzschlüssel einlösen wollen, geben Sie den 16-stelligen Schlüssel in das entsprechende Feld ein (1) und klicken Sie anschließend auf "Lizenzschlüssel validieren" (2). Der eingegebene Lizenzschlüssel wird anschließend auf Gültigkeit überprüft.

Abbildung 11. App-Installation — Variante 2: Schritt 5b

Wenn der Lizenzschlüssel gültig ist, kann dieser durch Klick auf die gleichnamige Schaltfläche eingelöst werden. Wird der Lizenzschlüssel als ungültig erkannt, überprüfen Sie bitte Ihre Eingabe und versuchen es erneut.

Abbildung 12. Neuen Lizenzschlüssel einlösen: Schritt 6

Anschließend gelangen Sie zum Installationsassistenten der FEMS App MENNEKES AMTRON Charge Control lesend.

Abbildung 13. App-Installation — Variante 2: Schritt 7

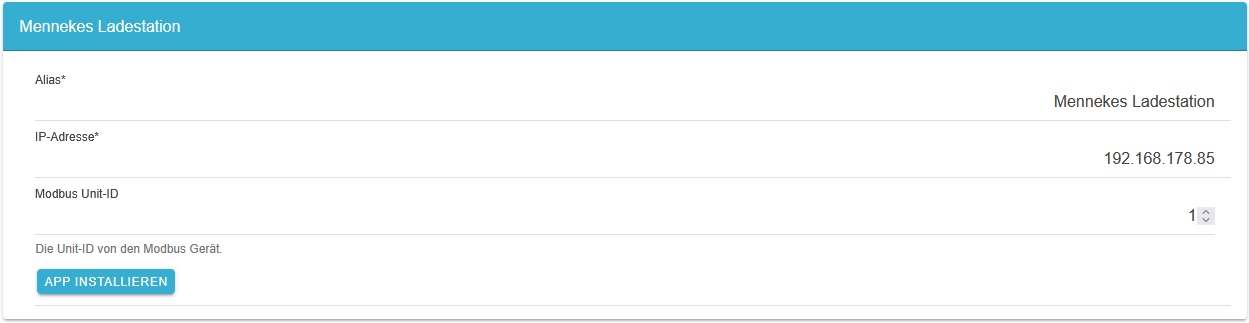

Die Eingabefelder sind teils vorausgefüllt. Tragen Sie dennoch Ihre Daten ein, wenn diese von den Standardwerten abweichen (z. B. IP-Adresse). Ansonsten können die Standardwerte beibehalten werden (z. B. Port, Modbus Unit-ID).

Pflichtfelder sind mit * gekennzeichnet

Überprüfen Sie Ihre Eingaben und stellen Sie sicher, dass diese korrekt sind. Andernfalls wird die jeweilige App nicht ordnungsgemäß funktionieren!

Bitte geben Sie die IP-Adresse und die zuvor eingestellte Bus-ID an.

Wählen Sie über die Pfeiltasten die richtige Bus-ID aus.

Abbildung 14. App-Installation — Variante 2: Schritt 8

Klicken Sie anschließend auf "App installieren".

Abbildung 15. App-Installation — Variante 2: Schritt 9

Nachdem der Installationsprozess abgeschlossen ist, erscheint die neue App in der Übersicht des FEMS App Centers in der Kategorie "Installiert".

4.2. FEMS App bearbeiten

Bereits installierte Apps können nachträglich bearbeitet werden, um Konfigurationseinstellungen zu ändern. Wählen Sie hierzu die jeweilige App in der FEMS App Center Übersicht aus und klicken Sie auf die Schaltfläche "App bearbeiten". Eine detaillierte Anleitung hierzu finden Sie im Benutzerhandbuch FEMS App Center.

Die FEMS App MENNEKES AMTRON Charge Control lesend wurde erfolgreich installiert.
