FENECON Home 10 Montage- und Serviceanleitung

1

Batterie Anschluss zum Wechselrichter (MC4)

2

Ansteuerung weiterer Verbraucher (z.B. Ladesäule; RJ45)

3

Anbindung Kundennetzwerk (LAN) RJ45 (nicht im Lieferumfang enthalten)

4

Kommunikation Wechselrichter, Relaisausgänge; Digitale Eingänge

5

Erdungsanschluss

6

Kommunikationsausgang für Parallelschaltung mehrerer Batterien

7

Spannungsversorgung z. B. NYM-I 3x1,5 mm² (nicht im Lieferumfang enthalten)

1

Batterie Anschluss zum Wechselrichter (MC4)

2

Batterie Anschluss von den beiden anderen Batterietürmen (MC4)

3

Kommunikationseingang für Parallelschaltung mehrerer Batterietürme

4

Erdungsanschluss

5

Kommunikationsausgang für Parallelschaltung mehrerer Batterietürme

1

Batterie Anschluss zur EMS-Box parallel (MC4)

2

Kommunikationseingang für Parallelschaltung mehrerer Batterietürme

3

Erdungsanschluss

Modulanzahl

4S

5S

6S

Nominale Kapazität

8,8 kWh

11,0 kWh

13,2 kWh

Breite inkl. Seitenabdeckung

Tiefe

Höhe (ohne Füße)

924 mm

1055 mm

1186 mm

Gewicht

133,5 kg

160,0 kg

186,5 kg

Nennspannung

179,2 V

224 V

268,8 V

Ausgangsspannungsbereich

156,8~201,6 V

196~252 V

235,2~302,4 V

Modul

7S

8S

9S

10S

Nominale Kapazität

15,4 kWh

17,6 kWh

19,8 kWh

22,0 kWh

Breite inkl. Seitenabdeckung

Tiefe

Höhe (ohne Füße)

131,7 mm

1448 mm

1579 mm

1710 mm

Gewicht

213,0 kg

239,5 kg

266,0 kg

292,5 kg

Nennspannung

313,6 V

358,4 V

403,2 V

448,0 V

Ausgangsspannungsbereich

274,4~352,8 V

313,6~403,2 V

352,8~453,6 V

392~493 V

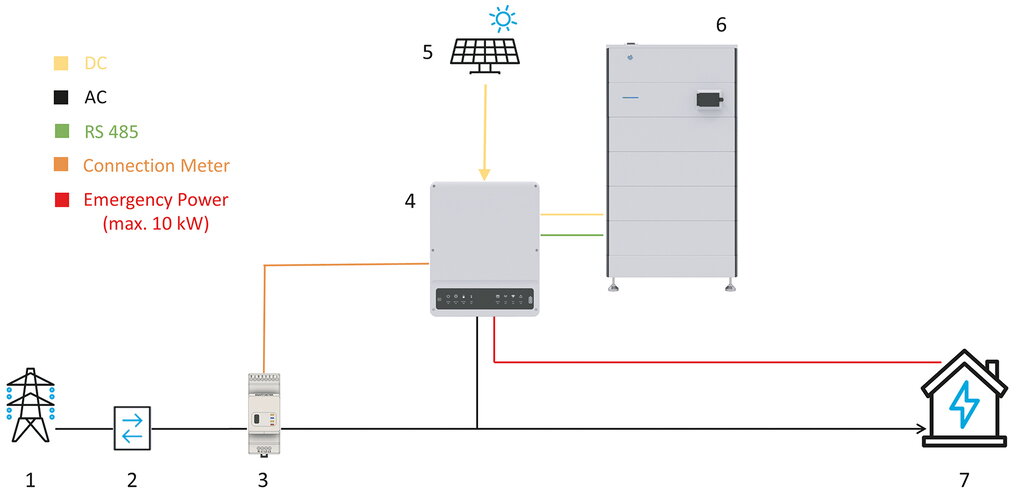

1

Netz

2

2-Richtungszähler

3

Smartmeter

4

Wechselrichter

5

PV-Anlage

6

FENECON Home 10

7

Verbraucher

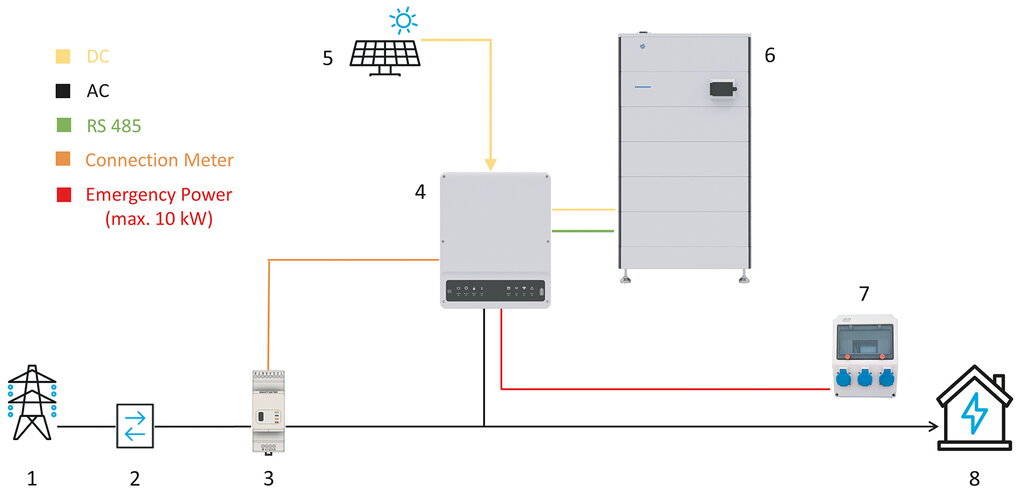

1

Netz

2

2-Richtungszähler

3

Smartmeter

4

Wechselrichter

5

PV-Anlage

6

FENECON Home 10

7

3x Schuko mit RCD Typ B 30 mA und Sicherung

8

Verbraucher

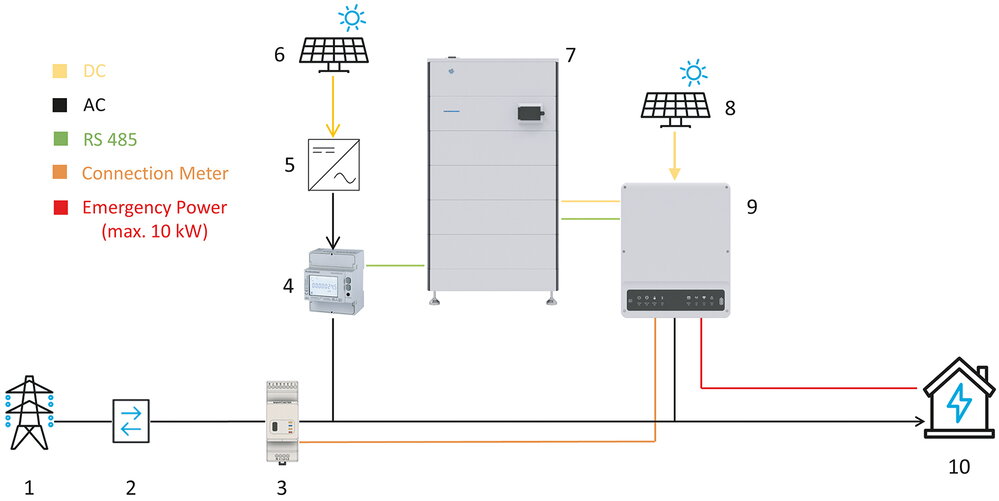

1

Netz

2

2-Richtungszähler

3

Smartmeter

4

3-Phasen-Sensor oder mit PV-Wechselrichter App

5

PV-Wechselrichter

6

Zusätzliche PV-Anlage

7

FENECON Home 10

8

PV-Anlage

9

Wechselrichter

10

Verbraucher

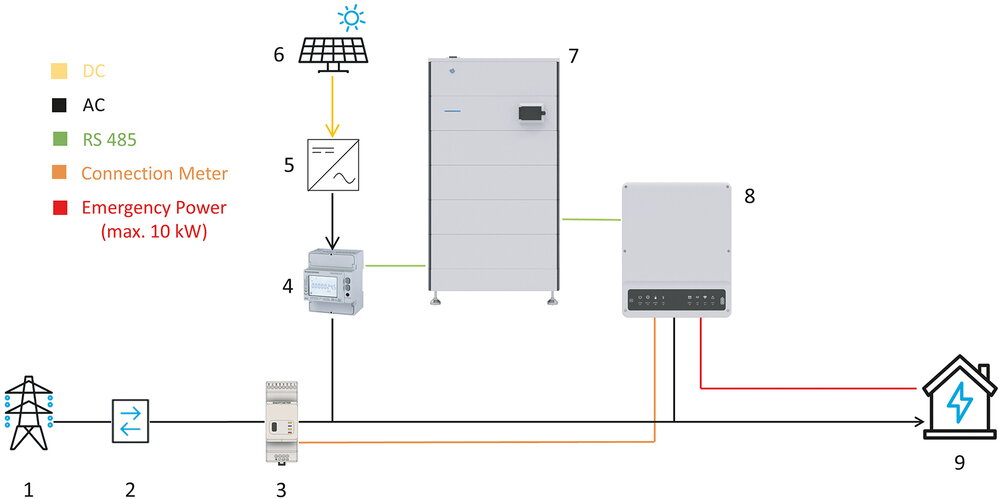

1

Netz

2

2-Richtungszähler

3

Smartmeter

4

3-Phasen-Sensor oder mit PV-Wechselrichter App

5

PV-Wechselrichter

6

PV-Anlage

7

FENECON Home 10

8

Wechselrichter

9

Verbraucher

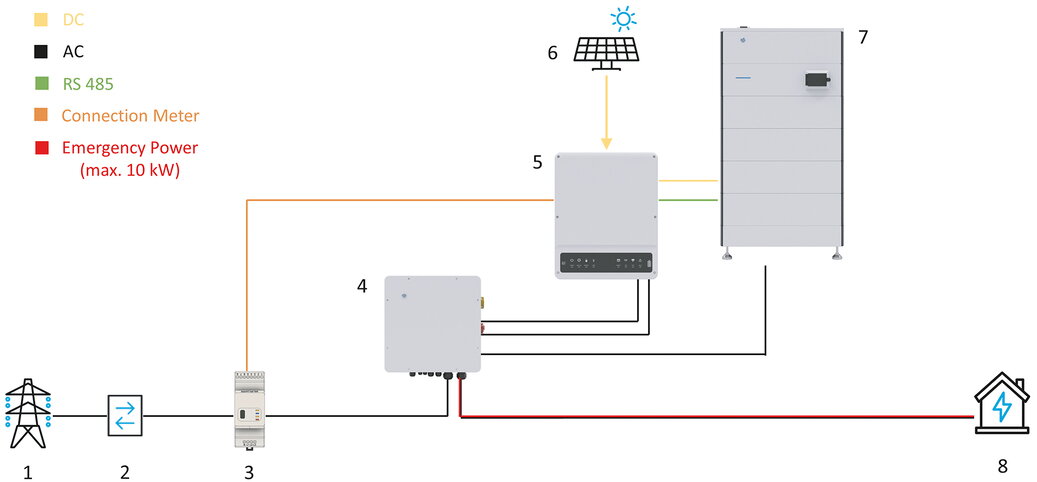

1

Netz

2

2-Richtungszähler

3

Smartmeter

4

Wechselrichter

5

PV-Anlage

6

FENECON Home 10

7

Manueller Notstrom-Umschalter

8

Verbraucher

1

Netz

2

2-Richtungszähler

3

Smartmeter

4

Automatische Verbraucher-Umschaltung (AVU) *

5

Wechselrichter

6

PV-Anlage

7

FENECON Home 10

8

Verbraucher

Box

Parallel-Box

Extension-Box

1

10

1

1

-

-

2

20

1

1

1

-

3

30

1

1

1

1

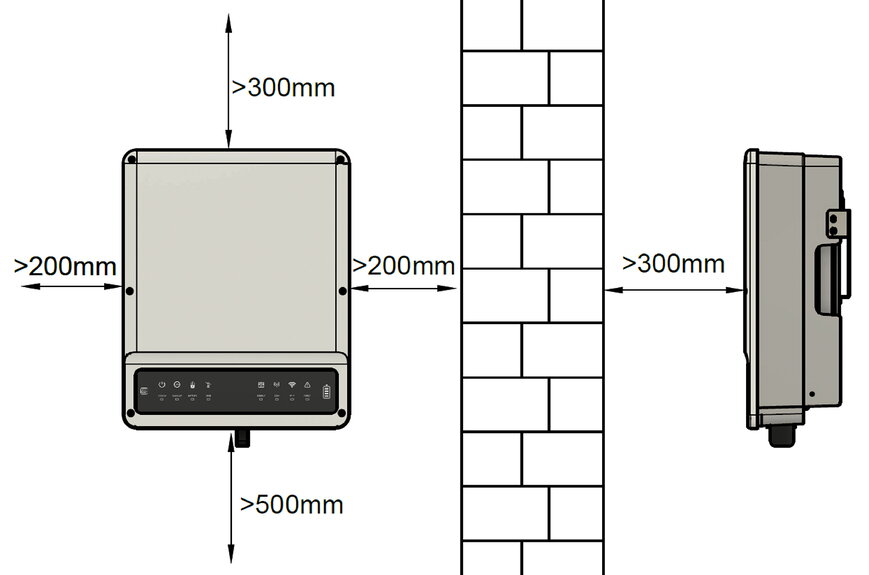

1. Zur Befestigung des Wechselrichters nach den angegebenen Maßen 8 mm Löcher für die beiliegenden Dübel bohren
2. Wenn der Wechselrichter über den Batterieturm installiert werden soll, dann dient folgende Tabelle als Anhaltspunkt für die Bemaßung vom Boden zu den oberen Löchern. Nach oben sollte noch 435 mm Platz zur Decke sein, um die Mindestabstände einzuhalten.
8,8 kWh 1800 mm
11,0 kWh 1930 mm
13,2 kWh 2060 mm
15,4 kWh 2190 mm
17,6 kWh 2320 mm
19,8 kWh 2455 mm
22,0 kWh 2585 mm

3. Die Wandhalterung an der Wand befestigen. Hierfür liegen Dübel und Schrauben bei. Es muss immer die Beschaffenheit der Wand beachtet werden, ob die Dübel verwendet werden können.

4. Den Wechselrichter, mit Hilfe des Bügels an der Rückseite, an die Wandhalterung hängen.
5. Anschließend an der rechten Seite mit Hilfe der Schraube sichern.

1. Der Batterieturm wird stapelbar vor einer Wand auf festem und ebenem Boden installiert.
2. Der Abstand zu Wand muss 45 - 65 mm betragen damit die Wandhalterung korrekt angebracht werden kann.

3. Die Füße mit einem Schraubenschlüssel an den Sockel montieren und den Sockel über die höhenverstellbaren Füße waagerecht ausrichten.
4. Es wird empfohlen, die Füße so weit wie möglich einzuschrauben, dadurch wird die Stabilität erhöht.

5. Den Sockel auf den Füßen am Installationsort aufstellen (gegebenenfalls den Abstand von 45 bis 65 mm zu einer Wand einhalten)

6. Ein FENECON Home 10 - Batteriemodul auf den Sockel aufsetzen und dabei auf die Steckbolzen und Positionslöcher achten.
7. An den Steckverbindungen der Batterie kann eine schwarze Schutzfolie aufgeklebt sein. Falls vorhanden, diesen vor dem Zusammenstecken entfernen.

8. Alle restlichen FENECON Home 10 - Batteriemodule auf die gleiche Weise montieren.

9. Mit den Schrauben M6 die beiden Winkel für die Wandhalterung zusammenbauen.

10. Die Winkel mit den beiliegenden M4-Schrauben an der FENECON Home 10 - BMS-Box anbringen.

11. Die FENECON Home 10 - BMS-Box auf die letzte Batterie aufsetzen.
12. Lochpositionen für die Winkelmontage an der Wand markieren.
13. FENECON Home 10 - BMS-Box vom Turm entfernen, damit die Löcher für die Wandhalterungen gebohrt werden können.
14. Die FENECON Home 10 - BMS-Box wieder auf die letzte Batterie aufsetzen und die beiden Winkel an der Wand befestigen.

15. FENECON Home 10 - EMS-Box aufstecken.

16. Mit den mitgelieferten M4-Schrauben die Befestigungsschienen auf beiden Seiten des Batteriemodul-Stapels befestigen.
17. Mit den Schienen unten links beginnen.

18. Die Seitenblenden des Sockels, der Batteriemodule, der BMS-Box und der EMS-Box einsetzen.

1. Der Wechselrichter muss direkt auf die Potentialausgleichschiene geerdet werden.
2. Es ist mindestens ein 10 mm² Erdungskabel zu verwenden.
3. Hierfür die Erdungsleitung am Wechselrichter unten rechts mit der beiliegenden Schraube befestigen (rot).

4. Der Batterieturm muss direkt auf die Potentialausgleichschiene geerdet werden.
5. Es ist mindestens ein 10 mm² Erdungskabel zu verwenden.
6. Hierfür die Erdungsleitung der EMS-Box am Erdungsbolzen befestigen (rot).

7. Jeder weitere Batterieturm (Parallel-Box oder Extension-Box) muss direkt auf die Potentialausgleichschiene geerdet werden.
8. Es ist mindestens ein 10 mm² Erdungskabel zu verwenden.
9. Hierfür die Erdungsleitung der Parallel oder Extension-Box am Erdungsbolzen befestigen (rot).

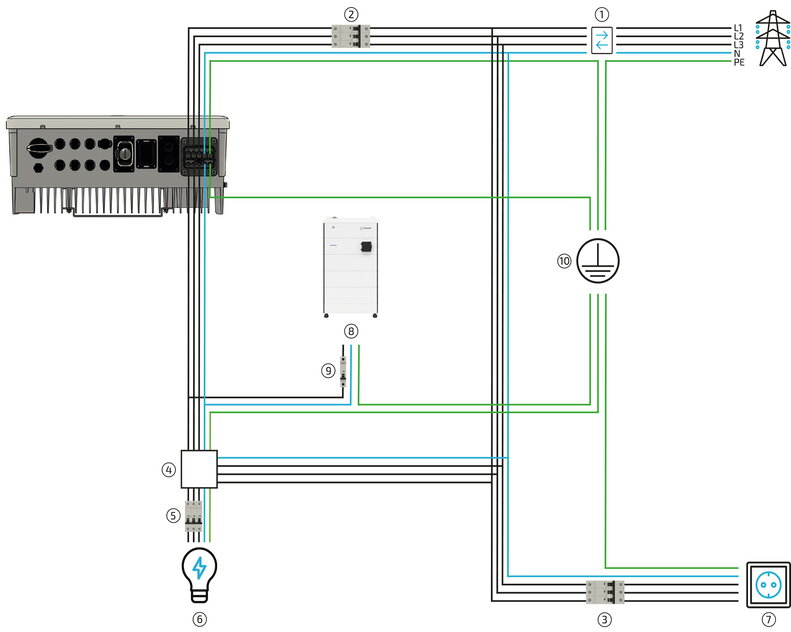

1

2-Richtungszähler von Energieversorger

2

Absicherung des Wechselrichters C25 3-polig *¹

3

Absicherung der Verbraucher (kein Notstrom) mit RCD Typ A und passenden LS-Schaltern

4

Serviceschalter zum Umschalten der Notstromlasten auf das Stromnetz (empfohlen)

5

Verbraucher geschützt durch passende LS-Schalter und RCD Typ B 30 mA *²

6

Verbraucher - notstromversorgt maximal 10 kW / 3,33 kW pro Phase (gilt auch im Normalbetrieb wenn Netz vorhanden!); keine weiteren AC-Erzeuger zulässig

7

Verbraucher nicht notstromversorgt

8

AC-Versorgung der EMS-Box (falls Verbraucher am Notstromabgang angeschlossen sind)

9

Absicherung maximal C6 oder C10 1-polig

10

Potentialausgleichsschiene

1

Notstromverbraucher werden über Wechselrichter notstromversorgt (Normalstellung)

2

Notstromverbraucher sind vom Wechselrichter und Netz getrennt

3

Notstromverbraucher werden vom Netz versorgt

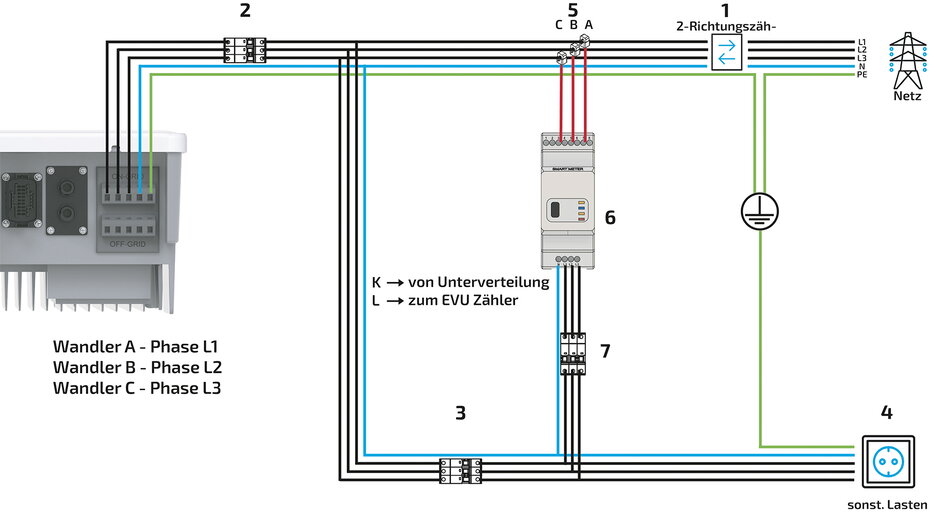

1

2-Richtungszähler von Energieversorger

2

Absicherung des Wechselrichters C25 3-polig*¹

3

Absicherung der Verbraucher (kein Notstrom) mit RCD Typ A und passenden LS-Schaltern

4

Verbraucher nicht notstromversorgt

5

Klappwandler (direkt hinter EVU-Zähler) bereits vormontiert am Energy-Meter

6

Energy-Meter

7

Absicherung des Energy-Meters (empfohlen) B6 3-polig

1.Die Zuleitung des Wechselrichters und die Leitung für den Notstromabgang in die Kabeldurchführung einführen.

2. Die Kabel abisolieren
3. Darauf achten, dass der PE etwas länger als die anderen Adern ist.

Abschnitt

Beschreibung

Maße

Außendurchmesser

13 - 18 mm

Länge entmanteltes Kabel

Länge abisolierter Leiter

Querschnitt Leiter

4 - 6 mm

4. Ggf. die Adern mit passenden Aderendhülsen versehen.

5. Die Kabel an den vorgesehenen Anschlüssen (ON-GRID / OFF-GRID) anschließen.
6. Sicherstellen, dass ein Rechtsdrehfeld angeschlossen ist
7.Sicherstellen, dass Phase L1 am Wechselrichter und am Energy-Meter die gleiche Phase ist, ebenfalls bei den Phasen L2 und L3 darauf achten.

8.Der Wechselrichter muss mit einem LS-Schalter C25 vorgesichert werden.

9. Befestigen der Kabeldurchführung am Wechselrichter.

10.Kontrolle des Anschlussbereiches der Klappwandler.
11.Anschließen der Wandler in der Unterverteilung direkt hinter dem EVU-Zähler.
12.Hierfür die jeweiligen Wandler um die Phasen L1 - L3 klappen und schließen bis der Verschluss hörbar einrastet.
13.Das Kabel zwischen Wandler und Energy-Meter darf nicht gekürzt werden.

14. Spannungsabgriff an den markierten Anschlüssen vom Energy-Meter anschließen.
15. Das Energy-Meter muss je Phase mit einem LS-Schalter B6A vorgesichert werden.
16. Die Klappwandler sind bereits angeschlossen. Sollten bei der Installation die Messsensoren des Smart-Meters, aus Montagegründen abgeschraubt worden sein, so ist auf die richtige Reihenfolge beim Wiederanschließen zu achten.

17. Es wird empfohlen, dass ein Wartungsschalter (z.B. Hager HIM404 oder HIM406) für den Notstromabgang verbaut wird.
18. Bei Wartung oder Ausfall des Wechselrichters kann somit weiterhin die Versorgung der Notstromverbraucher über das Stromnetz sichergestellt werden.

1. Öffnen des Steckers mittels Schraubendreher. Und das Innenteil nach vorne rausziehen.

2. Die Leitung für die Spannungsversorgung einführen.

3. Das Kabel abisolieren.
4. Darauf achten, dass der PE etwas länger als die anderen Adern ist.
5. Ggf. die Adern mit passenden Aderendhülsen versehen.

6. Die Adern an den vorgesehenen Anschlüssen anschließen
7. Die Leitung zugentlasten.
8. Der AC-Anschluss der EMS-Box darf maximal mit einem LS-Schalter C6 oder C10 vorgesichert werden.

9. Den Stecker verschließen.

10. Wenn das System mit Notstrom installiert wird, muss die AC-Spannungsversorgung des Batterieturms zwingend auf der Notstromseite angeschlossen werden.
11. Es ist darauf zu achten, dass auf der Notstromseite die Belastung des Wechselrichters 3,33 kW pro Phase nicht überschreitet. Dies gilt auch für den Netzparallelbetrieb.

1. Das beiliegende 1,5m DC-Kabel für die Verbindung von Batterieturm und Wechselrichter verwenden.
2. Wenn die Länge der DC-Batteriekabel nicht ausreicht, kann ein handelsübliches PV-Kabel mit mindestens 6mm² verwendet werden. Für die Stecker werden ein Satz MC4-Stecker auf der Batterieseite und ein Satz Phoenix Contact Sunclix Stecker auf der Wechselrichterseite benötigt.
3. Die Kabel an der Batterie (BAT OUT) und am Wechselrichter (BAT) anstecken.
4. Jeweils Plus (+) auf Plus (+) und Minus (-) auf Minus (-) stecken.

Die PV-Anlage kann direkt am Wechselrichter an den PV-Eingängen angesteckt werden.

Am Wechselrichter das Kommunikationsmodul anstecken. (Ist im Lieferumfang des Wechselrichters enthalten)

Am Wechselrichter ist das Kommunikationskabel (Netzwerkkabel) für den Energy-Meter bereits angesteckt.
Wenn das vorhandene 5 m Kabel nicht ausreicht, kann es mit einem herkömmlichen Netzwerkkabel auf bis zu 100 m verlängert werden.

1. Am Wechselrichter ist das Kommunikationskabel für die Kommunikation mit der EMS-Box bereits angesteckt.
2. Das andere Ende mit zwei offenen Pins muss in die Klemmen 1 und 2 des Harting Steckers angeschlossen werden.

3. Das Kabel durch die Verschraubung und den Mehrlochgummi in das Harting-Gehäuse einführen.

4. Die weiße Ader auf Klemme 1 anklemmen.
5. Die orange Ader auf Klemme 2 anklemmen.

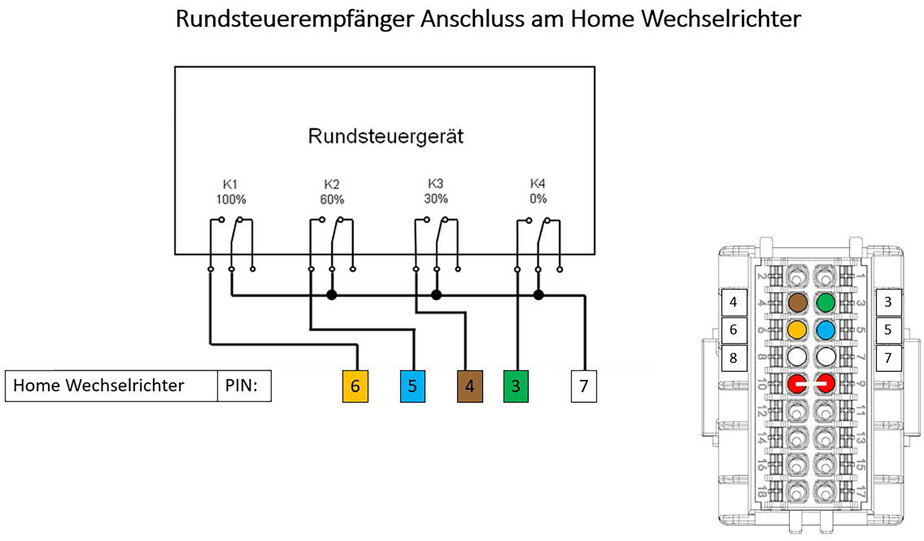

6. Weitere Anschlüsse werden im Kapitel 8 erklärt.

7. Anschließend die Buchse in das Harting-Gehäuse schrauben.
8. Die anderen Öffnungen in der Verschraubung durch die beiliegenden Blindstopfen verschließen.
9. Durch das Anziehen der Verschraubung das Kabel zugentlasten.

10. Anstecken des Harting-Steckers an den Batterieturm.
11. Den Stecker oben und unten durch die Halter verriegeln.

Wenn nur ein Batterieturm installiert wird, muss am Anschluss PARALLEL OUT die Endbrücke (im Lieferumfang enthalten) eingesteckt und durch Drehen der Unterseite verriegelt werden.

1. Für die Abdichtung der Netzwerkanschlüsse ist das Kabel in den Stecker einzuführen und zu verschrauben. Es wird nur die Gummidichtung und die Verschraubung benötigt.

2. Es ist darauf zu achten, dass der Netzwerkstecker vorne ca. 3 mm über den Bajonettverschluss ragt.
3. Beispielhaft kann die Endbrücke der Batterie als Referenz für die Position des Netzwersteckers dienen.

4. Für die Internetverbindung und für die Konfiguration des Speichersystms, das Netzwerkkabel mit dem LAN-Port der Batterie (gelb), und das andere Ende des Kabels mit dem Netzwerk des Kunden verbinden.

Optional kann ein Netzwerkgehäuse mit Blindstopfen (im Lieferumfang enthalten) als Abdeckung für den Internal Anschluss benutzt werden.
Das Netzwerkgehäuse und der Blindstopfen müssen zuvor montiert werden.

Hierfür wiederholen Sie die Schritte aus Kapitel 6.2.4. Bei Schritt 11 stecken Sie anstatt der FENECON Home 10 - EMS-Box die FENECON Home 10 - Parallel-Box auf.

Hierfür wiederholen Sie die Schritte aus Kapitel 6.2.4. Bei Schritt 11 stecken Sie anstatt der FENECON Home 10 - EMS-Box die FENECON Home 10 - Extension-Box auf.

1. Das beiliegende 1,5m DC-Kabel für die Verbindung vom zweiten Batterieturm zum Wechselrichter verwenden.
2. Wenn die Länge der DC-Batteriekabel nicht ausreicht, kann ein handelsübliches PV-Kabel mit mindestens 6mm² verwendet werden. Für die Stecker werden ein Satz MC4-Stecker auf der Batterieseite und ein Satz Phoenix Contact Sunclix Stecker auf der Wechselrichterseite benötigt.
3. Die Kabel am zweiten Batterieturm (BAT OUT) mit der FENECON Home 10 Parallel-Box und dem Wechselrichter (BAT) verbinden. (rot)
4. Jeweils Plus (+) auf Plus (+) und Minus (-) auf Minus (-) stecken.

5. Die beiden Batterietürme werden untereinander mit dem in der Parallel-Box beiliegenden Kabelsatz verbunden.
6. Hierfür die beiden Kabel an der ersten Batterie (BAT OUT) und an der zweiten Batterie (BAT IN) (gelb) anstecken.

1. Das beiliegende 1,5m DC-Kabel für die Verbindung von Batterieturm und Wechselrichter verwenden.
2. Wenn die Länge der DC-Batteriekabel nicht ausreicht, kann ein handelsübliches PV-Kabel mit mindestens 6mm² verwendet werden. Für die Stecker werden ein Satz MC4-Stecker auf der Batterieseite und ein Satz Phoenix Contact Sunclix Stecker auf der Wechselrichterseite benötigt.
3. Die Kabel am zweiten Batterieturm (BAT OUT) mit der FENECON Home 10 Parallel-Box und dem Wechselrichter (BAT) verbinden. (rot)
4. Jeweils Plus (+) auf Plus (+) und Minus (-) auf Minus (-) Stecken.

5. Die drei Batterietürme werden untereinander mit den in der Parallel-Box und der Extension-Box beiliegenden Kabelsätzen verbunden.
6. Hierfür die beiden Kabel an der ersten Batterie (BAT OUT) und an der zweiten Batterie (BAT IN) (gelb) anstecken.
7. Und die beiden anderen Kabel an der dritten Batterie (BAT OUT) und an der zweiten Batterie (BAT IN) (grün) anstecken.

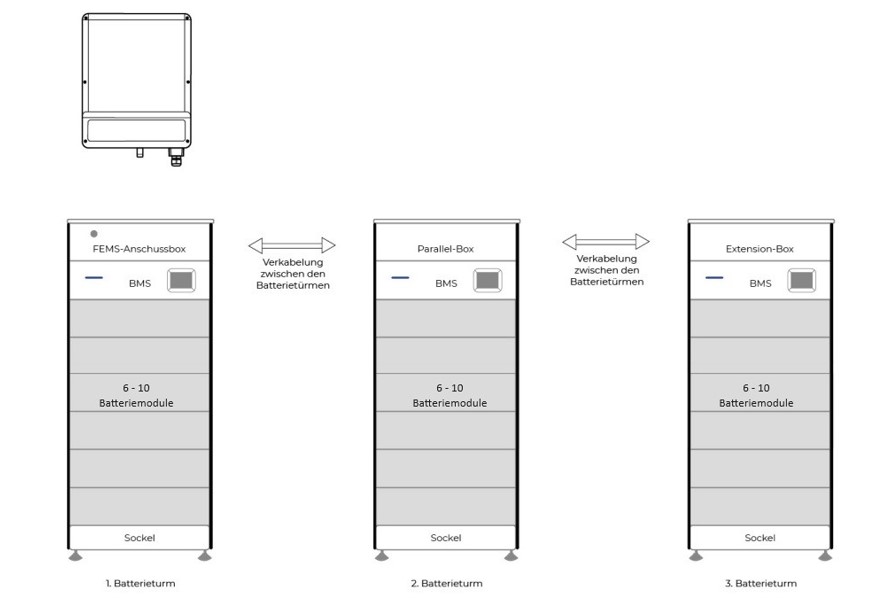

1. Wenn zwei Batterietürme betrieben werden, dann muss zwischen den beiden Türmen das beiliegende Netzwerkkabel zwischen Turm 1 PARALLEL OUT und Turm 2 PARALLEL IN gesteckt und verriegelt werden.
2. Am zweiten Turm muss die Endbrücke auf PARALLEL OUT gesteckt werden.

1. Wenn drei Batterietürme betrieben werden, dann müssen zwischen den drei Türmen die beiliegenden Netzwerkkabel zwischen Turm 1 PARALLEL OUT und Turm 2 PARALLEL IN und zwischen Turm 2 PARALLEL OUT und Turm 3 PARALLEL IN gesteckt und verrigelt werden.
2. Bei drei Türmen wird die Endbrücke nicht benötigt.

1. Einsichern der EMS-Box (Unterverteilung, oder Steckdose)
2. Einsichern des Wechselrichters. (Unterverteilung, Netz- und Notstromseite)
3. Falls vorhanden die PV-Anlage mit dem DC-Schalter am Wechselrichter zuschalten. (Unterseite Wechselrichter)

4. Einsichern des Batterieturms (Front Batterieturm)
5. Wenn mehrere Batterietürme vorhanden sind, müssen alle Türme eingesichert werden

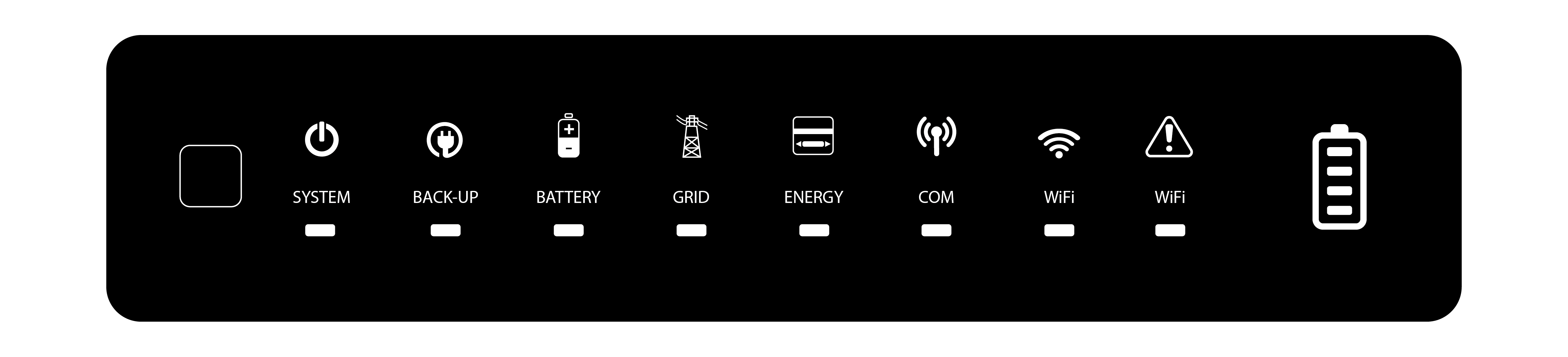

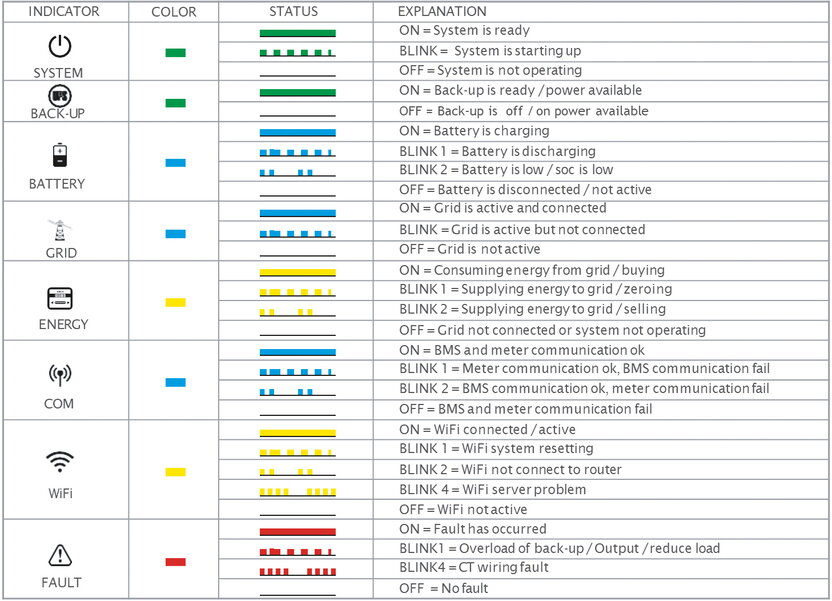

6. Wenn am Wechselrichter die grüne LED bei Back-Up leuchtet, kann die Taste an der EMS-Box für ca. 5 Sekunden gedrückt werden.
7. Dies ist nur relevant, wenn die AC-Versorgung der Batterie am Notstromabgang angeschlossen ist.

8. Wenn der LED-Balken zu blinken beginnt kann der Taster losgelassen werden.

1. Aussichern des Batterieturms (Front Batterieturm)
2. Wenn mehrere Batterietürme vorhanden sind, dann müssen alle Türme ausgesichert werden.

3. Falls vorhanden die PV-Anlage mit dem DC-Schalter am Wechselrichter ausschalten.
4. Aussichern des Wechselrichters. (Unterverteilung, Netz- und Notstromseite).
5. Aussichern der EMS-Box (Unterverteilung, oder Steckdose)

6. Erst wenn alle LEDs am Wechselrichter und an der Batterie nicht mehr leuchten, ist das System komplett abgeschaltet. Dies kann ca. 30 Sekunden dauern.
7. Der Wechselrichter bleibt an, wenn eine der drei Energiequellen nicht abgeschaltet wird.

Systemzustand: Alles in Ordnung

Systemzustand: Warnung (Warning)

Systemzustand: Fehler (Fault)

Eine detaillierte Übersicht über eine vorhandene Warnung oder einen Fehler erhalten Sie, wenn Sie auf das Ausrufezeichen in der rechten oberen Ecke klicken.

Über die Scroll-Leiste kann der Ursprung der Warnung oder des Fehlers genauer untersucht werden.
In diesem Beispiel liegt der Fehler bei dem eingesetzten Controller.

Durch Klicken auf das Symbol (Pfeil nach unten) wird je nach Fehler eine genauere Fehlerbeschreibung angezeigt.

Unter Umständen kann es passieren, dass das FEMS nicht erreichbar ist und nebenstehende Fehlermeldung erscheint.

Speicher Status

Speicher Information

Unterspannung
