FEMS App Erzeugungs- und Verbrauchszähler

1. Einleitung

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank, dass Sie sich für die »FEMS App Erzeugungs- und Verbrauchszähler« entschieden haben. Gerne können Sie uns Ihre Anregungen mitteilen, damit wir die Qualität unserer Produkte noch weiter verbessern können.

2. Voraussetzungen und Kompatibilität

Für den Einsatz der »FEMS App Erzeugungs- und Verbrauchszähler« ist ein vom FEMS unterstützter Zähler notwendig.

Geräte folgender Hersteller werden aktuell unterstützt:

Tabelle 1. Kompatibilität FEMS ⇔ Zähler
Carlo Gavazzi	EM330 EM340
Eastron (→ zur Konfigurationsanleitung)	SDM630 MODBUS-MID SDM72D-M
Janitza (→ zur Konfigurationsanleitung)	Netzanalysator UMG 96RM-E Netzanalysator UMG 604-PRO Netzqualitätsanalysator UMG 511 Netzqualitätsanalysator UMG 512-PRO Netzanalysator UMG 96-PA-MID+
KDK	2PU CT (→ zur Installations- und Konfigurationsanleitung)
PQ Plus (→ zur Konfigurationsanleitung)	UMD 96EL UMD 97EL UMD 97E UMD 96S UMD 97CBM
Shelly (Hutschiene) (→ zur Konfigurationsanleitung) Shelly Pro 1PM Shelly Pro 2PM Shelly Pro 4PM Shelly Pro 3EM-400 Shelly Pro 3EM 3CT-63 Shelly Pro 3EM-63W Gen3 Shelly Pro 3EM-63T Gen3	Shelly (Plug) (→ zur Konfigurationsanleitung "Shelly DIY") Shelly Plug S Gen3 Shelly Outdoor Plug S Gen3 Shelly Plus Plug S
SOCOMEC	COUNTIS E14 COUNTIS E23 (→ zur Installations- und Konfigurationsanleitung) COUNTIS E24 (→ zur Installations- und Konfigurationsanleitung) COUNTIS E44 DIRIS A-10 (→ zur Installations- und Konfigurationsanleitung*) DIRIS A-14 DIRIS B-30
	*Frühere Modelle

3. Installation der App

Mit der Bestellung der »FEMS App Erzeugungs- und Verbrauchszähler« haben Sie einen 16-stelligen Lizenzschlüssel erhalten. Mittels diesem Lizenzschlüssel können Sie die App eigenständig im FEMS App Center einlösen.

Eine Anleitung zur Vorgehensweise finden Sie hier.

4. FEMS App Erzeugungs- und Verbrauchszähler

Die Einbindung von elektrischen Erzeugern, Verbrauchern, PV-Wechselrichter und des Netzanschlusszählers durch einen zusätzlichen Zähler erlaubt die Integration jener Komponenten in das Energiemanagement und das Online-Monitoring.

Mit der »FEMS App Erzeugungs- und Verbrauchszähler« können Sie einen Zähler als Erzeugungs-, oder Verbrauchszähler einbinden.

Sobald die App auf Ihrem System aktiviert wurde, sehen Sie je nach Verwendung des Zählers unterschiedliche Widgets in Ihrem Monitoring:

4.1. Verwendung als Erzeugungszähler

Wurde der Zähler zur Erfassung eines AC-Erzeugers (z. B. PV-Wechselrichter) eingebunden, sehen Sie folgendes Widget:

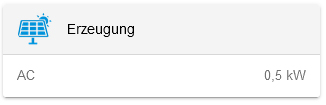

Abbildung 1. Widget

Mit einem Klick auf das Widget öffnet sich die Detailansicht der App:

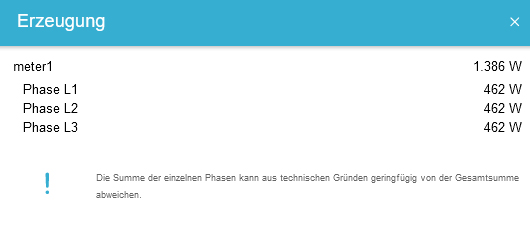

Abbildung 2. Detailansicht

Hier wird auch die Leistung per Phase angezeigt.

Die Summe der einzelnen Phasen kann aus technischen Gründen geringfügig von der Gesamtsumme abweichen.

Über den Reiter "Historie" im Online-Monitoring können Sie die Erzeugung über die Zeit einsehen:

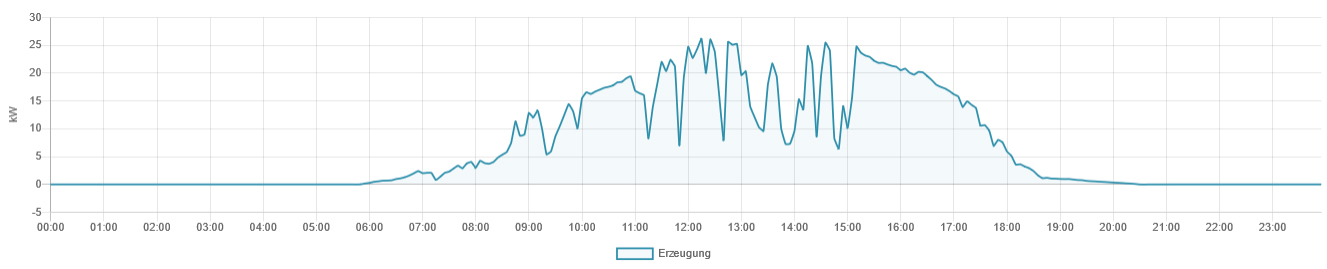

Abbildung 3. Historie

Über die Schaltfläche links oben können Sie die Ansicht der Erzeugung per Phase aktivieren:

Abbildung 4. Aktivierung der Ansicht für Erzeugung per Phase

Anschließend wird die Erzeugung über die Zeit per Phase angezeigt

Abbildung 5. Historie per Phase

4.2. Verwendung als Verbrauchszähler

Bei Verwendung als Verbrauchszähler sehen Sie folgendes Widget:

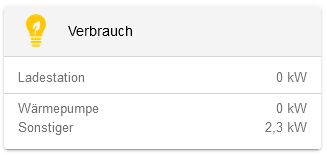

Abbildung 6. Verwendung als Verbrauchszähler

In dem Beispiel oben wurde ein Zähler als Verbrauchszähler für die Wärmepumpe verwendet.

Mit einem Klick auf das Widget öffnet sich die Detailansicht der App:

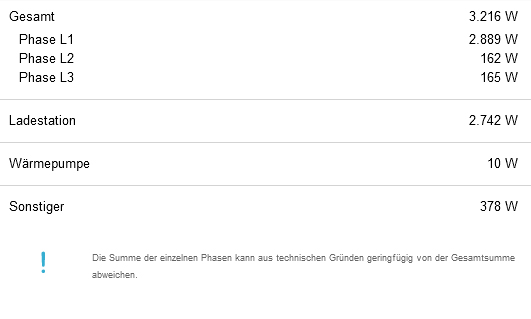

Abbildung 7. Detailansicht Verbrauchszähler

Beim Gesamtverbrauch handelt es sich - anders als bei Ladestation und Wärmepumpe - um einen errechneten, nicht direkt gemessenen Verbrauch.

Über den Reiter "Historie" im Online-Monitoring können Sie den jeweiligen Verbrauch des Geräts über die Zeit einsehen:

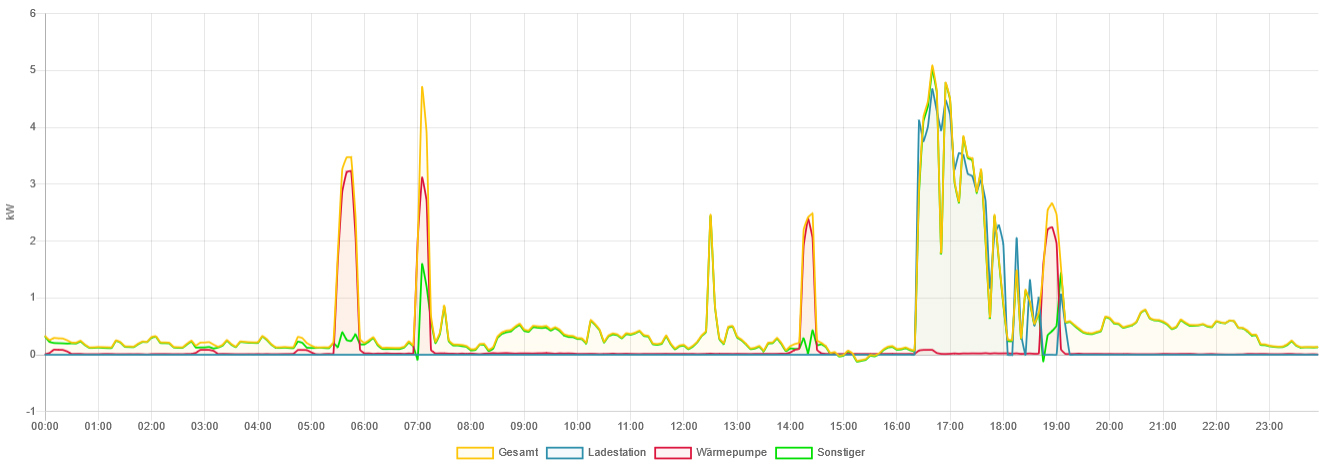

Abbildung 8. Historie Verbrauchszähler

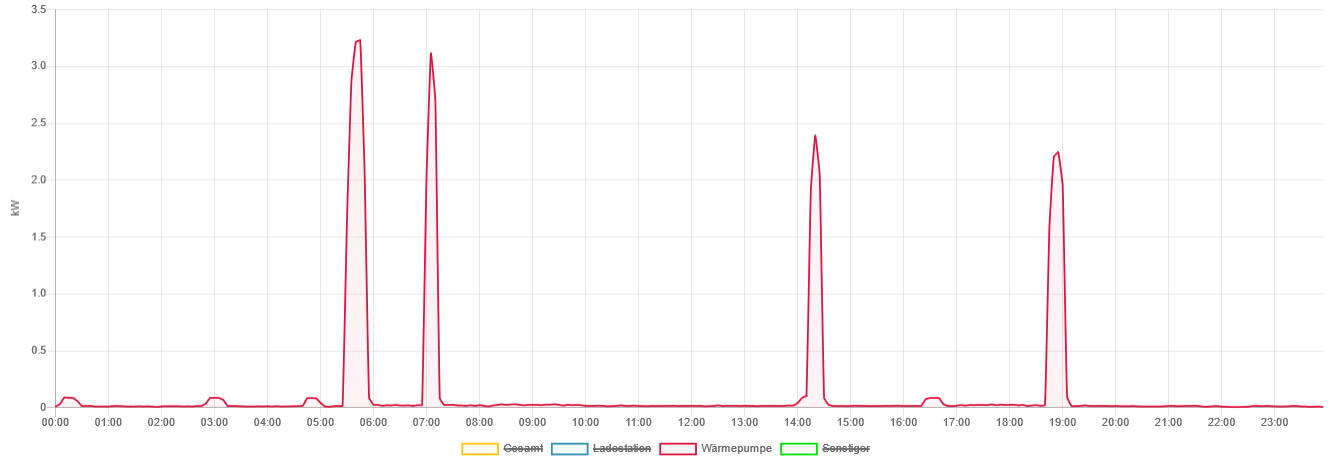

App Socomec Zaehler Verbrauch Historie Waermepumpe

Abbildung 9. Historie Verbrauchszähler - Wärmepumpe
